| Номер в госреестре | 79339-20 |
| Наименование СИ | Датчики газа |
| Обозначение типа СИ | PolyGard AT-A2-1192-C-00T |
| Изготовитель | "MSR - Electronic GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики газа PolyGard AT-A2-1192-C-00T (далее - датчики) предназначены для автоматических непрерывных преобразований объемной доли закиси азота в смеси с воздухом, азотом и инертными газами в унифицированные сигналы силы постоянного тока, а также передачи измерительной информации внешним устройствам.
Принцип действия датчиков - оптический инфракрасный, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от концентрации.
Датчики являются стационарными приборами непрерывного действия, обеспечивающие контроль содержания закиси азота в воздушных средах. Датчики являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций обеспечивается операционными усилителями.
Конструктивно датчики выполнены в пластиковом корпусе, состоят из одного блока, в котором установлен инфракрасный сенсор, цифровой дисплей, четыре кнопки управления, электронная плата.
Датчики могут устанавливаться как внутри, так и вне помещений, на трубопроводах или внутри труб.
Навигация меню, настройка и корректировка показаний проводится на месте установки датчиков посредством снятия крышки корпуса для доступа к кнопкам меню управления и дисплею. Выходные сигналы - аналоговый (4-20) мА.
Способ отбора проб - диффузионный.
Датчики применяются в виде самостоятельных измерительных приборов или в составе других измерительных систем, допущенных для применения на территории РФ.
Пломбирование датчиков не предусмотрено.
Общий вид датчиков представлен на рисунках 1 и 2.

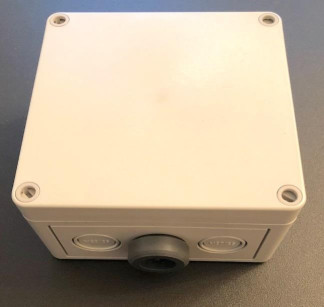

Рисунок 1 - Общий вид датчиков газа Рисунок 2 - Общий вид датчиков газа
PolyGard AT-A2-1192-C-00T с закрытой PolyGard AT-A2-1192-C-00T с открытой крышкой корпуса крышкой корпуса
отсутствует.
Метрологические характеристики приведены в таблице 1.
Таблица 1 - Диапазоны измерений и пределы допускаемой погрешности датчиков
| Определяемый компонент | Диапазон измерений объемной доли, млн-1 | Диапазон измерений объемной доли, % об | Пределы допускаемой погрешности, % | Номинальная единица наименьшего разряда, % об. | |
| Приведенной (к диапазону измерений) у, % | Относительной 5, % | ||||
| Закись азота №О | от 0 до 5000 включ. | от 0 до 0,5 включ. | ± 15 | - | 0,01 |
| св. 5000 до 10000 | св. 0,5 до 1 | - | ± 15 | ||
| Примечания: 1 Предел допускаемой погрешности датчиков нормированы при условии наличия в контролируемой среде только одного определяемого компонента. 2 Время установления показаний T0,9 30 с. 3 Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой погрешности - 0,5. | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, с, не более | 30 |
| Параметры питания: - напряжение питания постоянного тока, В | от 16 до 28 |
| Потребляемая мощность, ВА, не более | 2 |
| Габаритные размеры (глубинахширинахвысота), мм, не более | 75x130x130 |
| Масса, кг, не более | 0,5 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Рабочие условия измерений: - диапазон температуры окружающего воздуха, оС - относительная влажность окружающего воздуха (при температуре +25°С), % | от -20 до +50 от 10 до 95 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 5 |
наносится типографским способом на титульный лист Руководства по эксплуатации и на боковую панель корпуса датчика в виде наклейки.
Комплектность средств измерений
Комплектность датчиков представлена в таблице 3
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик газа PolyGard AT-A2-1192-C-00T | - | 1 шт. |
| Калибровочный адаптер | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-042-19 | 1 экз. |
осуществляется по документу ИЦРМ-МП-042-19 «Датчики газа PolyGard AT-A2-1192-C-00T. Методика поверки», утвержденному ООО «ИЦРМ» «28» января 2020 г.
Основные средства поверки:
- стандартные образцы состава - газовые смеси: №О/азот (ГСО 10531-2014), в баллонах под давлением.
- поверочный нулевой газ (ПНГ) - азот газообразный особой чистоты по ГОСТ 9293-74 в баллоне под давлением;
Допускается применять аналогичные средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах Техническая документация изготовителя
