| Номер в госреестре | 79340-20 |
| Наименование СИ | Плотномеры жидкости |
| Обозначение типа СИ | DIMF |
| Изготовитель | "Bopp & Reuther Messtechnik GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Плотномеры жидкости серии DIMF (далее - плотномеры) предназначены для непрерывных измерений плотности жидкостей различного состава, в том числе химически агрессивных жидкостей, нефти и нефтепродуктов, спиртосодержащих и сахарных растворов, при транспортировке их по технологическим трубопроводам.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента. Резонансная частота собственных колебаний чувствительного элемента является функцией его температуры, геометрических и механических характеристик, определяемых при калибровке, и плотности проходящего по нему потока испытуемой жидкости.
Плотномеры состоят из измерительного и вторичного преобразователей, соединенных между собой кабелем. Первичный преобразователь подключается непосредственно к ёмкости или трубопроводу с исследуемой жидкостью либо устанавливается в байпас.
В состав первичного преобразователя входит чувствительный элемент с электромагнитной системой поддержания собственных колебаний и термометр, помещённые внутрь герметичного корпуса. Материал корпуса первичного преобразователя зависит от модификации плотномера.
Чувствительный элемент плотномеров выполнен в виде полой трубки, по которой проходит поток исследуемой жидкости. Внутренний диаметр, толщина стенки, материал трубок и форма изгиба трубок в чувствительных элементах различны для разных модификаций. Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы обратной связи, которая формирует частотный выходной сигнал, пропорциональный плотности жидкости. Для компенсации теплового воздействия потока жидкости на чувствительный элемент плотномеры снабжены встроенным платиновым термометром сопротивления типа Pt1000. Термометр формирует аналоговый выходной сигнал, пропорциональный температуре чувствительного элемента. Частотный и аналоговый выходные сигналы от первичного преобразователя по линиям связи передаются на вторичный электронный преобразователь сигналов типа TR, где обрабатываются и преобразуются в значения температуры, плотности и (или) концентрации анализируемой жидкости. Вторичный преобразователь снабжён двустрочным дисплеем для индикации результатов измерений и четырьмя кнопками управления. Вторичный преобразователь имеет программируемый аналоговый выход от 4 до 20 мА для связи плотномера с устройствами обработки измерительной информации верхнего уровня.
Для компенсации воздействия давления потока жидкости на чувствительный элемент необходимо подключение внешнего преобразователя давления (в основной комплект поставки не входит).
Плотномеры выпускаются в модификациях DIMF 1.3, DIMF 2.0, DIMF 2.1 и DIMF-Compact, которые отличаются диапазоном и погрешностью измерений плотности, диапазоном температур измеряемом среды, максимальным давлением жидкости, материалами, из которых изготовлены смачиваемые части, формой и размерами чувствительного элемента.
Плотномер модификации DIMF 1.3 предназначен для работы с неагрессивными жидкостями, DIMF 2.0 - для работы с агрессивными и неагрессивными жидкостями, DIMF 2.1 -может применяться на главных магистральных трубопроводах пастообразных и других сложных жидкостях с механическими включениями, DIMF-Compact - может также применяться на главных магистральных трубопроводах, обеспечивая высокую функциональность благодаря своей компактной конструкции.
Чувствительным элементом плотномера модификации DIMF 1.3 является полая вибрирующая вилка (камертон), плотномеров модификаций DIMF 2.0, DIMF 2.1 и DIMF-Compact - вибрирующий элемент в виде изогнутой трубки в форме вибрирующей вилки (камертона).

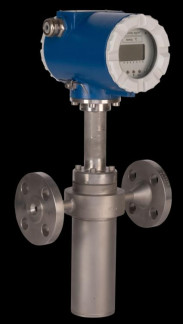

Общий вид плотномеров жидкости серии DIMF представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
модификация DIMF 2.1 модификация DIMF-Compact
Рисунок 1 - Общий вид плотномеров жидкости серии DIMF Программное обеспечение
Плотномеры функционируют под управлением встроенного программного обеспечения, которое является неотъемлемой его частью, а также автономного специального программного обеспечения, устанавливаемого на персональном компьютере или ноутбуке в комбинации с интерфейсом HART®. Программное обеспечение предназначено для управления работой плотномера, процессом измерений, а также хранения и обработки полученных данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО плотномеров приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| модификации DIMF 1.3, DIMF 2.0, DIMF 2.1 | ||
| Встроенное | Автономное | |
| Идентификационное наименование ПО | Соответствует модификации | DTM PACTware |
| Номер версии (идентификационный номер) ПО | 4 | не ниже 1.01 |
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| модификация DIMF-Compact | |
| Встроенное | |
| Идентификационное наименование | Соответствует |
| ПО | модификации |
| Номер версии (идентификационный номер) ПО | 3.11 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| DIMF 1.3 | DIMF 2.0 | DIMF 2 .1 | DIMF-Compact | |
| Диапазон показаний плотности, кг/м3 | от 0 до 5000 | от 500 до 1500 | ||
| Диапазон измерений плотности, кг/м3 | от 650 до 2000 | от 650 до 1500 | ||
| Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 | ±0,3 | ±1,0 | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| DIMF 1.3 | DIMF 2.0 | DIMF 2 .1 | DIMF- Compact | |
| Диапазон температур измеряемой среды, 0С | от -40 до +100 | от -40 до +150 от -40 до +210* | от -40 до +150 | от 0 до 80 |
| Наименование характеристики | Значение | |||
| DIMF 1.3 | DIMF 2.0 | DIMF 2.1 | DIMF- Compact | |
| Максимальное рабочее давление жидкости, МПа | 10 | 4 | 0,6 | |
| Наименование характеристики | Значение | ||||
| DIMF 1.3 | DIMF 2.0 | DIMF 2 .1 | DIMF- Compact | ||
| Измеряемая среда | не агрессивные жидкости, жидкие смеси, в частности углеводороды | агрессивные и не агрессивные жидкости, перекачиваемые насосом | не агрессивные жидкости, перекачиваемые насосом | не агрессивные жидкости, перекачиваемые насосом | |
| Материал деталей, контактирующих со средой | специальный сплав из NiFeCr и нержавеющая сталь 1.4571 | нержавеющая сталь 1.4571, хастеллой С4, тантал, инконель 600, монель-металл 400 или другие по запросу | нержавеющая сталь 1.4571 | нержавеющая сталь 1.4571 | |
| Параметры электрического питания: - напряжение постоянного тока, В | от 14 до 30 | от 15 до 24 | |||
| Тип выходного сигнала вторичного преобразователя: аналоговый, мА | от 4 до 20 | - | |||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 100 155 412 | 155 250 468 | 250 450 740 | 180 50 60 | |
| Масса, кг, не более: - измерительного преобразователя - вторичного преобразователя | 3,0 1, 2 | 4,2 1, 2 | 21 1, 2 | 1,2 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более | от -10 до +58 от -40* до +70* от 0 до 100 | от 0 до +70 от 0 до 100 | |||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 80000 | ||||
| Маркировка взрывозащиты | Ga/Gb Ex ia IIC T4. . .T2 Х, -1Ex [d] ib IIC T4/T5 Gb Х | ||||
| * По специальному заказу | |||||
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус плотномера в виде наклейки.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плотномер жидкости серии DIMF | - | 1 шт. |
Программное обеспечение | DTM PACTware | 1 шт. (доступно на www.bopp-reuther.de) |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП 2302-0122-2019 | 1 экз. |
осуществляется по документу:
- первичная и периодическая поверка в условиях лаборатории по МП 2302-0122-2019 «ГСИ. Плотномеры жидкости серии DIMF. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 29 ноября 2019 г.;
- периодическая поверка в условиях эксплуатации по МИ 2816-2012 с изменением №1 «ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации».
Основные средства поверки:
По МП 2302-0122-2019:
- рабочий эталон единицы плотности в соответствии с Государственной поверочной схемой, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 (установка пикнометрическая, диапазон измерений плотности от 700 до 2000 кг/м3, пределы допускаемой абсолютной погрешности измерений плотности не более ±0,1 кг/м3, или анализатор плотности жидкостей серии DMA, регистрационный номер в Федеральном информационном фонде 39787-08, диапазон измерений плотности 0-2000 кг/м3, пределы абсолютной погрешности измерений плотности не более ±0,1 кг/м3);
По МИ 2816-2012 с изменением №1:
- рабочий эталон единицы плотности в соответствии с Государственной поверочной схемой, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 (установка пикнометрическая, диапазон измерений плотности от 700 до 2000 кг/м3, пределы допускаемой абсолютной погрешности измерений плотности не более ±0,1 кг/м3).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений плотности, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
