| Номер в госреестре | 79344-20 |
| Наименование СИ | Приборы |
| Обозначение типа СИ | iM2 Sensor Lab |
| Изготовитель | "Heraeus Electro-Nite International N.V.", Бельгия |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы iM2 Sensor Lab предназначены для измерений температуры и ЭДС от датчиков активности кислорода.
Принцип действия прибора iM2 Sensor Lab основан на преобразовании сигналов термо-ЭДС, поступающих от первичных преобразователей термоэлектрических (термопар), и сигналов ЭДС, поступающих от датчиков активности кислорода (мВ), преобразовании этих сигналов в цифровую форму и пересчете по соответствующей программе в значения температуры и активности кислорода.
Приборы iM2 Sensor Lab выпускаются в двух модификациях, различающихся наличием или отсутствием на корпусе прибора сенсорного жидкокристаллического экрана.
Сенсорный экран размещен на передней панели. На экране в цифровой и графической формах отображаются ход и результаты измерений, иная информация, относящаяся к измерениям. На экран также выводится меню в виде текстовых закладок, с помощью которого производится управление прибором, его диагностика и просмотр данных о выполненных ранее измерениях.
В модификации без сенсорного жидкокристаллического экрана управление прибором производится с внешнего монитора или планшета.

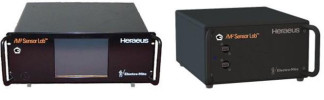

Общий вид приборов iM2 Sensor Lab представлен на рисунке 1.
Пломбирование приборов iM2 Sensor Lab не предусмотрено.
Программное обеспечение (ПО) является метрологически значимым. Инсталляция осуществляется на предприятии изготовителе, защищено от преднамеренных изменений с помощью специальных программных средств и не имеет возможности считывания и модификации.
ПО позволяет управлять процессом хода измерений, проводить анализ изменения поступающих входных сигналов с целью определения выхода на стабильные показания (характеризуется параметрами так называемой «температурной площадки» или «площадки ЭДС»), определяемой длиной (временем) и высотой (изменением температуры или допускаемым изменением величины ЭДС), усреднять тактовые значения температуры (ЭДС), измеренные на длине выделенной площадки, и выводить средние значения как результат измерений на экран.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | не доступно |
| Номер версии (идентификационный номер) ПО | не ниже 2.3.35.0 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений канала температуры при использовании преобразователей термоэлектрических, °С: - тип S, R - тип B - тип К | от +400 до +1767 от +600 до +1820 от +400 до +1372 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Цена единицы наименьшего разряда, °С | 0,1 |
| Диапазон измерений канала ЭДС от датчиков активности кислорода, мВ | от -1000 до +1000 |
| Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ | ±0,2 |
| Цена единицы наименьшего разряда, мВ | 0,1 |
| Примечание - Погрешности измерений нормированы без учета погрешности первичного преобразователя, удлиняющих проводов и датчика активности кислорода | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 47 до 63 |
| Потребляемая мощность, ВА, не более | 160 |
| Габаритные размеры (длинахширинахвысота), мм, не более - для версии с экраном - для версии без экрана | 482x365x178 351x279x153 |
| Масса, кг, не более | 13 |
| Условия эксплуатации: - температура окружающей среды, °С | от 0 до +50 |
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора с помощью наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор iM2 Sensor Lab | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Методика поверки | РТ-МП-7224-442-2020 | 1 экз. |
осуществляется по документу РТ-МП-7224-442-2020 «ГСИ. Приборы iM2 Sensor Lab. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 июня 2020 г.
Основные средства поверки:
- компаратор-калибратор универсальный КМ300 (регистрационный номер в Федеральном информационном фонде № 54727-13);
- мера электрического сопротивления однозначная МС 3005, 1 Ом (регистрационный номер в Федеральном информационном фонде 12757-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
Техническая документация изготовителя Heraeus Electro-Nite International N.V.
| Зарегистрировано поверок | 52 |
| Поверителей | 3 |
| Актуальность данных | 05.12.2024 |
