Резервуары стальные вертикальные цилиндрические РВС-10000, 79359-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - резервуары) предназначены для измерений объема, а также приема и хранения светлых нефтепродуктов.

Описание

Принцип действия резервуаров стальных вертикальных РВС-10000 основан на измерении объема светлых нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные вертикальные цилиндрические РВС-10000 представляют собой вертикальные сварные (полистовое исполнение) сосуды с плоским днищем и стационарной крышей. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуары оснащены люками-лазами, штуцерами и лестницей для доступа на крышу, а так же необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды;    противопожарным    оборудованием;    молниезащитой,    защитой

от статического электричества и вторичных проявлений молний. Установка резервуаров -наземная.

Резервуары стальные вертикальные цилиндрические РВС-10000 с заводскими номерами 3, 26 расположены на территории резервуарного парка Федерального государственного казенного    учреждения    комбинат    «Балтика»    Росрезерва

(ФГКУ комбинат «Балтика» Росрезерва ).

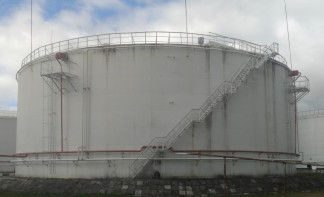

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000 не предусмотрено.

Программное обеспечение отсутствует.

Технические характеристики

приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист технического паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (Геометрический метод).

Основные средства поверки:

-    рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2;

-    рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2;

-    динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63;

-    нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

Допускается применение аналогичных средств поверки обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000

Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
