| Номер в госреестре | 79365-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические с понтоном |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Механический завод, г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические с понтоном, с номинальной вместимостью 20000 м3.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами, люками и плавающим покрытием.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000 расположены на территории ТСБ-2 АО «Газпромнефть-ОНПЗ».

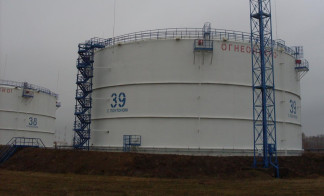

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-20000 представлен на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-20000 не предусмотрено.
отсутствует.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение |
| зав. № 37 зав. № 38 зав. № 39 | |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,1 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| зав. № 37 | зав. № 38 | зав. № 39 | |
| Габаритные размеры, мм, не более - высота резервуара - диаметр | 17902 39910 | 17980 39900 | 18025 39902 |
| Рабочая среда | нефтепродукты | ||
| Условия эксплуатации: - температура окружающей среды, °С | от -50 до +50 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Кол-во |
| Резервуары стальные вертикальные цилиндрические с понтоном РВСП-20000 (зав. №№ 37, 38, 39) | РВСП-20000 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).
Основные средства поверки:
- рулетка измерительная металлическая типа Р (регистрационный № 51171-12), с диапазоном измерения уровня 30 м;
- рулетка измерительная металлическая 2 класса точности (регистрационный № 3527807) с диапазоном измерения уровня 30 м;
- толщиномер ультразвуковой специализированный УТ-80 с диапазоном измерений толщины от 1 до 100 мм; (регистрационный № 14917-95) с диапазоном измерений толщины от 2 до 300 мм;
- теодолит 2Т30П (регистрационный №5305-85) с диапазоном измерения вертикальных углов -55...+60°;
- динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до
100Н;
- штангенциркуль ТТТЦ-ТТТ (регистрационный №7706-00) с диапазоном 0-500 мм;
- линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-20000
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
