| Номер в госреестре | 79366-20 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | FOSS мод. Infratec™, NIRS™ DS2500 L |
| Изготовитель | "Foss Analytical A/S", Дания |
| Год регистрации | 2020 |
| Срок свидетельства | 07.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры FOSS модификации InfratecTM, NIRSTM DS2500 L (далее спектрофотометры) предназначены для измерений спектральной оптической плотности (десятичный логарифм спектрального коэффициента пропускания) жидких и (или) сыпучих образцов в ближнем инфракрасном и видимом спектральном диапазоне.
Принцип действия спектрофотометров основан на сравнении двух световых потоков: полного, принимаемого за 100 % пропускания, и ослабленного при прохождении через исследуемый образец.
Спектрофотометры собраны по однолучевой схеме. В корпусе прибора расположены следующие основные узлы: источник света (галогенная лампа); монохроматор с подвижной дифракционной решеткой; фокусирующая оптическая система; модуль, предназначенный для кюветы с исследуемым образцом в потоке излучения; приемники излучения - кремниевый фотодиод для диапазона длин волн от 400 до 1098 нм и детектор на основе сульфида свинца для диапазона длин волн от 1100 до 2500 нм, а также система электропитания и схема связи с управляющим компьютером.
Спектрофотометры FOSS модификации InfratecTM предназначены для измерения сыпучих образцов и определения показателей их качества.
Спектрофотометры FOSS модификации NIRSTM DS2500 L предназначены для измерения жидких образцов и определения показателей их качества.
Абсолютно герметичный корпус прибора предотвращает попадание внутрь пыли и других загрязнителей. Охлаждающие вентиляторы расположены вне основного корпуса и соединены с внутренней системой охлаждения, которая поддерживает постоянную температуру внутри корпуса. Воздушные потоки не попадают в оптическую камеру спектрофотометра.
Рисунок 2 - Общий вид спектрофотометра FOSS модификации NIRS™ DS2500 L

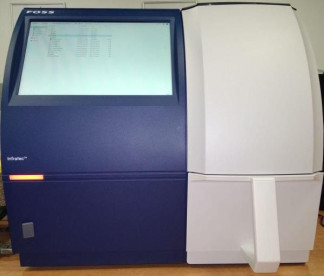

Рисунок 1 - Общий вид спектрофотометра FOSS модификации Infratec™
Пломбирование спектрофотометров FOSS модификации Infratec™, NIRSTM DS2500 L не предусмотрено.
Управление режимами работы, все операции работы, включая проведение измерений и сохранения результатов, производится специализированной компьютерной программой «ISIscan Nova», работающей в среде Windows.
Специализированная компьютерная программа «Mosaic», работающая в среде Windows осуществляет контроль процесса работы при измерениях, дополнительную калибровку и настройку режимов работы, отображает результаты предыдущих измерений, обрабатывает, передает и хранит полученные данные (поставляется по заказу).
Программное обеспечение идентифицируется при включении соответствующих окон «Справка» на стартовых экранах загрузки ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование программного обеспечения | ISIscan Nova | Mosaic |
| Номер версии (идентификационный номер) ПО | не ниже 8.0 | не ниже 8.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектральной оптической плотности, Б | от 0,03 до 2,00 |
| Рабочий спектральный диапазон, нм - Infratec™ - NIRSTM DS2500 L | от 570 до 1100 от 400 до 2500 |
| Наименование характеристики | Значение |
| Относительное среднее квадратическое отклонение (ОСКО) при измерении спектральной оптической плотности, %, в поддиапазонах: - от 0,03 до 0,5 Б включ. - св. 0,5 до 2,0 Б | 1,0 0,5 |
| Пределы допускаемой абсолютной погрешности шкалы длин волн, нм | ±4,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность (без учета компьютера), В А, не более - Infratec™ | 85 |
| - NIRSTM DS2500 L | 70 |
| Габаритные размеры (высотахширинахдлина), мм, не более - Infratec™ | 410x460x445 |
| - NIRSTM DS2500 L | 375x490x300 |
| Масса, кг, не более | |
| - Infratec TM | 27 |
| - NIRSTM DS2500 L | 27 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 5 до 40 |
| - относительная влажность воздуха при температуре 25 °С, %, не более | 93 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на спектрофотометр в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометр FOSS | InfratecTM / NIRSTM DS2500 L | (по заказу) 1 шт. |
| Набор для настройки спектрофотометра | 1 шт. | |
| Комплект ЗИП | - | 1 шт. |
| Носитель с дистрибутивами программного обеспечения | - | (по заказу) 1 шт. |
| Блок питания | - | 1 шт. |
| Лампа для монохроматора | - | 1 шт. |
| Сетевой кабель связи | - | 1 шт. |
| Силовой кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6842-448-2020 | 1 экз. |
осуществляется по документу РТ-МП-6842-448-2020 “ГСИ. Спектрофотометры FOSS модификации: InfratecTM, NIRSTM DS2500 L. Методика поверки”, утвержденному ФБУ "Ростест
- Москва " 16.03.2020 г.
Основные средства поверки:
- комплект нейтральных светофильтров КС-100 (регистрационный номер в Федеральном информационном фонде 7821-86);
- комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09);
- светофильтр ПС-7 из комплекта нейтральных светофильтров КС-102 (регистрационный номер в Федеральном информационном фонде 9117-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений, применяется в соответствии с аттестованными методиками (методами) измерений.
Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 29 декабря 2018 г. № 2840 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от Г10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя FOSS Analytical A/S
| Зарегистрировано поверок | 342 |
| Поверителей | 25 |
| Актуальность данных | 17.11.2024 |
