| Номер в госреестре | 79367-20 |
| Наименование СИ | Анализаторы взвешенных частиц в атмосферном воздухе автоматические |
| Обозначение типа СИ | METIDA-PM |
| Изготовитель | ООО "Наблюдательный совет", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы взвешенных частиц в атмосферном воздухе автоматические «METIDA-PM» (далее - анализаторы) предназначены для автоматизированных измерений массовой концентрации аэрозольных частиц в воздухе.
Принцип действия анализаторов основан на оптическом методе измерений по интенсивности рассеянного частицами света. При прокачке воздуха через измерительный объем анализатора аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают падающее излучение. Рассеянное излучение регистрируется под определенным углом фотоприемником. Интенсивность светового импульса пропорциональна размеру аэрозольной частицы, а количество импульсов определяет число аэрозольных частиц. С учетом расхода воздушной пробы и оптических свойств аэрозольных частиц рассчитывается их массовая концентрация, при этом массовая концентрация пропорциональна интегральной интенсивности аэрозольных частиц в измерительном объеме.
Конструктивно анализаторы выполнены в едином корпусе, включающем в себя:
- измерительный блок, состоящий из источника излучения (полупроводниковый лазер с длиной волны 670 нм), измерительной ячейки и фотоприемного устройства;
- микропроцессорное устройство;
- вакуумный насос;
- фильтр нулевого воздуха;
- вычислительный блок.
За счет разрежения, создаваемого вакуумным насосом, анализируемый воздух поступает в измерительный блок, где происходит процесс измерения количества и размеров взвешенных частиц. Полученные данные микропроцессорное устройство передает в вычислительный блок, который производит расчет массовой концентрации взвешенных частиц, в том числе общей концентрации (TSP), фракций РМ-10, РМ-2.5 и РМ-1. Дополнительно микропроцессорное устройство производит визуализацию и архивацию данных, а также передачу данных внешним устройствам.
Электропитание анализаторов осуществляется от сети переменного тока.
Внешние поверхности корпуса устойчивы к основным моющим агентам.
Анализаторы изготовлены в трех модификациях: А1,2D, А1,2К, А2,8К, отличающихся значением устанавливаемого объемного расхода. Маркировка D - в корпусе для установки в приборную стойку 19" (с экраном или без), K - в корпусе для независимого размещения (с экраном или без).
Анализаторы применяются для мониторинга атмосферного воздуха, санитарногигиенического и технологического контроля воздушной среды, обеспечения промышленной безопасности, контроля среды в чистых помещениях, обеспечения безопасных условий труда.

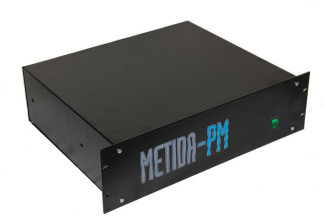

Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки анализаторов от несанкционированного доступа представлена на
Рисунок 2 - Общий вид анализаторов модификаций А1,2К, A2,8K
Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное и автономное ПО являются метрологически значимыми. Основные функции встроенного ПО: обработка сигналов измерительного блока, диалог с внешним устройством.
Автономное ПО предоставляет удобный интерфейс общения пользователя с анализатором, наглядное графического и табличное представления результатов измерений, простой и быстрый ввод данных с помощью клавиатуры, возможность сохранения результатов измерений
в отдельных файлах в памяти компьютера.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО _
| Идентификационные данные (признаки) | Значение | |
| встроенное ПО | автономное ПО | |
| Идентификационное наименование ПО | METIDA-1228 | METIDA-PM |
| Номер версии (идентификационный номер) ПО | не ниже 1228 | не ниже 5001 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон регистрируемых размеров частиц (10 каналов), мкм | от 0,2 до 40 |
| Номинальный объемный расход воздуха, дм3/мин - для модификаций А1,2D, А1,2К - для модификации А2,8К | 1,2 2,8 |
| Пределы допускаемой относительной погрешности установки объемного расхода воздуха, % | ±5 |
| Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3 | от 0 до 200 |
| Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 | от 0,01 до 100 |
| Пределы допускаемой основной приведенной погрешности измерений массовой концентрации аэрозольных частиц в диапазоне от 0,01 до 0,5 мг/м3 включительно при нормальной температуре отбираемой пробы от 15 до 25 °С, % | ±20 |
| Пределы допускаемой основной относительной погрешности измерений массовой концентрации аэрозольных частиц в диапазоне от свыше 0,5 до 100 мг/м3 включительно при нормальной температуре отбираемой пробы от 15 до 25 °С, % | ±20 |
| Пределы допускаемой дополнительной погрешности измерений массовой концентрации аэрозольных частиц, вызванной изменением температуры отбираемой пробы от нормальной от 15 до 25°С, % на 1 °С | ±0,1 |
| Примечание - Приведенная погрешность нормирована к верхней границе указанного поддиапазона измерений массовой концентрации аэрозольных частиц | |
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| - напряжение сети переменного тока частотой от 49 до 51 Гц, В | от 198 до 242 |
| - напряжение постоянного тока от автономного источника, В | 15 |
| Потребляемая мощность, В А, не более | 150 |
| Габаритные размеры, мм, не более | |
| - для модификации А1,2D | |
| высота | 173 |
| ширина | 425 |
| длина | 363 |
| - для модификаций А1,2К, А2,8К | |
| высота | 170 |
| ширина | 240 |
| длина | 380 |
| Масса, кг, не более | 15 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +4 до +50 |
| - относительная влажность при температуре окружающего воз | |
| духа 25 °С, не более, % | 95 без конденсации |
| - атмосферное давление, кПа | от 84 до 106,7 |
| - температура отбираемой пробы*, °С | от -40 до +50 |
| * Диапазон температуры отбираемой пробы обеспечен характеристиками пробоотборного | |
| зонда с устройством обогрева | |
наносится на переднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| 1 Анализатор взвешенных частиц в атмосферном воздухе автоматический «METIDA-PM» | 1 шт. | |
| 2 Пробоотборный зонд с оголовком, фланцем, устройствами обогрева и дренажа | 1 шт. | |
| 3 Интерфейсный кабель RS 232 | 1 шт. | |
| 4 Сменный фильтр нулевого воздуха | 1 шт. | |
| 5 Руководство по эксплуатации | 26.51.53-009-93660539-2020 РЭ | 1 экз. |
| 6 Паспорт | 26.51.53-009-93660539-2020 ПС | 1 экз. |
| 7 Методика поверки | МП-640-012-20 | 1 экз. |
осуществляется по документу МП-640-012-20 «Анализаторы взвешенных частиц в атмосферном воздухе автоматические «METIDA-PM». Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 13 июля 2020 года.
Основные средства поверки:
- государственный рабочий эталон единиц размера частиц в диапазоне значений от 0,01 до 1000 мкм, счетной концентрации частиц в диапазоне значений от 10 до 1012 дм-3, массовой концентрации частиц в диапазоне значений от 0,01 до 10000 мг/м3 по ГОСТ 8.606-2012, регистрационный номер 3.1.ZZT.0224.2016 в Федеральном информационном фонде;
- счетчик газа барабанный TG, мод. 5/5, регистрационный номер 49356-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов
ТУ 26.51.53-009-93660539-2019 Анализаторы взвешенных частиц в атмосферном воздухе автоматические «METIDA-PM». Технические условия
