| Номер в госреестре | 79369-20 |
| Наименование СИ | Комплексы измерительные скважинные |
| Обозначение типа СИ | "Волна" |
| Изготовитель | Общество с ограниченной ответственностью Фирма "АККРИС" (ООО Фирма "АККРИС"), г. Москва, г. Зеленоград |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные скважинные «Волна» (далее - комплексы) предназначены для измерений расстояния от точки отсчёта фонтанной арматуры до границы раздела сред газ/жидкость в скважине, избыточного давления и температуры в скважинах.
Принцип действия комплексов при измерении расстояний основан на акустической эхолокации, давлений - пьезорезистивном и температуры - терморезистивном эффектах.
Комплексы состоят из функционально объединённой совокупности первичных средств измерений, блока управления с функциями микропроцессорного вычислительного, запоминающего и приёмо-передающего устройств с автономным питанием и диспетчерского оборудования, состоящего из модема и персонального компьютера, а также пульта оператора, предназначенных для выполнения задачи измерений, записи и передачи значений параметров среды в скважинах.
Параметрами среды являются уровень жидкости в скважине, избыточное давление, температура.

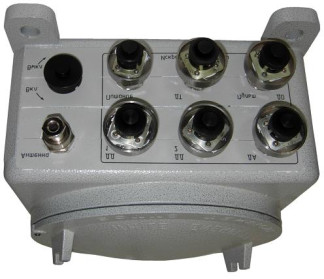

Общий вид составных частей комплекса представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
ДД ДА ДТ
Рисунок 1 - Общий вид составных частей комплекса «Волна»
Программное обеспечение комплекса состоит из программы измерений, хранения и передачи данных Volna Builder и программы приёма данных Volna Network.
ПО Volna Builder предназначено для выполнения команд измерений физических величин, обработки, хранения и передачи результатов измерений.
ПО Volna Network предназначено для приёма данных измерений и передачи исполнительных команд.
Внешнее программное обеспечение Volna Network не влияет на метрологические характеристики СИ и может подвергаться модификации, то есть изменяться версия ПО и контрольная сумма.
Уровень защиты программного обеспечения Volna Builder «средний» в соответствии с Р50.2.077-2014.
Таблица 1 - Идентификационные данные ПО Volna Builder
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Volna Builder |
| Номер версии (идентификационный номер) ПО | v2.01 |
| Цифровой идентификатор ПО | 1E4B |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расстояния от верхнего фланца фонтанной арматуры до границы раздела сред газ/жидкость в скважине, м | от 10 до 1500 |
| Пределы допускаемой относительной погрешности измерений расстояния, % | ±3 |
| Верхний предел измерений избыточного давления, ат (МПа) | 210 (21) |
| Пределы допускаемой погрешности измерений избыточного давления, приведённой к верхнему пределу, % | ±0,25 |
| Диапазон измерений температуры, °С | от -40 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры блока управления:, мм, не более: | |
| - высота | 165 |
| - ширина | 230 |
| - длина | 360 |
| Масса, кг, не более | 13,0 |
| Габаритные размеры, мм, не более: | |
| датчика акустического: | |
| - длина | 300 |
| - диаметр | 115 |
| Масса, кг, не более | 2,5 |
| калибровочного зонда: | |
| - длина | 600 |
| - диаметр | 20 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры датчика давления, мм, не более: | |
| - длина | 200 |
| - диаметр | 55 |
| Масса, кг, не более | 0,7 |
| Габаритные размеры датчика температуры, мм, не более: | |
| - длина | 300 |
| - диаметр | 55 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры пульта, мм, не более: | |
| - высота | 40 |
| - ширина | 130 |
| - длина | 250 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры корпуса монтажного, мм, не более: | |
| - высота | 715 |
| - ширина | 290 |
| - длина | 470 |
| Масса, кг, не более | 20,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +50 |
| Средняя наработка на отказ, ч | 90000 |
наносится на табличку, расположенную на корпусе блока управления, способом лазерной гравировки, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| 1 Комплекс измерительный скважинный «Волна» в составе: | ||
| Блок управления | БУС | 1 шт. |
| Датчик давления 1 | ДД | от 1 до 3 шт. |
| Датчик акустический 1 | ДА | 1 шт. |
| Датчик температуры 1 | ДТ | 1 шт. |
| Корпус монтажный | КМ | 1 шт. |
| Пульт 2 | П | 1 шт. |
| Компьютер с ПО и модемом 2 | К | 1 шт. |
| 2 Документация: | ||
| Паспорт | ШСДК.421415.001 ПС | 1 экз. |
| Руководство по эксплуатации 3 | ШСДК.421415.001 РЭ | 1 экз. |
| Инструкция оператора 3 | ШСДК.421415.001 И2 | 1 экз. |
| Методика поверки 3 | ШСДК.421415.001 МП | 1 экз. |
1 - Количество определяется при заказе оборудования;
2 - Необходимо в количестве 1 шт. на объект;
3 - На электронном носителе в количестве 1 шт. на объект
осуществляется по документу ШСДК.421415.001 МП «ГСИ. Инструкция. Комплексы измерительные скважинные «Волна». Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29.10.2019 г.
Основные средства поверки:
- осциллограф цифровой запоминающий Wave Pro 725Zi (регистрационный номер 27123
04 в Федеральном информационном фонде), обеспечивает диапазон измерений временных интервалов от 20 пс до 100 с; среднеквадратичное значение погрешности измерений временных интервалов не более (0,06/Рдискр+1х10'6хТизм), где Fдискр - частота дискретизации, Тизм - измеряемый временной интервал;
- манометр грузопоршневой МП -600 (регистрационный номер 44230-10 в Федеральном информационном фонде), класс точности 0,05;
- термометр цифровой малогабаритный ТТЦ 01(И)-180 (регистрационный номер 14394
00 в Федеральном информационном фонде), диапазон измерений от -50 до +200 °С, пределы допускаемой основной абсолютной погрешности измерений температуры ±0,1 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры
Комплексы измерительные скважинные «Волна». Технические условия ШСДК.421415.001 ТУ
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 25.11.2024 |
