| Номер в госреестре | 79373-20 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | Малахит РС-8 |
| Изготовитель | Общество с ограниченной ответственностью НПК "ИР-Прибор" (ООО НПК "ИР-Прибор"), Московскя обл., г. Химки; Акционерное общество "Феодосийский оптический завод" (АО "ФОЗ"), Республика Крым, г. Феодосия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные Малахит РС -8 предназначены для измерений объемного расхода жидкости и объема жидкости в потоке.
Принцип действия расходомеров -счетчиков электромагнитных Малахит РС -8 основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при протекании потока жидкости, через наведенное системой электромагнитов магнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объемного расхода и объема жидкости в потоке.

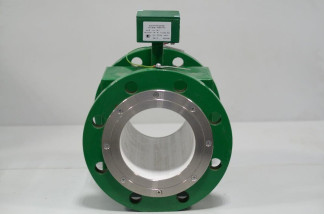

Конструктивно расходомеры-счетчики электромагнитные Малахит РС-8 состоят из первичного преобразователя расхода, устанавливаемого в трубопровод с рабочей жидкостью, и измерительного блока, служащего для преобразования сигналов с первичного преобразователя расхода, отображения и хранения данных.
Проточная часть первичного преобразователя расхода представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. Внутренняя поверхность проточной части выполнена из электроизолирующего материала. На внутренней поверхности проточной части расположены электроды для контакта с протекающей жидкостью. Проточная часть расходомеров -счетчиков электромагнитных Малахит РС-8 исполнения «К» имеет прямоугольное измерительное сечение с переходами (конфузором, диффузором), обеспечивающими безотрывное течение среды.
Подсоединение первичного преобразователя расхода к трубопроводу может быть фланцевым, безфланцевым, резьбовым или штуцерным.
Измерительный блок состоит из корпуса с соединителями промышленного стандарта EN 175301-803 (DIN 43650) или гермовводами для доступа к клеммам питания и связи внутри корпуса. Измерительный блок конструктивно может быть расположен как на первичном преобразователе расхода (компактное исполнение), так и в выносном исполнение. Измерительный блок имеет частотно-импульсный выход, в зависимости от заказа может быть укомплектован: жидкокристаллическим (светодиодным) индикатором, клавиатурой, токовым выходом 4-20 мА, интерфейсом RS485.
Расходомеры-счетчики электромагнитные Малахит РС -8 имеют 4 исполнения А, В, С и К, которые отличаются диапазоном измеряемого расхода, переходными расходами. Исполнение К имеет прямоугольную форму проточной части первичного преобразователя расхода.
Исполнения расходомеров-счетчиков электромагнитных Малахит РС-8 обозначается следую щим образом:_____
| 1 | 2 | 3 | 4 | 5 | 6 |
| -х | -х | -х | -х | -х | -х |
1 - Исполнение: А, В, С или К;
2 - Номинальный диаметр DN - 15; 20, 25, 32, 40, 50, 65, 80, 100, 150 или 200.
3 - Вариант подсоединения первичного преобразователя расхода:
Ф - фланцевое; С- безфланцевое; Р - резьбовое; Ш - штуцерное.
4 - PN - 1,0; 1,6; 2,5 МПа;
5 -Конструктивное исполнение измерительного блока:
0 - компактное исполнение измерительного блока;
1 - компактное исполнение измерительного блока с дисплеем;
2 - выносное исполнение измерительного блока с дисплеем.
6 - Тип выходного сигнала
0 - частотно-импульсный;
420 - токовый 4-20 мА;
485 - RS485.
Пломбирование расходомеров -счетчиков электромагнитных Малахит РС -8 осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы, которой пломбируется корпус измерительного блока, с нанесением знака поверки на пломбу. Схема
пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков электромагнитных Малахит РС -8 представлены на рисунке 2.
Программное обеспечение расходомеров-счетчиков электромагнитных Малахит РС-8 является встроенным.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров -счетчиков электромагнитных Малахит РС-8 предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения расходомеров-счетчиков электромагнитных Малахит РС -8 приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ма1аЫ!7.Нех |
| Номер версии (идентификационный номер) ПО | 07.020 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения соответствует уровню «высокий» согласно Р 50.2.077-2014. Предусмотрено механическое опломбирование расходомеров -счетчиков электромагнитных Малахит РС-8.
Метрологические и технические характеристики расходомеров-счетчиков электромагнитных Малахит РС -8 представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||||
| Номинальный диаметр | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN150 | DN200 |
| Исполнение А | |||||||||||
| Онаиб, м3/ч, не более1) | 6 | 11 | 18 | 30 | 45 | 70 | 120 | 180 | 280 | 630 | 1130 |
| Qt2, м3/ч | 0,06 | 0,11 | 0,18 | 0,3 | 0,45 | 0,7 | 1,2 | 1,8 | 2,8 | 6,3 | 11,3 |
| Qti, м3/ч | 0,024 | 0,044 | 0,072 | 0,12 | 0,18 | 0,28 | 0,48 | 0,72 | 1,1 | 2,5 | 4,5 |
| Онаим, м3/ч | 0,01 | 0,018 | 0,03 | 0,05 | 0,08 | 0,12 | 0,2 | 0,3 | 0,5 | 1,1 | 1,9 |
| Исполнение В | |||||||||||
| Онаиб, м3/ч, не более1) | 6 | 11 | 18 | 30 | 45 | 70 | 120 | 180 | 280 | 630 | 1130 |
| Qt2, м3/ч | 0,06 | 0,11 | 0,18 | 0,3 | 0,45 | 0,7 | 1,2 | 1,8 | 2,8 | 6,3 | 11,3 |
| Qti, м3/ч | 0,04 | 0,073 | 0,12 | 0,2 | 0,3 | 0,47 | 0,8 | 1,2 | 1,9 | 4,2 | 7,5 |
| Qнаим, м3/ч | 0,013 | 0,024 | 0,04 | 0,07 | 0,1 | 0,16 | 0,27 | 0,4 | 0,6 | 1,4 | 2,5 |
| Исполнение С | |||||||||||
| Qнаиб, м3/ч, не более1) | 6 | 11 | 18 | 30 | 45 | 70 | 120 | 180 | 280 | 630 | 1130 |
| Qt2, м3/ч | 0,075 | 0,138 | 0,225 | 0,38 | 0,56 | 0,88 | 1,5 | 2,25 | 3,5 | 7,9 | 14,1 |
| Qt1, м3/ч | 0,04 | 0,073 | 0,12 | 0,2 | 0,3 | 0,47 | 0,8 | 1,2 | 1,9 | 4,2 | 7,5 |
| Qнаим, м3/ч | 0,02 | 0,037 | 0,06 | 0,1 | 0,15 | 0,23 | 0,4 | 0,6 | 0,9 | 2,1 | 3,8 |
| Исполнение К | |||||||||||
| Qнаиб, м3/ч, не более1) | 3 | 6 | - | 15 | 23 | 35 | 60 | 90 | 140 | - | - |
| Qt2, м3/ч | 0,03 | 0,06 | - | 0,15 | 0,23 | 0,35 | 0,6 | 0,9 | 1,4 | - | - |
| Qt1, м3/ч | 0,012 | 0,022 | - | 0,06 | 0,09 | 0,14 | 0,24 | 0,36 | 0,55 | - | - |
| Qнаим, м3/ч | 0,01 | 0,01 | - | 0,025 | 0,04 | 0,06 | 0,1 | 0,15 | 0,25 | - | - |
| Пределы допускаемой | |||||||||||
| относительной погрешности при измерении объемного расхода жидкости и объема | |||||||||||
| жидкости в потоке, %: | |||||||||||
| от Qнаим2) до Qt12) от Qt1 до Qt22) Qt2 до Qнаиб2) | ±5 ±2 ±1 | ||||||||||
| 1) конкретное значение указано в паспорте | |||||||||||
| 2) включительно | |||||||||||
| Qнаиб - наибольший расход, Qt1 - первый переходный расход, Qt2 | - второй переходный расход, Qнаим - наименьший расход. | ||||||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда - жидкость (воды, водные растворы и иные электропроводящие жидкости) с параметрами: - температура, °С - давление, МПа, не более - удельная электропроводность, См/м | от 0 до +150 2,5 от 0,001 до 10 |
| Степень защиты по ГОСТ 14254-2015: - первичный преобразователь расхода - измерительный блок | IP65, IP68* IP65, IP66* |
| Параметры электрического питания: Напряжение питания (переменный ток), В Частота переменного тока, Гц Напряжение питания (постоянный ток), В | от 32 до 40 50±1 от 22.6 до 26.4 |
| Потребляемая мощность, Вт, не более | 7 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % - атмосферное давление, кПа | от -30 до +55 от 30 до 95 от 84 до 107 |
| Среднее время наработки на отказ, ч, не менее | 75 000 |
| Средний срок службы, лет, не менее | 12 |
| *- опционально | |
наносится на маркировочную табличку, закрепленную на первичном преобразователе расхода расходомеров-счетчиков электромагнитных Малахит РС-8, и по центру титульных листов эксплуатационной документов типографским способом.
Комплектность расходомеров -счетчиков электромагнитных Малахит РС -8 представлена в таблице 4.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомер-счетчик электромагнитный | Малахит РС-8 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 1127-1-2020 | 1 экз. |
осуществляется по документу МП 1127-1-2020 «ГСИ. Расходомеры-счетчики электромагнитные Малахит РС-8. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 27.03.2020.
Основные средства поверки:
- рабочий эталон 3-го разряда согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с пределами допускаемой относительной погрешности ±0,33 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на пломбы, установленные в местах пломбирования расходомера -счетчика электромагнитного Малахит РС -8 в соответствии с рисунком 2.
приведены в эксплуатационном документе.
6
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-001-66113444-2019 Расходомеры-счетчики электромагнитные Малахит РС-8. Технические условия
