| Номер в госреестре | 79375-20 |
| Наименование СИ | Комплексы постоянного контроля выбросов |
| Обозначение типа СИ | КПКВ |
| Изготовитель | Общество с ограниченной ответственностью "Евротехлаб" (ООО "Евротехлаб"), г. Санкт- Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы постоянного контроля выбросов КПКВ (далее - комплексы) предназначены
для:
- автоматического непрерывного измерения объемной доли (массовой концентрации) оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), закиси азота (N2O), диоксида серы (SO2), сероводорода (H2S), аммиака (NH3), фтористого водорода (HF), хлористого водорода (HCl), метана (CH4), диоксида углерода (СО2), кислорода (О2), паров воды (Н2О), массовой концентрации твердых (взвешенных) частиц и параметров газового потока (температуры, давления и скорости) в выбросах промышленных предприятий и технологических газах;
- расчета массовых и валовых выбросов загрязняющих веществ, в том числе суммы оксидов азота NOk (в пересчете на NO2);
- сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах;
Принцип действия комплексов основан на следующих методах для определения:
- всех компонентов - инфракрасная спектроскопия;
- пары воды - сенсор емкостного типа или инфракрасная спектроскопия;
- кислорода - парамагнитная или циркониевая ячейка;
- сероводорода - электрохимия,
- температуры - термометр сопротивления (изменение сопротивления сплава в зависимости от температуры) или термоэлектрический преобразователь температуры;
- давления - тензорезистивный;
- скорости газа - ультразвуковой/перепад давления/ корреляционный метод измерения времени перемещения локальной неоднородности газового потока;
- твердых (взвешенных) частиц - оптический.
Комплексы являются стационарными автоматическими изделиями и состоят из 2 -х уровней:
- уровень измерительных каналов (ИК), выполняющий функции измерений;
- уровень информационно-вычислительного комплекса (ИВК), выполняющий автоматический сбор, диагностику, автоматизированную обработку информации и выдачу измерительной информации пользователю.
Уровень ИК состоит из:
• газоаналитического канала анализируемого газа;
• канала измерения скорости потока,
• канала измерения температуры,
• канала измерения абсолютного давления
• канала измерения массовой концентрации взвешенных частиц.
Комплексы выпускаются в двух модификациях - КПКВ I и КПКВ II. Различием модификаций являются применяемые методы измерения состава газа
В КПКВ I применяется экстрактивный холодный/сухой метод анализа состава газа. Газоаналитический канал КПКВ I состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL, элементов пробоподготовки пробы, газоанализатора измерений массовой концентрации загрязняющих компонентов MGA 12 и трансмиттера точки росы Vaisala DRYCAP® DMT345.
В КПКВ II применяется экстрактивный горячий/влажный метод анализа. Газоаналитический канал КПКВ II состоит из пробоотборного зонда ETL GSP с обратной продувкой (опционально), обогреваемой линии транспортировки пробы ETL GSL и газоанализатора загрязняющих компонентов и паров воды MCA10, измеряющий пробу при температуре 185 °С, без отделения влаги
В состав комплексов могут входить различные средства измерений утвержденного типа, приведенные в таблицах 3 - 8. Выбор средств измерений осуществляется по согласованию с заказчиком исходя из измерительных задач.
Уровень ИВК представляет из себя Систему сбора и обработки данных (ССОД).
ССОД может быть реализована в 2-х вариантах:
1) ССОД-ПК, построенная на базе промышленного компьютера с модулями ввода вывода аналоговых, дискретных и цифровых сигналов;
2) ССОД-ПЛК, построенная на базе программируемого логического контроллера (ПЛК) с модулями ввода вывода аналоговых, дискретных и цифровых сигналов.
ССОД-ПК, предназначена для сбора обработки и хранения данных и выполняет следующие функции:
- сбор данных с уровня ИК;
- вычисление усреднённых значений данных с уровня ИК;
- вычисление значения объемного расхода дымовых газов, приведенного к нормальным условиям в состоянии сухой газ;
- вычисление валовых и массовых выбросов, приведенных к нормальным условиям в состоянии сухой газ;
- передача по информационно-телекоммуникационным сетям данных показателей выбросов в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду;
- Визуализация показаний содержания компонентов в дымовых газах
ССОД-ПЛК, предназначена для сбора и обработки данных и выполняет следующие
функции:
- сбор данных с уровня ИК;
- вычисление значения объемного расхода дымовых газов, приведенного к нормальным условиям в состоянии сухой газ;
- вычисление массовых выбросов, приведенных к нормальным условиям в состоянии сухой газ;
- Визуализация показаний содержания компонентов в дымовых газах (опционально);
- управление элементами пробоподготовки(опционально);

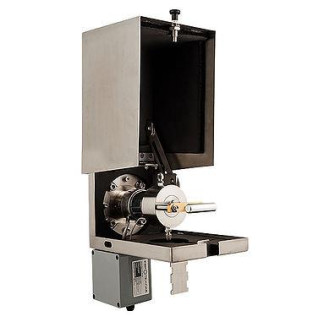

Общий вид составных частей комплексов приведен на рисунках 1-5.
Рисунок 1 - Общий вид пробоотборного зонда ETL GSP
Рисунок 2 - Общий вид пробоотборной линии ETL GSL
Программное обеспечение комплексов (ПО) состоит из:
- ПО ССОД -ПК или ПО ССОД-ПЛК;
- ПО трансмиттера точки росы Vaisala DRYCAP® DMT345.
Комплексы имеют защиту автономного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик комплексов. Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения ССОД
| Идентификационные данные (признаки) | Значения | |
| ПО ССОД-ПЛК | ПО ССОД-ПК | |
| Идентификационное наименование ПО | Е^ выбросы PLC | Е^ выбросы |
| Номер версии (идентификационный номер) ПО | не ниже 2.03 | не ниже 2.01 |
| Цифровой идентификатор ПО | 102B2FE6 | 129F28E7 |
| Алгоритм расчёта цифрового идентификатора ПО | СRС32 | СRС32 |
| Примечание - Цифровые идентификаторы ПО приведены для файлов указанных версий. | ||
Таблица 2 - ПО трансмиттера точки росы Vaisala DRYCAP® DMT345
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | DMT340 |
| Номер версии (идентификационный номер) ПО | не ниже 5.16 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики газоаналитических измерительных каналов (с устройством отбора и подготовки пробы) в условиях эксплуатации (газоанализаторы MGA 12, MCA 10, блок измерительный влажности )__
| Измерительный канал (определяемые компоненты) | Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (% об.) | Диапазоны измерений^ массовой концентрации, (объемной доли), мг/м3 (% об.) | Пределы допускаемой погрешности в условиях эксплуатации2), % | |
| приведенной3) | относитель ной | |||
| Модификация КПКВ I (газоанализатор MGA 12) | ||||
| Оксид углерода (СО) | от 0 до 150 | от 0 до 30 включ. | ±20 | - |
| св. 30 до 150 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±10 | - | |
| св. 100 до 1000 | - | ±10 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±8 | - | |
| св. 300 до 3000 | - | ±8 | ||
| Оксид азота (NO) | от 0 до 250 | от 0 до 25 включ. | ±20 | - |
| св. 25 до 250 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±15 | - | |
| св. 300 до 3000 | - | ±15 | ||
| Диоксид азота (NO2) | от 0 до 200 | от 0 до 20 включ. | ±20 | - |
| св. 20 до 200 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| Сумма оксидов азота NOk 4) (в пересчете на | от 0 до 600 | от 0 до 60 включ. | ±20 | - |
| св. 60 до 600 | - | ±20 | ||
| от 0 до 2500 | от 0 до 250 включ. | ±15 | - | |
Измерительный
канал
(определяемые
компоненты)
NO2)
Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (% об.)
| Диапазоны измерений1) массовой концентрации, (объемной доли), мг/м3 (% об.) | Пределы допускаемой погрешности в условиях эксплуатации2), % | |
| приведенной3) | относитель ной | |
| св. 250 до 2500 | - | ±15 |
6
| Измерительный канал (определяемые компоненты) | Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (% об.) | Диапазоны измерений^ массовой концентрации, (объемной доли), мг/м3 (% об.) | Пределы допускаемой погрешности в условиях эксплуатации2), % | |
| приведенной3) | относитель ной | |||
| Диоксид серы (SO2) | от 0 до 200 | от 0 до 40 включ. | ±20 | - |
| св. 40 до 200 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±15 | - | |
| св. 300 до 3000 | - | ±15 | ||
| Диоксид углерода (СО2) | (от 0 до 20) % об. | от 0 до 5 включ. | ±8 | - |
| св. 5 до 20 (% об.) | - | ±8 | ||
| Кислород (О2) | (от 0 до 5) % об. | от 0 до 5 включ. | ±8 | - |
| (от 0 до 25) % об. | от 0 до 5 включ. | ±8 | - | |
| св. 5 до 25 (% об.) | - | ±8 | ||
| Сероводород (Н2S)5) | от 0 до 50 | от 0 до 10 включ. | ± 25 | - |
| св. 10 до 50 | - | ± 25 | ||
| Метан (СН4) | от 0 до 250 | от 0 до 25 включ. | ±15 | - |
| св. 25 до 250 | - | ±15 | ||
| от 0 до 500 | от 0 до 50 включ. | ±15 | - | |
| св. 50 до 500 | - | ±15 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±10 | - | |
| св. 300 до 3000 | - | ±10 | ||
| от 0 до 1 % (об.) | от 0 до 0,1 включ. | ±6 | - | |
| св. 0,1 до 1 % (об.) | - | ±6 | ||
| Модификация КПКВ II (газоанализатор MСA10) | ||||
| Оксид углерода (СО) | от 0 до 75 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 75 | - | ±20 | ||
| от 0 до 300 | от 0 до 30 включ. | ±15 | - | |
| св. 30 до 300 | - | ±15 | ||
| Оксид углерода (СО) | от 0 до 1000 | от 0 до 100 включ. | ±10 | - |
| св. 100 до 1000 | - | ±10 | ||
| от 0 до 11500 | от 0 до 1150 включ. | ±8 | - | |
| св. 1150 до 11500 | - | ±8 | ||
| Оксид азота (NO) | от 0 до 200 | от 0 до 20 включ. | ±20 | - |
| св. 20 до 200 | - | ±20 | ||
| от 0 до 400 | от 0 до 40 включ. | ±20 | - | |
| св. 40 до 400 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±15 | - | |
| св. 300 до 3000 | - | ±15 | ||
| Диоксид азота (NO2) | от 0 до 100 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 100 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 2000 | от 0 до 200 включ. | ±15 | - | |
| св. 200 до 2000 | - | ±15 | ||
| Измерительный канал (определяемые компоненты) | Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (% об.) | Диапазоны измерений^ массовой концентрации, (объемной доли), мг/м3 (% об.) | Пределы допускаемой погрешности в условиях эксплуатации2), % | |
| приведенной3) | относитель ной | |||
| Сумма оксидов азота NOk 4) (в пересчете на NO2) | от 0 до 400 | от 0 до 40 включ. | ±20 | - |
| св. 40 до 400 | - | ±20 | ||
| от 0 до 2500 | от 0 до 250 включ. | ±15 | - | |
| св. 250 до 2500 | - | ±15 | ||
| Аммиак (ЫНз) | от 0 до 10 | от 0 до 2 включ. | ±25 | - |
| св. 2 до 10 | - | ±25 | ||
| от 0 до 50 | от 0 до 5 включ. | ±20 | - | |
| св. 5 до 50 | - | ±20 | ||
| от 0 до 500 | от 0 до 50 включ. | ±20 | - | |
| св. 50 до 500 | - | ±20 | ||
| Закись азота (N2O) | от 0 до 50 | от 0 до 5 включ. | ±20 | - |
| св. 5 до 50 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 3000 | от 0 до 300 включ. | ±15 | - | |
| св. 300 до 3000 | - | ±15 | ||
| Диоксид серы (SO2) | от 0 до 75 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 75 | - | ±20 | ||
| от 0 до 300 | от 0 до 30 включ. | ±20 | - | |
| св. 30 до 300 | - | ±20 | ||
| Диоксид серы (SO2) | от 0 до 1000 | от 0 до 100 включ. | ±15 | - |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 2500 | от 0 до 250 включ. | ±15 | - | |
| св. 250 до 2500 | - | ±15 | ||
| от 0 до 11 000 | от 0 до 1000 включ. | ±10 | - | |
| св. 1000 до 11000 | - | ±10 | ||
| Фтористый водород (HF) | от 0 до 50 | от 0 до 5 включ. | ±25 | - |
| св. 5 до 50 | - | ±25 | ||
| Хлористый водород (HCl) | от 0 до 15 | от 0 до 5включ. | ±25 | - |
| св. 5 до 15 | - | ±25 | ||
| от 0 до 90 | от 0 до 15 включ. | ±20 | - | |
| св. 15 до 90 | - | ±20 | ||
| от 0 до 1000 | от 0 до 100 включ. | ±15 | - | |
| св. 100 до 1000 | - | ±15 | ||
| от 0 до 5000 | от 0 до 500 включ. | ±15 | - | |
| св. 500 до 5000 | - | ±15 | ||
| Диоксид углерода (СО2) | (от 0 до 25) % об. | от 0 до 5 включ. | ±8 | - |
| св. 5 до 25 (% об.) | - | ±8 | ||
| Метан (СН4) | от 0 до 50 | от 0 до 10 включ. | ±20 | - |
| св. 10 до 50 | - | ±20 | ||
| от 0 до 500 | от 0 до 50 включ. | ±15 | - | |
| св. 50 до 500 | - | ±15 | ||
| Кислород (О2) | (от 0 до 25) % об. | от 0 до 5 включ. | ±8 | - |
| св. 5 до 25 (% об.) | - | ±8 | ||
| Пары воды (Н2О) | (от 0 до 40) % об. | от 0 до 10 включ. | ±25 | - |
| св. 10 до 40 (% об.) | - | ±25 | ||
| Измерительный канал (определяемые компоненты) | Диапазоны показаний массовой концентрации (объемной доли), мг/м3 (% об.) | Диапазоны измерений^ массовой концентрации, (объемной доли), мг/м3 (% об.) | Пределы допускаемой погрешности в условиях эксплуатации2), % | |
| приведенной3) | относитель ной | |||
| Блок измерительный влажности (трансмиттер точки росы Vaisa | la DRY CAP® D | MT345) | ||
| Пары воды (Н2О) | (от 0 до 30) % об. | от 0 до 10 включ. | ±25 | - |
| св. 10 до 30 (% об.) | - | ±25 | ||
1) Конкретные компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на комплекс. При отличии верхнего значения 2-го диапазона измерений от указанных в таблице, выбирают тот диапазон, который включает это верхнее значение.
Номинальная цена единицы наименьшего разряда измерительных каналов:
0,1 мг/м3 - для всех компонентов (кроме О2 и Н2О) в диапазоне от 0 до 10 мг/м3;
1 мг/м3- для остальных диапазонов; 0,01 % об. - для О2; 0,1 % об. - для Н2О;
2) В соответствии с Приказом Минприроды России № 425 от 07.12.2012;
3) Приведенные к верхнему пределу диапазона измерений;
4) Сумма оксидов азота NOx (в пересчете на NO2) является расчетной величиной. Массовая концентрация оксидов азота (С^х) в пересчете на NO2 рассчитывается по формуле: СN0х=СN02+1,53•СN0, где С^2 и С^ — измеренные значения массовой концентрации диоксида азота и оксида азота, мг/м3, соответственно.
_5) Применение в средах с содержанием неизмеряемых компонентов по таблице 9.
Таблица 4 - Метрологические характеристики газоаналитических каналов
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности | 0,5 |
| Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности | ±0,5 |
| Время прогрева, мин, не более | 120 |
| Предел допускаемого времени установления выходного сигнала (Т 0,9), с (время одного цикла без учета транспортного запаздывания) | 300 |
| Нормальные условия измерений: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 98 до 104,6 |
Таблица 5 - Метрологические характеристики канала измерений массовой концентрации твердых (взвешенных) частиц в условиях эксплуатации__
| Наименование средства измерений (регистрационный номер) | Диапазоны измерений1) массовой концентрации пыли, мг/м3 | Пределы допускаемой относительной погрешности2) , % |
| Пылеизмерители лазерные ЛПИ-05 (47934-11) | от 20 до 10000 | ±20 |
| Анализатор пыли D-R модели D-R 220; D-R 290 | от 0,1 до 5000 | ±20 |
| Наименование средства измерений (регистрационный номер) | Диапазоны измерений1) массовой концентрации пыли, мг/м3 | Пределы допускаемой относительной погрешности2) , % |
| D-R 320; D-R 808 D-R 820F D-R 800 | от 0,1 до 200 от 0,1 до 500 от 0,5 до 500 | ±20 ±20 ±20 |
| 1) Номинальная цена единицы наименьшего разряда измерительного канала: 0,01 мг/м3 (в диапазоне от 0 до 1 мг/м3); 0,1 мг/м3 (в диапазоне св.1 до 10 мг/м3); 1 мг/м3 (для остальных диапазонов). 2) При условии градуировки пылемера, установленного на объекте, в соответствии с ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом». | ||
аблица 6 - Метрологические характеристики канала измерений температуры газового потока
| Наименование средства измерений (регистрационный номер) | Диапазоны измерений температуры1^ °С | Пределы допускаемой приведенной погрешности, % | Пределы допускаемого отклонения ТС от НСХ ,°С |
| Термопреобразователи с унифицированным выходным сигналом ТСПУ-205 (68499-17) | от 0 до +500 | ±0,5 | - |
| Т ермопреобразователи универсальные ТПУ 0304 (50519-17) | от 0 до +600 | ±0,5 | - |
| Преобразователи температуры Метран-280, Метран-280-Ех модели Метран-281 Метран-288 (23410-13) | от -50 до +500 св. +500 до +1000 от -50 до +500 св. +500 до +1200 | ±0,4 ±0,3 ±0,4 ±0,3 | - |
| Термопреобразователи сопротивления платиновые Sensy Temp серий TSA, TSC, TSP (69355-17) | от -50 до +600 | - | ±(0,3+0,005 |t|) |
| Т ермопреобразователи сопротивления TR10-D/TR10-C (64818-16) | от -200 до +600 | - | ±(0,3+0,005 |t|) |
| Т ермопреобразователи сопротивления ТС (58808-14) | от -196 до +600 | - | ±(0,3+0,005 |t|) |
| ^ Номинальная цена единицы наименьшего разряда измерительного канала температуры 0,1 оС | |||
Таблица 7 - Метрологические характеристики канала измерений абсолютного давления газового потока
| Наименование средства измерения (регистрационный номер) | Диапазоны измерений !) абсолютного давления, кПа | Пределы допускаемой основной приведенной погрешности, % | Пределы допускаемой дополнительной приведенной погрешности2),% |
| Преобразователи давления измерительные АИР-20/М23) (63044-16) | от 0 до 150 | ±0,5 | ±0,25 |
| Преобразователи давления измерительные S-10, S-113) (38288-13) | от 0 до 150 | ±0,5 | ±0,4 |
| Преобразователи давления измерительные 2600Т модификации 2613) (69141-17) | от 0 до 150 | ±0,5 | ±0,4 |
| !) Номинальная цена единицы наименьшего разряда измерительного канала давления 0,1 кПа. 2) От влияния температуры на каждые 10 оС 3) Пределы допускаемой приведенной погрешности в условиях эксплуатации ±0,9 % | |||
Таблица 8 - Метрологические характеристики канала измерений скорости газового потока
| Наименование средства измерения (регистрационный номер) | Диапазоны измерений 5) скорости, м/с | Пределы допускаемой погрешности в условиях эксплуатации | |
| приведенной, % | относительной, % | ||
| Измеритель скорости газового потока FMD 09 (64021-16) | от 3 до 30 | - | ±2 |
| Измеритель скорости потока D-FL 200, D-FL 220 (53691-13) | от 0,1 до 401) | ±3 | - |
| Расходомеры газа ультразвуковые FLOWSIC 100 (43980-10) | от 0,1 до 0,3 | - | ±22) |
| - | ±13) | ||
| от 0,3 до 120 | - | ±1,52) | |
| - | ±13) | ||
| Измеритель расхода и скорости газового потока ИС-14.М4) (65860-16) | от 0,2 до 5 включ. | - | ± — • 100 V |
| св. 5 до 50 | - | ±3 | |
| 1) Относительная погрешность в условиях эксплуатации не более ±10 % в диапазоне измерений от 12 до 40 м/с; 2) При однолучевом исполнении; 3) При двухлучевом исполнении; 4) Где V - скорость газового потока, м/с; 5) Номинальная цена единицы наименьшего разряда измерительного канала скорости 0,01 м/с (для диапазона от 0,1 до 10 м/с); 0,1 м/с/( для остальных диапазонов); 1 м3/ч (для объемного расхода). | |||
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания однофазным переменным током частотой (50±1) Гц, В | от 207 до 253 |
| Потребляемая мощность, кВт, не более | 5 |
| Средняя наработка на отказ в условиях эксплуатации, с учетом технического обслуживания, ч (при доверительной вероятности Р=0,95) | 24000 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации при установке КПКВ в контейнере | |
| - диапазон температуры окружающей среды, °С | от -60 до +60 |
| Условия эксплуатации внутри контейнера: | |
| - диапазон температуры окружающей среды, °С | от +10 до +35 |
| - диапазон атмосферного давления, кПа | от 84,0 до 106,7 |
| - относительная влажность окружающего воздуха при температуре +35 °С (без конденсации влаги), %, не более | 90 |
| Параметры анализируемой газовой среды: | |
| - температура анализируемой среды, °С, не более | +1200 |
| - абсолютное давление, кПа, не более | 150 |
| - объемная доля паров воды (при температуре не более +200 °С, без конденсации влаги), %, не более | 40 |
| - массовая концентрация взвешенных частиц, мг/м3, не более | 1) |
| - содержание химически активных газов (NH3, NO, NO2, SO2) для датчика сероводорода, не более | ПДКв.р.з. 2) |
| Диапазон температуры пробоотборного зонда с обогреваемой линией, °С | от +110 до +185 |
| 1) В соответствии с верхним значением диапазона измерений анализаторов пыли, приведенных в таблице 5 2) ПДКврз. - предельно-допустимая концентрация компонентов в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005-88 | |
Таблица 10 - Габаритные размеры и масса
| Наименование элемента комплекса | Габаритные размеры, мм, не более | Масса, кг, не более | |||
| длина | ширина | высота | диаметр | ||
| Пробоотборный зонд | 470 | 227 | 350 | - | 20 |
| Линии транспортировки пробы подогреваемые | по заказу | - | - | по заказу | - |
| Шкаф газоаналитического канала модификаций КПКВ! и КПКВ II (с газоанализаторами MGA 12 и МСА10) | 600 | 800 | 2100 | - | 250 |
| Шкаф с системой сбора и обработки данных (ССОД) | 600 | 800 | 2100 | - | 250 |
наносится на маркировочную табличку комплекса и на титульный лист Руководства по эксплуатации.
Таблица 11 - Комплектность комплекса
| Наименование | Обозначение | Количество |
| Комплекс постоянного контроля выбросов КПКВ1) | ТУ 26.51-006-60997399-19 | 1 комплект |
| Документация: | ||
| Руководство по эксплуатации | ETL200. 9000/2019. РЭ | 1 экз. |
| Руководством пользователя ССОД -ПК | ETL. 200.9000.10. РП | 1 экз. |
| Руководством пользователя ССОД -ПЛК | ETL. 200.9000.20. РП | 1 экз. |
| Паспорт | ETL200. 9000/2019. ПС | 1 экз. |
| Методика поверки | МП-242-2344-2020 | 1 экз. |
| 1) Модификация комплекса КПКВ 1 или КПКВ II определяется при заказе | ||
осуществляется по документу МП-242-2344-2020 «ГСИ. Комплексы постоянного контроля выбросов КПКВ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 17 февраля 2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей: ГСО 10546 -2014 (^/N2, NO/N2, NO2/N2, NH3/N2, SО2/N2, H2S/N2, N2O/N2, HF/N2, HCl/N2), ГСО 10531-2014 (O2/N2, TO/N2, СО2/N2, СШ№) в баллонах под давлением;
- комплекс переносной измерительный КПИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 69364-17) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-276-17 «Методика измерений массовой концентрации диоксида серы и окислов азота в промышленных выбросах», регистрационный номер ФР.1.31.2017.27953 от 01.11.2017 г. (спектрофотометр серии UV модель UV-1800, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19387-08);
- генератор влажного газа эталонный «Родник-4М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 48286-11) или средства измерений и вспомогательные устройства в соответствии с МИ «М-МВИ-277-17. Методика измерений массовой концентрации паров воды в промышленных выбросах» регистрационный номер ФР.1.31.2018.30255 (весы лабораторные электронные с пределами допускаемой абсолютной погрешности ±15 мг в диапазоне взвешивания от 0,2 до 600 г, например, МЛ-06-1 (регистрационный номер 60183-15);
- калибратор давления портативный Метран 517 с модулем А160К (регистрационный номер 39151-12)
- термостат жидкостный серии «ТЕРМОТЕСТ» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 39300-08);
- термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 19916-10);
- рабочие эталоны единицы скорости воздушного потока в соответствии с Государственной поверочной схемой, утвержденной Приказом Росстандарта от 25.11.2019 г. № 2815;
- система для определения параметров газопылевого потока GMD 13 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 72736-18) для каналов измерений температуры, давления, скорости газового потока;
- рабочие эталоны единицы спектрального коэффициента направленного пропускания в соответствии с Государственной поверочной схемой для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденной Приказом Росстандарта от 27.11.2018 г. № 2517;
- комплект светофильтров SICK (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 45260-10);
- рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах с относительной погрешностью не более ±10 % в соответствии с ГОСТ Р 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов;
- пыль инертная марки ПИГ по ГОСТ Р 51569-2000 Пыль инертная. Технические условия;
- калибратор электрических сигналов CA71 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 5 3468-13),
- поверочный нулевой газ (ПНГ) - азот газообразный особой чистоты 1 -го или 2-го сорта в баллоне под давлением по ГОСТ 9293 -74.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений» ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия
ГОСТ Р ИСО 10396-2006 Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Приказ Росстандарта от 25.11.2019 г. № 2815 Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Росстандарта № 1339 от 29.06.2018 г.; согласно поверочной схеме «Г осударственная поверочная схема для средств измерений абсолютного давления в диапазоне от Ы0'1 до 1 • 107 Па» утвержденной Приказом Росстандарта № 2900 от 06.12.2019 г.
Приказ Росстандарта от 27.11.2018 г. № 2517 Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
ГОСТ Р 8.960-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Метрологическое обеспечение автоматических измерительных систем для контроля вредных промышленных выбросов. Основные положения ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний
ГОСТ Р 8.959-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методика поверки
ТУ 26.51-006-60997399-19 Комплексы постоянного контроля выбросов КПКВ. Технические условия
| Зарегистрировано поверок | 49 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
