| Номер в госреестре | 79377-20 |
| Наименование СИ | Установки для тестирования кабельных сборок лабораторные |
| Обозначение типа СИ | JGR MS05B |
| Изготовитель | "JGR Optics Inc.", Канада |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для тестирования кабельных сборок лабораторные JGR MS05B (далее -установки), предназначены для измерений прямых и возвратных потерь пассивных оптических компонентов и кабельных сборок (патч -кордов, дроп-кабелей, пигтейлов и т.д.).
Принцип действия установок основан на сличении показаний фотоэлектрического измерителя оптической мощности при измерении мощности излучения, генерируемого на фиксированных длинах волн оптическими излучателями, до и после прохождения через исследуемый оптический элемент.
Установки имеют модульную конструкцию и состоят из платформы MS05B (со встроенным шасси для установки до пяти измерительных и вспомогательных модулей); измерительного модуля MS12-3050-09FA для тестирования прямых и возвратных потерь на длинах волн 1310 и 1550 нм (FC/APC); оптического переключателя MS7, который позволяет подключить к измерительному модулю MS 12 от 2 до 48 тестируемых компонентов (патч-кордов, дроп-кабелей, пигтейлов и т.д.). Оптический переключатель MS7 не влияет на метрологические характеристики установки, возможна установка оптического переключателя MS7 с требуемым количеством выходных портов в соответствии с заказом.
Конструктивно установки выполнены в прямоугольном корпусе в виде переносного прибора. Управление установками осуществляется с помощью программного обеспечения «MS12001», установленного на персональный компьютер, которое позволяет проводить измерения параметров и сохранять результаты измерений.

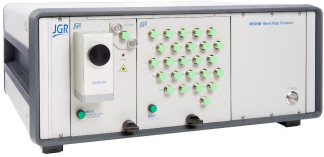

Общий вид установки представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа, обозначение места нанесения знака поверки и маркировки представлены на рисунке 2.
Программное обеспечение (далее - ПО) разделено на две части. Интерфейсная часть ПО запускается на персональном компьютере (далее - ПК) и служит для отображения, обработки и сохранения результатов измерений.
Конструкция установки исключает возможность несанкционированного влияния на ПО и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией установки и наличием пломбировки. Модификация ПО возможна только в сервисных центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1:
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MS12001 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальное измеряемое значение ослабления, дБ, не менее | 60 |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ±0,05 |
| Диапазон измерений уровня обратных потерь, дБ | от 30 до 70 |
| Пределы допускаемой абсолютной погрешности измерений уровня обратных потерь, дБ | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип применяемого оптического волокна | одномодовое |
| Диаметр применяемого оптического волокна: | |
| - сердцевина, мкм | 9 |
| - оболочка, мкм | 125 |
| Рабочие длины волн, нм | 1310;1550 |
| Диапазон длин измеряемых кабельных сборок, м | от 1,7 до 1500 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, не более: | |
| - высота | 150 |
| - ширина | 340 |
| - длина | 360 |
| Масса, кг, не более | 9 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность воздуха (без | |
| конденсации), % | от 50 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится на руководство по эксплуатации типографским способом и в виде наклейки на заднюю панель корпуса установки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка для тестирования кабельных сборок лабораторная JGR MS05B: - Платформа MS05B | зав. № 1620254/1620256 | 1 шт. |
| - Измерительный модуль MS12-3050-09FA | зав. № 1623250/1622550 | 1 шт. |
| - Оптический переключатель MS7* | - | - |
| Сетевой адаптер | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 024.Ф3-19 | 1 экз. |
| * Комплектация и количество поставляется в соответствии с заказом | ||
осуществляется по документу МП 024.Ф3-19 «ГСИ. Установки для тестирования кабельных сборок лабораторные JGR MS05B. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «24» января 2019 г.
Основные средства поверки:
Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2019 г. № 2862
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых установок с требуемой точностью.
Знак поверки наносится на заднюю панель корпуса установок (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2019 г. № 2862 Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации
Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184
Техническая документация «JGR Optics Inc.», Канада
| Зарегистрировано поверок | 9 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
