| Номер в госреестре | 79381-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Акционерное общество "Уралтехнострой-Туймазыхиммаш" (АО "Уралтехнострой-Туймазыхиммаш"), Республика Башкортостан, г. Туймазы |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-200 представляет собой горизонтальный цилиндрический сварной стальной сосуд, оборудованный приемораздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-200 заводские №№ Е-21, Е-22, Е-23 расположены: Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».

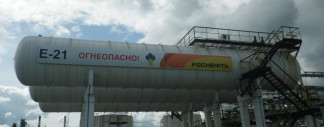

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-200 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-200 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РГС-200 № Е-21 | РГС-200 № Е-22 | РГС-200 № Е-23 | |
| Номинальная вместимость, м3 | 200 | 200 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара от 17 до 200 м3 при геометрическом методе, % | ±0,25 | ||
| Пределы допускаемой относительной погрешности определения вместимости резервуара при геометрическом методе, % | ±0,25 | ±0,25 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171 -12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171 -12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-200
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
