Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000, 79386-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-400, РВС-700, РВС-2000, РВС-5000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Резервуары РВС-400, РВС-700 оборудованы съемным теплоизоляционным покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические расположены:

Оренбургская обл., Первомайский р-н, с. Соболево, АО «Оренбургнефть», ЦППН № 3, УПН «Росташинская» (РВС -400 зав.№№ 400/1, 400/2, РВС-5000 зав.№№ 201/1, 201/2, 201/3, 201/4);

Оренбургская обл., Курманаевский р-н, п. Гаршино, АО «Оренбургнефть», ЦППН № 3, УПСВ «Гаршинская» (РВС -2000 зав.№№ 1, 2);

Оренбургская обл., Первомайский р-н, п. Ленинский, АО «Оренбургнефть», ЦППН № 3, УКПНГ «Зайкинская» (РВС-700 зав.№ 1).

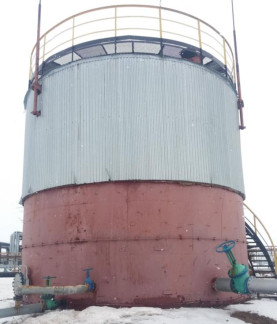

Общий вид резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000 представлены на рисунке 1-4.

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-400, РВС-700, РВС-2000, РВС-5000 не предусмотрено.

I

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230 -08);

-    штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-400, РВС-700, РВС-2000, РВС-5000

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
