| Номер в госреестре | 79399-20 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | МПУ-УР |
| Изготовитель | Общество с ограниченной ответственностью "МераПрибор" (ООО "МераПрибор"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые МПУ-УР (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкостей, сыпучих продуктов в закрытых и открытых емкостях и преобразований измеренного значения уровня в выходные аналоговые сигналы силы и напряжения постоянного тока.
Принцип действия уровнемеров основан на измерении интервала времени прохождения ультразвукового импульса до поверхности измеряемой среды и отраженного обратно и преобразовании измеренного значения интервала времени в значение уровня. При измерении расстояния до измеряемой среды уровнемеры с помощью сенсора излучают ультразвуковой импульс, который распространяется с постоянной скоростью, достигает поверхности измеряемой среды, отражается от нее и возвращается обратно на сенсор. Уровнемеры измеряют суммарный интервал времени прохождения ультразвукового импульса от сенсора до поверхности измеряемой среды и обратно. Измеренное время прохождения ультразвукового сигнала определяется с учетом температурной компенсации с последующим преобразованием его в значение уровня. Полученные значения уровня преобразуются в выходные аналоговые сигналы силы и напряжения постоянного тока.
Уровнемеры выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, рабочей температурой окружающей среды, конструктивными особенностями, массогабаритными характеристиками, наличием/отсутствием жидкокристаллического (далее - ЖК) дисплея:
- МПУ-УР 01.005;
- МПУ-УР 01.006;
- МПУ-УР 01.007;
- МПУ-УР 01.008.
Конструктивно уровнемеры состоят из ультразвукового преобразователя и электронного блока. Уровнемеры модификаций МПУ-УР 01.006, МПУ-УР 01.007, МПУ-УР 01.008 дополнительно оснащены ЖК-дисплеем.
В уровнемерах, оснащенных ЖК-дисплеем, присутствует индикация температуры окружающей среды.

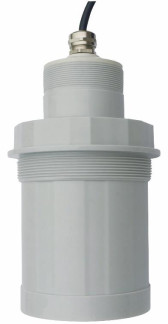

Общий вид уровнемеров представлен на рисунке 1.
Пломбирование уровнемеров не предусмотрено.
в) модификация МПУ-УР 01.007 г) модификация МПУ-УР °L°°8 Рисунок 1 - Общий вид уровнемеров
В уровнемерах предусмотрено встроенное программное обеспечение (далее - ПО).
Встроенное ПО, которое является метрологически значимым, устанавливается в интегрированную память микропроцессорного модуля уровнемеров. Встроенное ПО является фиксированным и может быть изменено только на предприятии -изготовителе, защищено от преднамеренных изменений с помощью специальных программных средств.
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MPUR01 PIC18F252 V0001.HEX |
| Номер версии (идентификационный номер ПО), не ниже | 0.0.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики уровнемеров
| Наименование характеристики | Значение для модификации | |||
| МПУ-УР 01.005 | МПУ-УР 01.006 | МПУ-УР 01.007 | МПУ-УР 01.008 | |
| Диапазоны измерений и преобразований уровня, м | от 0,25 до 4 от 0,3 до 6 | от 0,25 до 4 от 0,3 до 6 | от 0,25 до 4 от 0,3 до 6 | от 0,3 до 4 от 0,4 до 8 |
| от 0,4 до 8 | от 0,4 до 8 | от 0,4 до 8 | от 0,6 до 12 | |
| от 0,5 до 10 | от 0,5 до 10 | от 0,5 до 10 | ||
| от 0,6 до 12 | от 0,6 до 12 | от 0,6 до 12 | ||
| от 0,7 до 15 | от 0,7 до 15 | от 0,7 до 15 | ||
| от 0,8 до 20 | от 0,8 до 20 | от 0,8 до 20 | ||
| от 1,2 до 30 | от 1,2 до 30 | от 1,2 до 30 | ||
| от 1,8 до 40 | от 1,8 до 40 | |||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений и преобразований уровня) основной | ±0,3 ±0,5 | ±0,5 | ±1,0 | |
| погрешности измерений и преобразований уровня, % | ||||
| Пределы допускаемой приведенной (к верхнему пределу диапазона измерений и преобразований уровня) | ||||
| дополнительной погрешности измерений и преобразований | ||||
| уровня от изменения температуры окружающей среды в | ||||
| диапазоне рабочих температур, на каждые 10 °C, %: | ||||
| - в диапазоне температуры от -35 до +18 не включ. °С | ±1,5 | - | - | - |
| - в диапазоне температуры от -40 до +18 не включ. °С | - | - | ±0,8 | ±0,9 |
| - в диапазоне температуры свыше +28 до +70 включ. °С | - | - | - | ±0,7 |
| - в диапазоне температуры свыше +28 до +75 включ. °С - в диапазоне температуры свыше +28 до +80 включ. °С | ±0,5 | ±0,8 | ±0,8 | - |
| Нормальные условия измерений: | ||||
| - температура окружающей среды, °С | от +18 до +28 | |||
| - относительная влажность, % | от 30 до 80 | |||
| - атмосферное давление, кПа | от 84,0 до 106,7 | |||
Таблица 3 - Основные технические характеристики уровнемеров
| Наименование характеристики | Значение для модификации | |||
| МПУ-УР 01.005 | МПУ-УР 01.006 | МПУ-УР 01.007 | МПУ-УР 01.008 | |
| Диапазон показаний температуры окружающей среды, °С | - | от -40 до +80 | от -40 до +70 | |
| Выходные аналоговые сигналы: | ||||
| - сила постоянного тока, мА | от 4 до 20 | |||
| - напряжение постоянного тока, В | от 0 до 5 от 0 до 10 | |||
| Напряжение питания постоянного тока, В | от 10 до 36 | |||
| Габаритные размеры (высотахдлинахширина), мм, не более | 215x100x100 | 260x190x85 | 340x150x150 | 230x100x100 |
| Масса, кг, не более | 2,5 | 2,5 | 2,1 | 2,9 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -35 до +75 | от -40 до +80 | от -40 до +70 | |
| - относительная влажность при температуре окружающей среды +35 °С, % - атмосферное давление, кПа | до 95 от 86,0 до 106,7 | до 95 от 86,0 до 106,7 | до 95 от 86,0 до 106,7 | |
| Средняя наработка на отказ, ч | 96000 | |||
| Средний срок службы, лет | 12 | |||
наносится на корпус уровнемеров в виде наклейки, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность уровнемеров
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой МПУ-УР | - | 1 шт. |
| Паспорт | ПС | 1 экз. |
| Руководство по эксплуатации* | ИКИМ.407633.003 РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-124-20 | 1 экз. |
| * По отдельному заказу. | ||
осуществляется по документу ИЦРМ -МП-124-20 «ГСИ. Уровнемеры ультразвуковые МПУ-УР. Методика поверки», утвержденному ООО «ИЦРМ» 19.06.2020 г.
Основные средства поверки:
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13);
- рулетка измерительная металлическая Р50Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых уровнемеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ Минпромторга России от 30 декабря 2019 года N 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
