| Номер в госреестре | 79409-20 |
| Наименование СИ | Генераторы газовых смесей паров этанола в воздухе |
| Обозначение типа СИ | Динго-С34 |
| Изготовитель | Общество с ограниченной ответственностью "АРИДЕС" (ООО "АРИДЕС"), Армения |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы газовых смесей паров этанола в воздухе «Динго-С34» (далее - генераторы) предназначены для приготовления газовых смесей, используемых при проведении поверки, калибровки и испытаний средств измерений паров этанола в выдыхаемом воздухе, в том числе в целях утверждения типа.
Генераторы применяются в качестве рабочих эталонов 1 -го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания этанола в газовых средах, утвержденной приказом Росстандарта от 30.12.2019 г. № 3452.
Генераторы являются стационарными приборами циклического действия.
Принцип действия генераторов основан на барботировании воздуха с постоянным расходом через термостатированный водный раствор этанола с известным содержанием этанола. При барботировании через водный раствор этанола воздух насыщается парами этанола и воды. Массовая концентрация этанола в получаемой парогазовой смеси на выходе генераторов определяется содержанием этанола в используемом водном растворе.
Конструктивно генератор состоит из двух частей - контрольного блока и емкости для водного раствора этанола. Кроме того, по запросу в комплект поставки генератора может входить компрессор. На верхней панели контрольного блока расположены: тумблер включения/выключения генератора и кнопка управления компрессором (предназначена для управления работой компрессором, входящим в комплект поставки). На передней панели расположены цветной графический сенсорный дисплей для отображения значения температуры раствора и сообщений о режимах работы генератора, а также отверстие выхода газовой смеси. На задней панели контрольного блока расположены: штуцер для подачи азота/воздуха, разъемы для подачи электрического питания, для подключения компрессора и 3 порта для подключения к ПК (используются для сервисного обслуживания).
На боковой поверхности контрольного блока генератора находятся отверстия для крепления ротаметра (может входить в комплект поставки), который предназначен для контроля расхода азота/воздуха на входе генератора.
В нижней части контрольного блока генератора находятся погружаемые в раствор элементы: терморегулятор (полупроводниковый датчик температуры), электронагреватель, пере-мешиватель раствора и трубка подачи азота/воздуха.
Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ -2 (ГСО 8789-2006) или аналогичными, которые поставляются по отдельному заказу.
Общий вид генераторов представлен на рисунке 1.
Доступ в режим регулировки генераторов защищен программным способом. В генераторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

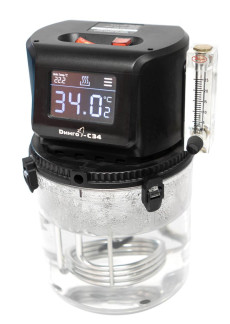

Рисунок 1 - Общий вид генераторов при комплектации с ротаметром
Генераторы имеют встроенное программное обеспечение Dingo.
Встроенное системно-прикладное программное обеспечение генераторов разработано изготовителем специально для решения задачи термостатирования водного раствора этанола и индикации на дисплее значения температуры раствора. Идентификационное наименование программного обеспечения выводится на дисплей при каждом включении генератора.
Влияние встроенного программного обеспечения (далее - ПО) на метрологические характеристики генераторов учтено при их нормировании. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077—2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | C34 |
| Номер версии (идентификационный номер) ПО, не ниже | V1.1.1 |
| Цифровой идентификатор ПО | - |
| Алгоритм получения цифрового идентификатора | - |
| Примечание - Значение цифрового идентификатора ПО и алгоритм получения цифрового идентификатора не доступны. | |
Таблица 2 - Метрологические характеристики
| Диапазон воспроизведения массовой концентрации этанола в газовых смесях, мг/м3 | Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в газовых смесях | |
| абсолютной, мг/м3 | относительной, % | |
| от 40 до 80 включ. | ±4 | - |
| св. 80 до 2000 | - | ±5 |
| Примечание - Генераторы применяются в комплекте со стандартными образцами состава водного раствора этанола ВРЭ-2 (ГСО 8789-2006) или аналогичными; диапазон массовой концентрации этанола от 0,10 до 6,0 мг/см3; границы относительной погрешности при Р=0,95: ±1 %. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Объем водного раствора этанола, заливаемого в емкость генераторов, см3 | 2000±100 |
| Водный раствор этанола термостатируется при номинальной температуре, °С | 34,00 |
| Пределы допускаемой абсолютной погрешности поддержания температуры водного раствора этанола, °С | ±0,03 |
| Время прогрева генераторов (после замены водного раствора этанола), мин, не более | 15 |
| Параметры газовой смеси на выходе генераторов: - относительная влажность газовой смеси, %, не менее - объемный расход газовой смеси (задается пользователем), л/мин - длительность генерации пробы газовой смеси (контролируется пользователем), с, не более - максимальный объем газовой смеси без замены водного раствора этанола (контролируется пользователем), л | 90 от 6 до 10 15 50 |
| Диапазон измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин | от 6 до 10 |
| Пределы допускаемой абсолютной погрешности измерений объемного расхода газовой смеси ротаметром, входящим в комплект поставки генератора, л/мин | ±1 |
| Электрическое питание от сети переменного тока с напряжением, В/ частотой, Гц | 230±23/50±1 |
| Потребляемая мощность, Вт, не более | 2000 |
| Габаритные размеры генераторов (без компрессора и адаптера питания) (длина/высота/ширина), мм, не более | 195/290/203 |
| Масса генераторов (без компрессора и адаптера питания), г, не более | 2200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +20 до +25 от 30 до 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка до отказа, ч | 8000 |
Таблица 4 - Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола__
| Объемный расход газовой смеси на выходе генератора, л/мин | Максимальное количество генерируемых проб газовой смеси без замены водного раствора этанола | ||
| при длительности генерации пробы до 5 с включ. | при длительности генерации пробы св. 5 до 10 с включ. | при длительности генерации пробы св. 10 до 15 с | |
| от 6 до 7 включ. | 85 | 42 | 28 |
| св. 7 до 8 включ. | 75 | 37 | 25 |
| св. 8 до 9 включ. | 66 | 33 | 22 |
| св. 9 до 10 | 60 | 30 | 20 |
Таблица 5 - Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола (при выполнении трех измерений на каждой точке поверки)_
| Объемный расход газовой смеси на выходе генератора, л/мин | Максимальное количество средств измерений паров этанола в выдыхаемом воздухе, поверяемых с помощью генератора без замены водного раствора этанола | ||
| при времени подачи пробы газовой смеси на средство измерений до 5 с включ. | при времени подачи пробы газовой смеси на средство измерений св. 5 до 10 с включ. | при времени подачи пробы газовой смеси на средство измерений св. 10 до 15 с | |
| от 6 до 7 включ. | 28 | 14 | 9 |
| св. 7 до 8 включ. | 25 | 12 | 8 |
| св. 8 до 9 включ. | 22 | 11 | 7 |
| св. 9 до 10 | 20 | 10 | 6 |
| Примечание - Объемный расход и время подачи пробы газовой смеси задаются пользователем в зависимости от типа поверяемого средства измерений. | |||
наносится на титульный лист руководства по эксплуатации типографским способом и на генераторы в виде наклейки.
Таблица 6 - Комплектность генераторов
| № п/п | Наименование | Обозначение | Количество |
| 1 | Генератор газовых смесей паров этанола в воздухе | «Динго-С34» | 1 шт. |
| 2 | Мундштук квадратный | - | 5 шт. |
| 3 | Мундштук круглый | - | 5 шт. |
| 4 | Кабель сетевой | - | 1 шт. |
| 5 | Трубка соединительная поливинилхлоридная | - | 1 шт. |
| 6 | Компрессор1) | AlcoPump | 1 шт. |
| 7 | Адаптер питания1) (24 В, 2,1 А) от сети переменного тока 230 В для компрессора | - | 1 шт. |
| 8 | Ротаметр фирмы Dwyer1) | VFA-25-BV | 1 шт. |
| 9 | Паспорт | - | 1 экз. |
| 10 | Руководство по эксплуатации | - | 1 экз. |
| 11 | Методика поверки | МП-242-2380-2020 | 1 экз. |
| 1) Комплектующие поставляются по дополнительному заказу. | |||
осуществляется по документу МП -242-2380-2020 «ГСИ. Генераторы газовых смесей паров этанола в воздухе «Динго-С34». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «15» апреля 2020 г.
Основные средства поверки: государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 30.12.2019 г. № 3452 «Об утверждении Государственной поверочной схемы для средств измерений содержания этанола в газовых средах»
ГОСТ Р 8.923-2016 «ГСИ. Генераторы газовых смесей паров этанола в воздухе. Методика поверки»
Техническая документация изготовителя ООО «АРИДЕС», Армения
