Государственный реестр средств измерений

Расходомеры-счетчики массовые серии RHM, 79411-20

79411-20
Расходомеры-счетчики массовые серии RHM (далее - расходомеры-счетчики) предназначены для измерения массы, массового расхода и плотности различных по составу жидкостей и газов.
Карточка СИ
Номер в госреестре 79411-20
Наименование СИ Расходомеры-счетчики массовые серии
Обозначение типа СИ RHM
Изготовитель Rheonik Messtechnik GmbH, Германия
Год регистрации 2020
Срок свидетельства 03.11.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры-счетчики массовые серии RHM (далее - расходомеры-счетчики) предназначены для измерения массы, массового расхода и плотности различных по составу жидкостей и газов.

Описание

Принцип действия расходомеров -счетчиков основан на эффекте кориолисовых сил, действующих на поток среды, двигающийся по изогнутой тонкостенной трубке, испытывающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через неё электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу. Параметры движения трубок регистрируется индукционными датчиками.

Расходомеры-счетчики состоят из датчика массового расхода (далее - сенсор) и измерительного преобразователя. Разность фаз фиксируется катушками индуктивности, установленными в сенсоре и обрабатывается измерительным преобразователем. Также измерительным преобразователем фиксируется разность задающей частоты и фактической частоты колебания измерительных трубок. Разность частоты пропорциональна плотности измеряемой среды.

Сигналы с сенсора поступают на измерительный преобразователь, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Измерительная информация может передаваться по аналоговым, частотно-импульсным и цифровым каналам.

Сенсоры имеют следующие модификации, отличающиеся диаметром условного прохода: RHM015, RHM02, RHM03, RHM04, RHM06, RHM08, RHM10, RHM12, RHM15, RHM20, RHM30, RHM40, RHM60, RHM80, RHM100, RHM160

Измерительные преобразователи имеют следующие модификации в зависимости от типов выходных сигналов, исполнения корпуса и эксплуатационных характеристик: RHE16, RHE21, RHE26, RHE27, RHE28, RHE45, RHE42.

Расходомеры-счетчики в зависимости от требуемых пределов относительной погрешности при измерении массового расхода и массы жидкости могут иметь различные исполнения, которые определяются при заказе.

Для обеспечения термоизоляции измерительные трубы сенсора заключены в герметичную защитную оболочку, которая может быть укомплектована дополнительным наружным обогревом.

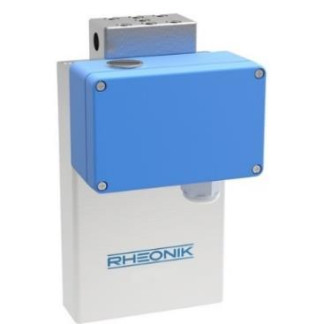

Общий вид расходомеров-счетчиков массовых серии RHM представлен на рисунке 1.

a) RHM015, RHM02, RHM03 б) RHM12, RHM15, RHM20 RHM04, RHM06, RHM08, RHM10

Рисунок 1 - Общий вид расходомеров -счетчиков массовых серии RHM Пломбирование расходомеров-счетчиков массовых серии RHM не предусмотренно.

Программное обеспечение

Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства для программирования или изменения ПО. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных изменений ПО и измеренных данных.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

RHE16

RHE21 RHE26 RHE27 RHE28 RHE45 RHE42

Идентификационное наименование ПО

Firmware

1.3.2

Firmware 1.81

Номер версии (идентификационный номер) ПО

Не ниже V1.3.2

Не ниже V1.81

Цифровой идентификатор ПО

-

Уровень защиты программного обеспечения расходомеров-счетчиков от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по P 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики расходомеров -счетчиков, в зависимости от модификации, приведены в таблицах 2-8.

Таблица 2 - Метрологические характеристики расходомеров-счетчиков

Наименование характеристики

Значение

Модификация сенсора

RHM015

RHM02

RHM03

RHM04

RHM06

Диаметр условного прохода, мм

1,5

2,4

3,4

5,5

7

Диапазон измерения массового расхода, кг/мин

0,042 - 0,6

0,042 - 2

0,1 - 6

0,2 - 15

0,5 - 30

Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, % (в диапазоне массового расхода кг/мин)

Исполнение 1

±0,5 (0,042 - 0,6)

±0,5 (0,042 - 2)

±0,5 (0,1 - 5)

±0,5 (0,2 - 10)

±0,5 (0,5 - 20)

Исполнение 2

±0,2 (0,042 - 0,6)

±0,2 (0,1 - 2)

±0,2 (0,25 - 5)

±0,2 (0,5 - 10)

±0,2 (1 - 20)

Исполнение 3

±0,2 (0,042 - 0,16)

±0,2 (0,042 - 0,8)

±0,2 (0,1 - 2)

±0,2 (0,2 - 4)

±0,2 (0,5 - 10)

Исполнение 4

-

-

±0,2 (0,1 - 2)

±0,2 (0,2- 4)

±0,2 (0,5- 10)

Исполнение 5

±0,12 (0,042 - 0,6)

±0,12 (0,1 - 2)

±0,12 (0,25 - 5)

±0,12 (0,5 - 10)

±0,12 (1 - 20)

Исполнение 6

±0,1 (0,06 - 0,6)

±0,1 (0,2 - 2)

±0,1 (0,5 - 5)

±0,1 (1 - 10)

±0,1 (2 - 20)

Пределы допускаемой относительной погрешности при измерении массового расхода и массы газов, %

0,5

0,5

0,5

0,5

0,5

Диапазон измерения плотности, кг/м3

-

от 500 до 1400

Пределы допускаемой относительной погрешности при измерении плотности, %

-

±1

±0,51)

Температура измеряемой среды, 0С

от -20 до +120 от -196 до +3501)

Верхний предел рабочего давления измеряемой среды, МПа

от 15 до 87

1) Специальное исполнение

Наименование характеристики

Значение

Модификация сенсора

RHM08

RHM10

RHM12

RHM15

RHM20

RHM30

Диаметр условного прохода, мм

8,5

11

14,1

18,4

25,5

42

Диапазон измерения массового расхода, кг/мин

1 - 50

1,2 - 80

2 - 100

4 - 200

6 - 540

15 - 1000

Пределы

допускаемой

относительной

погрешности при

измерении

массового

расхода и массы

жидкости, % (в

диапазоне

массового

расхода кг/мин)

Исполнение 1

±0,5 (1 - 50)

±0,5 (1,2 - 60)

±0,5 (2 - 100)

±0,5 (4 - 200)

±0,5 (6 - 300)

±0,5 (15 - 750)

Исполнение 2

±0,2 (2,5 - 50)

±0,2 (3 - 60)

±0,2 (5 - 100)

±0,2 (10 - 200)

±0,2 (15 - 300)

±0,2 (35 - 750)

Исполнение 3

±0,2 (1 - 20)

±0,2 (1,2 - 30)

±0,2 (2 - 40)

±0,2 (4 - 80)

-

-

Исполнение 4

±0,2 (1 - 20)

±0,2 (1,2 - 30)

±0,2 (2 - 40)

±0,2 (4 - 80)

±0,2 (15 - 300) ±0,5 (6 - 15)

±0,2 (35 - 750) ±0,5 (15 - 35)

Исполнение 5

±0,12 (2,5 - 50)

±0,12 (3 - 60)

±0,12 (3,75 - 75)

±0,12 (7,5 - ±150)

±0,15(20 - 200)

±0,15(60 - 600)

Исполнение 6

±0,1 (5 - 50)

±0,1 (6 - 60)

±0,1 (7,5 - 75)

±0,1 (15 - 150)

-

-

Пределы допускаемой относительной погрешности при измерении массового расхода и массы газов, %

0,5

Диапазон измерения плотности, кг/м3

от 500 до 1400

Пределы допускаемой относительной погрешности при измерении плотности, %

-

±1

±0,51)

±1

±0,251)

Температура измеряемой

0 /"Ч

среды, С

от -20 до +120 от -200 до +4201)

от -20 до +120 от -200 до +4201)

Верхний предел рабочего давления измеряемой среды, МПа

от 26,9 до 87

от 20 до 75 от 19 до 69,3

от 15 до 77,3

от 11 до 70,1

от 12,3 до 50,3

^Специальное исполнение

Наименование характеристики

Значение

Модификация сенсора

RHM40

RHM60

RHM80

RHM100

RHM160

Диаметр условного прохода, мм

51

77

114

149

224

Диапазон измерения массового расхода, кг/мин

30 - 1800

60 - 3000

200 - 8000

300 - 15000

750 - 30000

Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, % (в диапазоне массового расхода кг/мин)

Исполнение 1

±0,5 (30 - 1500)

±0,5 (60 - 2500)

±0,5 (200 - 8000)

±0,5 (300 - 12000)

±0,5 (750 - 30000)

Исполнение 2

±0,2 (60 - 1200)

±0,2 (100 - 2500)

±0,2 (400 - 8000)

±0,2 (800 - 12000)

±0,2 (2000 - 30000)

Исполнение 3

-

-

-

-

-

Исполнение 4

±0,2 (60 - 1200) ±0,5 (30 - 60)

±0,2 (100 - 2000) ±0,5 (60 - 100)

±0,2 (400 - 8000) ±0,5 (200 - 400)

±0,2 (800 - 12000) ±0,5 (300 - 800)

±0,2 (2000 - 30000) ±0,5 (750 - 2000)

Исполнение 5

±0,15 (100 - 1000)

±0,15 (180 - 1800)

±0,15 (600 - 6000)

±0,15 (1800 - 9000)

±0,15 (3000 - 12000)

Пределы допускаемой относительной погрешности при измерении массового расхода и массы газов, %

0,5

Диапазон измерения плотности, кг/м3

от 500 до 1400

Пределы допускаемой относительной погрешности при измерении плотности, %

±1

±0,251)

Температура измеряемой среды, 0С

от - 20 до + 120; от - 200 до + 4201)

Верхний предел рабочего давления измеряемой среды, МПа

от 6 до 38

^Специальное исполнение

Наименование характеристики

Модификации

Модификация сенсора

RHM015

RHM02

RHM03

RHM04

RHM06

Условия эксплуатации:

0/~'

-    температура окружающей среды, С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -50 до +80; от -60 до +2101) 95

от 84,0 до 106,7

Масса, кг, не более

4,1

4,1

4,1

4,1

8

Габаритные размеры, мм, не более

-    высота

-    ширина

-    длина

255

100

220

310

120

260

^Исполнение с термочехлом

Таблица 6 - Основные технические характеристики расходомеров-счетчиков

Наименование характеристики

Модификации

Модификация сенсора

RHM08

RHM10

RHM12

RHM15

RHM20

RHM30

Условия эксплуатации:

О/'Ч

- температура окружающей среды, С

от -40 до +60 от -60 до +601)

от -60 до +80 от -60 до +2101)

-    относительная влажность, %, не более

-    атмосферное давление, кПа

95

от 84,0 до 106,7

95

от 84,0 до 106,7

Масса, кг, не более

8

14

16

16

23

58

Габаритные размеры, мм, не более

- высота

310

350

535

545

550

952

- ширина

120

120

130

130

130

350

- длина

260

276

400

400

460

725

^Исполнение с термочехлом

Наименование характеристики

Модификации

Модификация сенсора

RHM40

RHM60

RHM80

RHM100

RHM160

Условия эксплуатации:

0/~'

- температура окружающей среды, С

от -50 до +80 от -60 до +2101)

-    относительная влажность, %, не более

-    атмосферное давление, кПа

95

от 84,0 до 106,7

Масса, кг

140

235

380

520

770

Габаритные размеры, мм, не более

-    высота

-    ширина

-    длина

1250

390

725

1560

440

950

1915

615

1320

1910

615

1320

2060

730

1610

^Исполнение с термочехлом

Таблица 8 - Основные технические характеристики расходомеров-счетчиков

Наименование характеристики

Модификации

Модификация измерительного преобразователя

RHE16

RHE21

RHE26

RHE27 RHE28

RHE45 RHE42

Параметры выходных сигналов: - частотный, Гц

от 0 до 10000

от 0 до 10000

от 0 до 10000

от 0 до 10000

от 0 до 10000

- аналоговый токовый, мА

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

от 4 до 20

- цифровой

PROFIBUS DP

RS485,

RS485

RS485

RS485

RS485

Modbus RTU

Modbus RTU

Modbus RTU

Modbus RTU

HART

HART

HART Modbus TCP Ethernet IP Profinet EtherCAT PowerLink Profibus DP DeviceNet CAN CAN Open

Наименование характеристики

Модификации

Модификация измерительного преобразователя

RHE16

RHE21

RHE26

RHE27

RHE28

RHE45

RHE42

Защита по ГОСТ 14254-2015

IP20

IP66

IP671)

IP20

IP541)

IP66

IP671)

IP66

Условия эксплуатации:

-    температура окружающей

0 /"Ч

среды, 0С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +60 95

от 84,0 до 106,7

от -50 до +60 95

от 84,0 до 106,7

от -20 до +60 95

от 84,0 до 106,7

от -40 до +60 95

от 84,0 до 106,7

Напряжение питания:

-    напряжение переменного тока при частоте 50 Гц, В

-    напряжение постоянного тока, В

от 8 до 28

от 110 до 240 от 12 до 24

от 12 до 24

от 110 до 240 от 12 до 24

Потребляемая мощность, ВА, не более

3

5

4

5

4

Масса, кг, не более

0,19

8

0,45

0,55

2,4

0,5

3

Габаритные размеры, мм, не более

-    высота

-    ширина

-    длина

60

70

86

100

255

200

61

96

96

61

96

144

93

170

272

57

125

80

100

200

120

Средний срок службы, лет

15

Средняя наработка на отказ, ч

100000

^Специальное исполнение

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерительных преобразователей в виде наклейки.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер-счетчик массовый серии RHM

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 208-033-2019

1 экз.

Поверка

осуществляется по документу МП 208-033-2019 «ГСИ. Расходомеры-счетчики массовые серии RHM. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.09.2019 г.

Основные средства поверки:

вторичный эталон единиц массового и (или) объемного расходов (массы и (или) объема) жидкости в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (часть 1), в диапазоне расходов соответствующем диапазону расходов поверяемого расходомера-счетчика;

рабочий эталон единиц массового и (или) объемного расходов (массы и (или) объёма) жидкости 1 -го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 07.02.2018 г. № 256 (часть 1), в диапазоне расходов соответствующем диапазону расходов поверяемого расходомера-счетчика;

рабочий эталон единицы плотности 1 -го разряда в соответствии с ГПС, утвержденной приказом от 01.11.2019 г. № 2603, с диапазоном значений соответствующим контрольным точкам при поверке расходомера-счетчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта от 01.11.2019 № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности

Техническая документация фирмы Rheonik Messtechnik GmbH

79411-20
Номер в ГРСИ РФ:
79411-20
Производитель / заявитель:
Rheonik Messtechnik GmbH, Германия
Год регистрации:
2020
Cрок действия реестра:
03.11.2025
Похожие СИ
84382-22
84382-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью «Райвола» (ОО
Срок действия реестра: 14.01.2027
84547-22
84547-22
2022
Endress+ Hauser Flowtec AG, Швейцария; производственные площадки: Endress+ Hauser Flowtec AG, Швейцария; Endress+ Hauser Flowtec AG, Франция; Endress+ Hauser Flowtec (China) Co Ltd., Китай
Срок действия реестра: 31.01.2027
84820-22
84820-22
2022
ООО "ВОГЕЗЭНЕРГО", Республика Беларусь
Срок действия реестра: 02.08.2026
84826-22
84826-22
2022
Общество с ограниченной ответственностью "Пьезус" (ООО "Пьезус"), г. Москва
Срок действия реестра: 03.03.2027
84862-22
84862-22
2022
Walsn Measurement and Control Technology (Hebei) Co.,Ltd., Китай
Срок действия реестра: 11.03.2027
85097-22
85097-22
2022
Общество с ограниченной ответственностью "ИРЗ ТЭК" (ООО "ИРЗ ТЭК"), г. Ижевск
Срок действия реестра: 04.04.2027
84959-22
84959-22
2022
Fluid Components International LLC (FCI), США
Срок действия реестра: 25.03.2027
85267-22
85267-22
2022
Акционерное общество "Взлет" (АО "Взлет"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Завод Взлет" (ООО "Завод Взлет"), г. Санкт-Петербург
Срок действия реестра: 12.04.2027
85146-22
85146-22
2022
"Micro Motion Inc.", США; производственные площадки "Emerson SRL", Румыния; "Emerson Process Management Flow Technologies Co., Ltd.", Китай; "F-R Tecnologias de Flujo, S.A. de C.V.", Мексика; Акционерное общество &q
Срок действия реестра: 06.04.2027
85224-22
85224-22
2022
"ENVEA Process GmbH", Германия
Срок действия реестра: 08.04.2027
