| Номер в госреестре | 79412-20 |
| Наименование СИ | Газоанализаторы кислорода |
| Обозначение типа СИ | E705 |
| Изготовитель | "FER STRUMENTI srl", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы кислорода Е705(далее - газоанализаторы) предназначены для измерений объемной доли кислорода в смеси с азотом и в других невзрывоопасных смесях.
Принцип действия газоанализаторов основан на электрохимическом методе. В измерительной ячейке анализируемый газ разогревается до температуры 630 °С, при которой молекулы кислорода диффундируют через чувствительный элемент на основе диоксида циркония, и между электродами возникает разница потенциалов, пропорциональная соотношению парциального давления кислорода в анализируемой пробе и в газе сравнения. В качестве газа для сравнения выступает воздух с объемным содержанием кислорода 20,95%.
Газоанализаторы представляют собой стационарные приборы непрерывного действия. На передней панели блока управления расположены цифровой жидкокристаллический дисплей, кнопки управления и индикатор расхода подаваемого газа. На задней панели размещены штуцеры для ввода и вывода анализируемого газа, газа сравнения и калибровки, разъемы для подключения внешних электрических цепей, интерфейсного кабеля и сетевого шнура. Блок управления предназначен для монтажа в щит (панель, консоль).

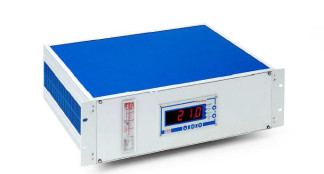

Газоанализатор имеет выходные сигналы: цифровой выход, интерфейс RS-485; аналоговый выходной токовый сигнал (4 -20) мА; релейные выходы типа «сухой контакт». Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы оснащены программным обеспечением, позволяющим осуществлять настройку параметров измерений, контроль процесса измерений, сбор экспериментальных
Приложение к свидетельству №_
об утверждении типа средств измерений
Лист № 2 Всего листов 4
данных, обрабатывать и сохранять полученные результаты измерений, экспортировать результаты измерений во внешние автоматические системы сбора и хранения данных. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | PRO-OXY |
| Номер версии ПО | не ниже 2.1F |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли кислорода, % | от 0,0001 до 20 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу измерений объемной доли кислорода, %, в поддиапазонах измерений: - от 0,0001 до 1% включ. - св. 1 до 20% | ±5 ±2 |
| Предел допускаемой вариации выходного сигнала (показаний), в долях предела допускаемой погрешности | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 45 |
| Время установления показаний, с, не более | 95 |
| Расход анализируемого газа, л/мин, не более | 3 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50/60 |
| Потребляемая мощность, ВА, не более | 460 |
| Масса, кг, не более | 9 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 450 380 132 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от 0 до +40 80 |
наносится на маркировочную табличку на боковой панели газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор кислорода | Е705 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 27-241-2020 | 1 экз. |
осуществляется по документу МП 27-241-2020 «ГСИ. Газоанализаторы кислорода Е705. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 19 июня2020 г.
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-0), объемная доля кислорода от 110-4 до 20 %, отн. погрешность ±(0,3-2) % (регистрационный номер в Федеральном информационном фонде 10530 -2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.2-2010 Взрывоопасные среды. Часть 29 -2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация фирмы «FER STRUMENTI srl», Италия
