| Номер в госреестре | 79413-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | ENOX5 |
| Изготовитель | "FER STRUMENTI srl", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы ENOX5 (далее - газоанализаторы) предназначены для измерений объемной доли газов (монооксида углерода, диоксида углерода, метана, диоксида серы, монооксида азота) в газовых средах.
Принцип действия газоанализаторов основан на методе абсорбционной инфракрасной спектроскопии, согласно которому коэффициенты поглощения инфракрасного излучения молекулами газов на заданных длинах волн пропорциональны их содержанию в газовой смеси. Газоанализаторы состоят из:
- измерительного блока с источником инфракрасного излучения из карбида кремния, модулятора излучения с оптическими светофильтрами и специальной системы регистрации оптических спектров, вырабатывающей выходной измерительный сигнал;
- подающих и отводящих газопроводов, оснащенных фильтрами, клапанными блоками и регуляторами расхода анализируемого газа и температуры;
- блока управления и отображения результатов измерений с программным обеспечением.
Газоанализаторы представляют собой стационарные приборы непрерывного действия. На передней панели расположен цифровой TFT дисплей. На задней панели размещены штуцеры для ввода и вывода анализируемого газа, газа для калибровки, разъемы для подключения внешних электрических цепей, интерфейсного кабеля и сетевого шнура. Газоанализатор имеет выходные сигналы: цифровой выход, аналоговый выходной токовый сигнал (от 4 до 20) мА; релейные выходы.
Измерительный блок газоанализаторов позволяет проводить измерения от 3 до 5 компонентов газовых сред.

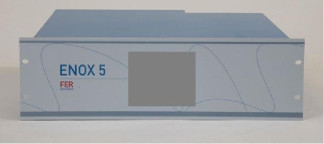

Общий вид газоанализаторов приведен на рисунке 1.
EN0X5
FER
Пломбирование газоанализаторов не предусмотрено.
Газоанализаторы оснащены программным обеспечением (ПО), позволяющим осуществлять настройку параметров измерений, построение градуировочной характеристики, контроль процесса измерений, сбор экспериментальных данных, обрабатывать и сохранять полученные результаты измерений, экспортировать результаты измерений во внешние автоматические системы сбора и хранения данных.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ENOX5 |
| Номер версии ПО | не ниже 98-6 а2 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли газов, % | от 0,0001 до 0,1 |
| Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений объемной доли газов, %, в поддиапазонах измерений: - от 0,0001 до 0,01 % включ. - св. 0,01 до 0,1% | ±6 ±3 |
| Предел допускаемой вариации выходного сигнала (показаний), в долях предела допускаемой погрешности | 0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 60 |
| Время установления показаний, с, не более | 95 |
| Расход анализируемого газа, л/мин, не менее | 0,5 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, ВА, не более | 160 |
| Масса, кг, не более | 13 |
| Габаритные размеры, мм, не более: | |
| - длина | 450 |
| - ширина | 430 |
| - высота | 132 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +30 |
| - относительная влажность, %, не более | 80 |
наносится на маркировочную табличку на боковой поверхности газоанализатора и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор | ENOX5 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 29-241-2020 | 1 экз. |
осуществляется по документу МП 29-241-2020 «ГСИ. Газоанализаторы ENOX5. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева»
10.07.2020 г.
Основные средства поверки:
- стандартный образец состава искусственной газовой смеси на основе инертных и постоянных газов (ИП-М-0), объемная доля оксида углерода, диоксида углерода, метана от 0,5^10-4 до 1 %, отн. погрешность ±(1,5 -3) % (регистрационный номер в Федеральном информационном фонде 10530 -2014);
- стандартные образцы состава искусственной газовой смеси на основе серосодержащих газов (СС-М-0), объемная доля диоксида серы от 0,5^10-4 до 1 %, абс. погрешность от ±0,6 % до ±2 % (регистрационный номер в Федеральном информационном фонде 10536 -2014).
- стандартные образцы состава искусственной газовой смеси в азоте объемная доля монооксида азота от 0,001 до 5 %, абс. погрешность от ±0,53 % до ±2 % (регистрационный номер в Федеральном информационном фонде ГСО 10841-2016/ГСО 10846-2016).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Техническая документация фирмы «FER STRUMENTI srl», Италия
| Зарегистрировано поверок | 6 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
