| Номер в госреестре | 79418-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Закрытое акционерное общество "Пензаспецавтомаш" (ЗАО "Пензаспецавтомаш"), г. Пенза |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС -20 представляют собой горизонтально расположенный цилиндрический стальной сосуд со сферическими днищами, состоящий из двух секций. Секции разделены между собой перегородкой.
Резервуары стальные горизонтальные цилиндрические РГС -20 расположены внутри металлического контейнера наземного расположения.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары РГС-20 с заводскими номерами 1115, 1083, 1084, 1193, 1194, 1197 расположены на объектах ООО «Транснефть-Дальний Восток», адреса расположения резервуаров указаны в таблице 1.
Таблица 1 - Место расположения резервуаров.
| Заводские номера резервуаров | Место расположения резервуаров |
| 1115, 1083, 1084 | 676150, Амурская область, Магдагачинский район, с. Тыгда, 11 км на юг от с. Тыгда, НПС № 23 РНУ «Белогорск» ООО «Транснефть-Дальний Восток» |
| 1193, 1194,1197 | 679150, Еврейская автономная область, Смидовичский район, п. Смидович, 9,5 км на юго-запад от п. Смидовичи, НПС № 32 РНУ «Белогорск» ООО «Транснефть-Дальний Восток» |

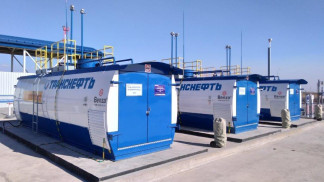

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуаров РГС -20
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номера секций | ||
| 1 | 2 | |
| Номинальная вместимость, м3 | 10 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 | |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 6 шт. |
| Паспорт | - | 6 экз. |
| Градуировочная таблица | - | 12 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2 -го класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 29631 -05);
- рулетка измерительная металлическая типа Р50У2К, с верхним пределом измерений 50 м (регистрационный номер 51171-12);
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
