| Номер в госреестре | 79419-20 |
| Наименование СИ | Преобразователи расхода жидкости ультразвуковые |
| Обозначение типа СИ | DFX-MM, DFX-LV |
| Изготовитель | Общество с ограниченной ответственностью "НефтеГазМетрология" (ООО "НГМ"), г. Белгород; Фирма "Metering & Technology S.A.S", Франция |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода жидкости ультразвуковые DFX-ММ, DFX-LV (далее - ПР) предназначены для измерений объемного расхода и объема жидкости в напорных трубопроводах, а также для применения в составе эталонных расходомерных установок, поверочных измерительных комплексов.
Принцип действия ПР основан на измерении времени прохождения ультразвуковых импульсов в движущейся жидкости по направлению движения и против него. Разность этих времен пропорциональна средней скорости движения жидкости. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых датчиков, по сечению трубопровода, определяется объемный расход.
ПР состоит из следующих основных частей:
- первичный преобразователь;
- электронный блок;
-струевыпрямительная секция, устанавливаемая на входном прямолинейном участке (по заказу).
Первичный преобразователь состоит из цилиндрического измерительного участка с установленными ультразвуковыми датчиками, образующими акустические каналы, и присоединительных фланцев.
При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений интервалов времени электронный блок вычисляет среднюю скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По значению средней скорости электронный блок вычисляет объемный расход и объем измеряемой среды. Опционально, для вычисления объемного расхода и объема измеряемой среды дополнительно может применяться значение вязкости измеряемой среды, информация о котором в непрерывном режиме в цифровом виде через коммуникационный интерфейс RS485 должна поступать в электронный блок ПР.
Измеренное значение объема рабочей среды может быть передано электронным блоком ПР в виде частотно-импульсного сигнала для дальнейшей обработки измерительновычислительному комплексу, счетчику импульсов или другому средству обработки информации утвержденного типа.
Для передачи измеренных и вычисленных величин на внешние средства обработки информации, а также для конфигурирования электронного блока ПР может быть использован Ethernet IEEE 802.3 порт или (опционально) другие средства передачи цифровой информации.
ПР выпускаются следующих типоразмеров: DFX04, DFX06, DFX08, DFX10, DFX12, DFX14, DFX16, DFX18, DFX20, DFX24, DFX26, DFX28, DFX30, DFX32, отличающихся диаметром условного прохода, монтажной длиной.
Все типоразмеры ПР выпускаются в двух модификациях, отличающихся количеством установленных ультразвуковых датчиков: DFX-ММ и DFX-LV. В ПР модификации DFX-ММ
установлены 16 ультразвуковых датчиков, образующих 32 акустических канала; в ПР DFX-LV
- 10 ультразвуковых датчиков, образующих 15 акустических каналов.
По заказу ПР могут комплектоваться струевыпрямительной секцией, позволяющей уменьшить длину прямого участка трубопровода перед ПР. Длина прямого участка трубопровода со струевыпрямительной секцией перед ПР должна составлять DN10. Длина прямого участка трубопровода без струевыпрямительной секции определяется Изготовителем при заказе ПР. Длина прямого участка после ПР должна составлять не менее DN5.
Присоединение ПР к трубопроводу осуществляется с помощью фланцев по стандартам ГОСТ, ASME, DIN.
Для исключения возможности несанкционированного вмешательства в работу ПР предусмотрены места для установки пломб. Пломбирование выполняется на месте эксплуатации в соответствии с методикой поверки.

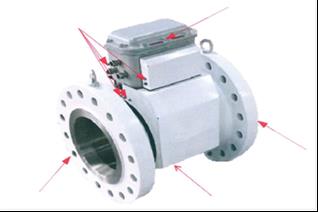

Общий вид ПР с указанием мест пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид ПР с указанием мест пломбировки
ПР имеют встроенное ПО, которое производит обработку результатов измерений и их передачу на внешние устройства.
Встроенное ПО записывается на заводе -изготовителе. Идентификационные данные приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | Meter-Firmware |
| Номер версии (идентификационный номер) ПО | Не ниже 115.1110 |
| Цифровой идентификатор ПО | - |
Идентификация встроенного ПО проводится только техническими специалистами завода-изготовителя с помощью специализированного программного обеспечения. ПО вместе с расходомерами не поставляется.
Влияние ПО на метрологические характеристики ПР учтено при нормировании метрологических характеристик ПР. Уровень защиты ПО ПР «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью ПР.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для типоразмеров ПР | |||||||||||||
| DFX04 | DFX06 | DFX08 | DFX10 | DFX12 | DFX14 | DFX16 | DFX18 | DFX20 | DFX24 | DFX26 | DFX28 | DFX30 | DFX32 | |
| Диаметр условного прохода, мм (дюйм) | 100 (4) | 150 (6) | 200 (8) | 250 (10) | 300 (12) | 350 (14) | 400 (16) | 450 (18) | 500 (20) | 600 (24) | 650 (26) | 700 (28) | 750 (30) | 800 (32) |
| Диапазон измерений расхода :), м3/ч | ||||||||||||||
| - ПР модификации DFX-ММ | от 15 до 380 | от 30 до 800 | от 60 до 1400 | от 90 до 2200 | от 130 до 3200 | от 160 до 3800 | от 200 до 5000 | от 250 до 6200 | от 350 до 7800 | от 500 до 11000 | от 600 до 13000 | от 700 до 16000 | от 900 до 18000 | от 1000 до 20000 |
| - ПР модификации DFX-LV | от 17 до 380 | от 40 до 800 | от 70 до 1400 | от 110 до 2200 | от 160 до 3200 | от 190 до 3800 | от 250 до 5000 | от 310 до 6200 | от 390 до 7800 | от 550 до 11000 | от 650 до 13000 | от 800 до 16000 | от 900 до 18000 | от 1000 до 20000 |
| Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-ММ, % | ||||||||||||||
| Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, % | ±0,102); ±0,15 ; ±0,203) | |||||||||||||
| Пределы допускаемой относительной погрешности при измерении объема в точке диапазона расхода, % | ±0,10 | |||||||||||||
| Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема ПР модификации DFX-LV, % | ||||||||||||||
| Пределы допускаемой относительной погрешности при измерении объема в диапазоне измерений расхода, % | ±0,154); ±0,40 | |||||||||||||
| Примечания: !) Допускается сужение диапазонов измерений расхода в соответствии с опросным листом или требованиями, определяющими назначение и область применения ПР. 2) ПР с пределом допускаемой относительной погрешности ±0,10 % изготавливаются по специальному заказу. 3) При поверке по поверочной установке и нескольким компараторам объема (массы). ПР с пределом допускаемой относительной погрешности ±0,15 % для условий поверки по ПУ и нескольким компараторам объема (массы) изготавливаются по специальному заказу. 4) ПР с пределом допускаемой относительной погрешности ±0,15 % изготавливаются по специальному заказу. | ||||||||||||||
| Наименование характеристики | Значение для типоразмеров ПР | |||||||||||||
| DFX04 | DFX06 | DFX08 | DFX10 | DFX12 | DFX14 | DFX16 | DFX18 | DFX20 | DFX24 | DFX26 | DFX28 | DFX30 | DFX32 | |
| Параметры электрического питания: | ||||||||||||||
| - напряжение питания переменным током, В | от 85 до 264 | |||||||||||||
| - напряжение питания постоянным током, В | от 18 до 32 | |||||||||||||
| - частота напряжения переменного тока, Гц | от 47 до 63 | |||||||||||||
| - потребляемая мощность, Вт, не более а) ПР модификации DFX-ММ б) ПР модификации DFX-LV | 10 15 | |||||||||||||
| Монтажная длина, мм | ||||||||||||||
| - ПР модификации DFX-ММ | 406 | 457 | 508 | 559 | 610 | 711 | 813 | 914 | 1016 | 1220 | 1321 | 1422 | 1524 | 1626 |
| - ПР модификации DFX-LV | 406 | 457 | 508 | 559 | 610 | 711 | 813 | 914 | 1016 | 1220 | 1321 | 1422 | 1524 | 1626 |
| Масса, кг, не более | ||||||||||||||
| - ПР модификации DFX-ММ | 79 | 192 | 215 | 300 | 394 | 352 | 448 | 442 | 504 | 721 | 866 | 1035 | 1192 | 1322 |
| - ПР модификации DFX-LV | 75 | 146 | 234 | 259 | 318 | 474 | 654 | 443 | 535 | 645 | - | - | - | - |
Продолжение таблицы 3
| Наименование характеристики | Значение для типоразмеров ПР |
| DFX04 DFX06 DFX08 DFX10 DFX12 DFX14 DFX16 DFX18 DFX20 DFX24 DFX26 DFX28 DFX30 DFX32 | |
| Условия эксплуатации: | |
| - рабочая среда | вода, нефть, нефтепродукты, химикаты, промышленные жидкости, сжиженный газ, газовый конденсат |
| - давление рабочей среды, МПа, не более | 10 |
| - диапазон температуры рабочей среды, °С | - 55 до + 120 |
| Наименование характеристики | Значение для типоразмеров ПР |
| DFX04 DFX06 DFX08 DFX10 DFX12 DFX14 DFX16 DFX18 DFX20 DFX24 DFX26 DFX28 DFX30 DFX32 | |
| - диапазон кинематической вязкости рабочей среды, сСт а) ПР модификации DFX-ММ б) ПР модификации DFX-LV | до 600 (по специальному заказу до 1500 )1) до 20 (по специальному заказу до 300 )1) |
| - диапазон температуры окружающего воздуха, °С а) ПР модификации DFX-ММ б) ПР модификации DFX-LV | - 55 до + 55 - 40 до + 55 |
| - диапазон плотности рабочей среды, кг/м3 | от 400 до 1500 |
| Выходные каналы | Частотно-импульсные (2 шт.) |
| Коммуникационные порты | 10/100BASE-T IEEE 802.3 Ethernetlink RJ45, IEEE 802.11 b/g, RS-485, оптоволокно |
| Протоколы | HTTP, HTTPS, TELNET, SNMP, Modbus TCP |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 70000 |
| 1) Диапазон кинематической вязкости рабочей среды согласовывается с изготовителем при заказе ПР. | |
наносится на титульный лист паспорта и руководства по эксплуатации ПР типографским способом, а также на табличку, прикрепленную к ПР, фотохимическим или ударным методом, или в виде голографической наклейки.
Таблица 4 - Комплектность преобразователей расхода жидкости ультразвуковых DFX-ММ,
| DFX-LV | |||
| Наименование | Обозначение | Количество | Примечание |
| Преобразователь расхода жидкости ультразвуковой DFX-ММ, DFX-LV | - | 1 комплект | |
| Струевыпрямительная секция | - | 1 комплект | По требованию заказчика |
| Комплект запасных частей и принадлежн остей | - | 1 комплект | По требованию заказчика |
| Руководство по эксплуатации | Е 1688.00 РЭ | 1 экз. | |
| Паспорт | Е 1688.00 ПС | 1 экз. | |
| Методика поверки | МП 1112-9-2020 | 1 экз. | По требованию заказчика |
осуществляется по документам:
МП 1112-9-2020 «ГСИ. Преобразователи расхода ультразвуковые DFX-ММ, DFX-LV. Методика поверки», утвержден ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» и ФГУП «ВНИИМС» 06.04.2020 г.;
МИ 3287-2010 «ГСИ. Преобразователи объемного расхода. Методика поверки» с изменениями №1 и №2;
МИ 3265-2010 «ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации»;
МИ 3266-2010 «ГСИ. Преобразователи объемного расхода эталонные. Методика поверки» с изменением №1;
МИ 3312-2013 «ГСИ. Преобразователи расхода жидкости ультразвуковые. Методика поверки». Основные средства поверки:
- рабочий эталон 1 -го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,05 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
- рабочий эталон 2-го разряда с диапазоном измерений расхода, соответствующим поверяемому ПР и пределами допускаемой относительной погрешности не более ±0,1 % в соответствии с приказом Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ПР с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости Техническая документация фирмы «Metering & Technology S.A.S.», Франция ТУ 26.51.63-002-09827511-2019 Преобразователи расхода жидкости ультразвуковые DFX-MM, DFX-LV. Технические условия
| Зарегистрировано поверок | 91 |
| Поверителей | 9 |
| Актуальность данных | 20.11.2024 |
