| Номер в госреестре | 79422-20 |
| Наименование СИ | Спектроколориметры |
| Обозначение типа СИ | Lico 690 |
| Изготовитель | "Hach-LangeGmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектроколориметры Lico 690 (далее - спектроколориметры) предназначены для измерений колориметрических характеристик (координат цвета и цветности, цветовых различий) и цветности водных растворов.
Принцип действия спектроколориметров основан на измерении спектрального коэффициента пропускания в видимом участке спектра в диапазоне длин волн от 380 до 720 нм и последующего расчета цветовых характеристик. Источниками освещения в спектроколориметрах является галогенная лампа. Предусмотрены геометрии измерений: 0°/180°. Для контроля и анализа качества доступны расчетные единицы для визуальных колориметрических индексов, осуществляемых для стандартного колориметрического источника света типа С и стандартного колориметрического наблюдателя 2° (МКО 1931 г.). Колориметрические значения цветовых характеристик можно измерить для источников света А, С, D65 и стандартных колориметрических наблюдателей 2° или 10° (МКО 1964 г.)
Конструктивно спектроколориметры выполнены в виде автоматизированного настольного прибора со встроенным программным обеспечением (ПО). Управление и настройка спектроколориметра осуществляется при помощи встроенного ПО.
Общий вид спектроколориметров с обозначение места нанесения знака поверки и маркировки приведен на рисунке 1.
Пломбирование спектроколориметров не предусмотрено.
(

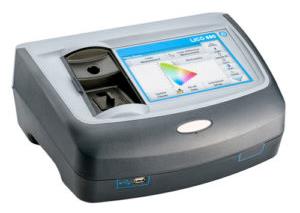

Рисунок 1 - Общий вид спектроколориметров с обозначение места нанесения знака поверки и
маркировки
Место
маркировки
Управление спектроколориметром и обработка результатов измерений осуществляется с помощью встроенного программного обеспечения (ПО) LICO. Программное обеспечение осуществляет функции сбора и представления измеряемой информации. Программное обеспечение записано в энергонезависимой памяти прибора.
Спектроколориметры могут взаимодействовать с ПК. ПО на ПК не является обязательным для работы прибора.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LICO |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений координат цвета: X Y Z | от 2,5 до 109,0 от 1,4 до 95,0 от 1,7 до 107,0 |
| Пределы допускаемой абсолютной погрешности измерений координат цвета | ±1,5 |
| Диапазон измерения координат цветности: x У | от 0,004 до 0,732 от 0,005 до 0,834 |
| Пределы допускаемой абсолютной погрешности измерений координат цветности | ±0,01 |
| Диапазон измерений цветности по платинокобальтовой (хром-кобальтовой) шкале, град. цветности | от 0 до 500 |
| Пределы допускаемой относительной погрешности измерений цветности по платино -кобальтовой (хром-кобальтовой) шкале, % | ±15 |
| Наименование характеристики | Значение |
| Геометрия освещения/наблюдения | 07180° |
| Спектральный диапазон показаний цвета, нм | от 380 до 720 |
| Диапазон показаний цветности по йодометрической шкале, град. цветности | от 0 до 80 |
| Диапазон показаний цветности по шкале Гарднера | от 0 до 12 |
| Шаг, нм | 10 |
| Габаритные размеры, мм, не более: - высота | 151 |
| - ширина | 350 |
| - длина | 255 |
| Масса, кг, не более | 4,2 |
| Параметры электрического питания: - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 47 до 63 |
| Условия эксплуатации: - температура окружающего воздуха, оС | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
наносится на титульный лист руководства по эксплуатации печатным методом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектроколориметр Lico 690 | зав. № 1539185/зав. № 1900601 | 1 шт. |
| Адаптер Z | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 019.М4 -20 | 1 экз. |
осуществляется по документу МП 019.М4 -20 «ГСИ. Спектроколориметры Lico 690. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «10» февраля 2020 г.
Основные средства поверки:
Вторичный эталон единиц координат цвета и координат цветности несамосветящихся объектов по ГПС «Государственной поверочной схемой для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии
от 27 ноября 2018 г. № 2516
Государственный стандартный образец цветности водных растворов (хромато -кобальтовая шкала) ГСО 8214-2002 (интервал допускаемых аттестованных значений от 4750 до 5250 градусов цветности, границы допускаемых значений относительной погрешности аттестованного значения при Р=0,95, ±1,5 %)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектроколориметров с требуемой точностью.
Знак поверки наносится на корпус спектроколориметров (место нанесения указано на рисунке 2).
приведены в эксплуатационном документе
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «Hach-LangeGmbH», Германия
