| Номер в госреестре | 79423-20 |
| Наименование СИ | Комплекты мер флуоресценции |
| Обозначение типа СИ | КМФ-ВМ |
| Изготовитель | Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер флуоресценции КМФ -ВМ (далее - комплекты мер) предназначены для воспроизведения и передачи значений интенсивности флуоресценции, выраженных в относительных единицах флуоресценции (далее - ОЕФ) при поверке (калибровке) флуориметров, спектрофлуориметров, флуориметрических анализаторов, ПЦР -анализаторов и других люминесцентных приборов.
Принцип действия комплектов мер основан на поглощении энергии возбуждения и её излучении на другой длине волны.
Комплекты мер флуоресценции КМФ -ВМ состоят из семи герметичных ампул с водными растворами флуоресцеина натрия различной концентрации (мера № 1 - 3 мг/дм3, мера № 2 - 9 мг/дм3, мера № 3 - 15 мг/дм3, мера № 4 - 20 мг/дм3, мера № 5 - 25 мг/дм3, мера № 6 -30 мг/дм3, мера № 7 - 35 мг/дм3).
Маркировка меры нанесена в виде наклейки на корпус ампулы с номером комплекта и номером меры. Меры помещаются в футляр, устройство которого предохраняет их от ударов и воздействия света. Маркировка с номером комплекта размещена на боковой стенке футляра.

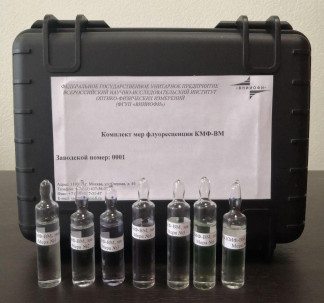

Общий вид комплекта мер представлен на рисунке 1.
Пломбирование комплекта мер не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений интенсивности флуоресценции*, ОЕФ: | |
| на длине волны эмиссии 450 нм при длине волны возбуждения 365 нм | |
| при температуре мер 22 °С | |
| - мера № 1 | от 10 до 150 |
| - мера № 2 | от 150 до 250 |
| - мера № 3 | от 250 до 400 |
| - мера № 4 | от 300 до 450 |
| - мера № 5 | от 400 до 550 |
| - мера № 6 | от 450 до 600 |
| - мера № 7 | от 500 до 650 |
| на длине волны эмиссии 450 нм при длине волны возбуждения 370 нм | |
| при температуре мер 37 °С | |
| - мера № 1 | от 10 до 100 |
| - мера № 2 | от 100 до 200 |
| - мера № 3 | от 150 до 300 |
| - мера № 4 | от 200 до 350 |
| - мера № 5 | от 250 до 400 |
| - мера № 6 | от 300 до 450 |
| - мера № 7 | от 350 до 500 |
| Пределы допускаемой относительной погрешности измерений интенсивности флуоресценции, % | ± 3 |
| * Действительные значения интенсивности флуоресценции определяются в процессе поверки комплекта для конкретного раствора при длинах волн возбуждения и эмиссии, а также температуре | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Объемом меры, см3, не менее | 4 |
| Габаритные размеры, мм, не более: | |
| — диаметр ампулы из набора мер | 20 |
| — футляр с набором мер | |
| - высота | 110 |
| - ширина | 220 |
| - длина | 280 |
| Масса, г, не более: | |
| — одной меры | 20 |
| — футляр с набором мер | 500 |
| Условия эксплуатации: | |
| — температура окружающей среды, °С | от +15 до +25 |
| — относительная влажность воздуха, %, не более | 80 |
| — атмосферное давление, кПа | от 94 до 106 |
| Срок службы, лет | 1 |
наносится на титульный лист руководства по эксплуатации комплекта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер флуоресценции КМФ-ВМ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Приспособление для вскрытия ампул | - | 1 шт. |
| Руководство по эксплуатации | КВФШ.414924.003РЭ | 1 экз. |
| Паспорт | КВФШ. 414924.003ПС | 1 экз. |
| Методика поверки | МП 023.Д4-20 | 1 экз. |
осуществляется по документу МП 023.Д4 -20 «ГСИ. Комплект мер флуоресценции КМФ-ВМ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 06 июля 2020 г.
Основные средства поверки:
Государственный первичный эталон единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе спектральных методов по ГПС, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2019 г. № 3455.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплектов мер с требуемой точностью.
Знак поверки наносят на свидетельство о поверке методом наклеивания.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 3455 от 30.12.2019 Государственная поверочная схема для средств измерений массовой (молярной) доли и массовой (молярной) концентрации, а также флуоресценции компонентов в жидких и твердых веществах и материалах на основе спектральных методов
КВФШ.414924.003ТУ Комплекты мер флуоресценции КМФ -ВМ. Технические условия
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
