| Номер в госреестре | 79424-20 |
| Наименование СИ | Анализаторы контроля качества воды |
| Обозначение типа СИ | Аква МП (модификаций Аква МП-800.010, Аква МП-900.010) |
| Изготовитель | Общество с ограниченной ответственностью "МераПрибор" (ООО "МераПрибор"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010) (далее - анализаторы) предназначены для измерений температуры, удельной электрической проводимости (УЭП), рН, окислительно-восстановительного потенциала (ОВП), мутности и массовой концентрации растворенного в воде кислорода.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерений УЭП, солености и общего солесодержания (TDS) основан на функционировании при помощи технологии на 4 электродах: переменный ток постоянного напряжения устанавливается между парой первичных электродов, изготовленных из графита. Вторичные электроды, изготовленные из платины, позволяют регулировать напряжение, подаваемое на первичные электроды для отражения загрязн ения электрода. Напряжение, измеряемое между первичными электродами, находится в зависимости от активного сопротивления, а, следовательно, от удельной электропроводности.
Принцип действия канала измерений pH и ОВП - потенциометрический.
Принцип действия канала измерений массовой концентрации растворенного в воде кислорода основан на оптическом методе, при котором растворенный кислород гасит интенсивность и продолжительность люминесценции.
Принцип действия канала измерений мутности основан на измерении интенсивности рассеивания света в воде. Интенсивность рассеянного излучения измеряется под углом 90 градусов от падающего луча света.
Модификации анализаторов отличаются габаритными размерами, количеством портов для одновременной работы датчиков. Предназначены для работы в промышленности и в природной воде.
Конструктивно анализаторы состоят из набора датчиков и вторичного преобразователя. Модификации Аква МП-800.010 в зависимости от исполнения имеют возможность подключения одного или двух датчиков. В модификации Аква МП-900.010 возможно одновременное подключение 4 датчиков в произвольном сочетании. Измерительный преобразователь автоматически распознает тип подключенного датчика. К анализаторам Аква МП-800.010 допускается подключение одновременно до 3 датчиков через хаб Аква МП-700.010
Анализаторы оснащены адаптерами связи: RS-485, USB, SDI-12.

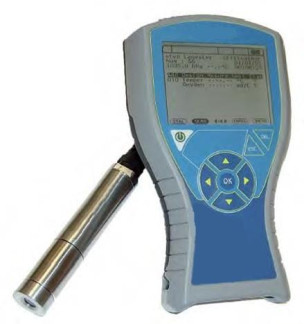

Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунках 4 и 5.
Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки анализатора Аква МП-900.010
Анализаторы Аква МП-800.010 имеют встроенное и автономное программное обеспечение. Анализаторы Аква МП-900.010 имеют встроенное программное обеспечение. Встроенное разработано для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее вторичного преобразователя. Автономное разработано для хранения и просмотра измеренных данных на ПК
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
| Идентификационные данные (признаки) | Значение | ||
| Встроенное на Аква МП - 800.010 | Автономное на ПК | Встроенное на Аква МП- 900.010 | |
| Идентификационное наименование ПО | Ponsel | WinTEK Viewer | - |
| Номер версии (идентификационный номер) ПО | не ниже V3.0.2 | не ниже V1.1.1 | не ниже 99.26 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений УЭП, См/м, с датчиками: Аква МП-100.010 Аква МП-100.020 | от 1 10'6 до 20 от 1 10-6 до 10 |
| Пределы допускаемой относительной погрешности в режиме измерений УЭП, % | ±1 |
| Диапазон показаний солености, г/кг, для датчиков: Аква МП-100.010 Аква МП-100.020 | от 5 до 60 |
| Диапазон показаний общего солесодержания (TDS), г/дм3, для датчиков: Аква МП-100.010 Аква МП-600.010 | от 20 10-6 до 133 от 20 10-6 до 50 |
| Диапазон измерений температуры, °С, с датчиками Аква МП-100.010 Аква МП-300.010 Аква МП-400.010 Аква МП-100.020 Аква МП-200.010 Аква МП-600.010 | от -5 до +60 |
| Пределы допускаемой абсолютной погрешности в режиме измерений температуры, °С, для датчиков: Аква МП-100.010 Аква МП-200.010 Аква МП-300.010 Аква МП-400.010 Аква МП-600.010 | ±0,5 |
| Аква МП-100.020 | ±0,1 |
| Диапазон измерений массовой концентрации растворенного в воде кислорода, мг/дм3, с датчиками: Аква МП-400.010 | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне от 0 до 0,1 включ. мг/дм3, мг/дм3 Пределы допускаемой относительной погрешности в режиме измерений массовой концентрации растворенного в воде кислорода в диапазоне св. 0,1 до 20 мг/дм3, % | ±0,03 ±2 |
| Наименование характеристики | Значение |
| Диапазон измерений pH, с датчиками: Аква МП-200.010 | от 0 до 14 |
| Пределы допускаемой абсолютной погрешности в режиме измерений pH | ±0,1 |
| Диапазон измерений окислительно-восстановительного потенциала (ОВП), мВ, для датчиков: Аква МП-200.010 | от -1000 до +1000 |
| Пределы допускаемой абсолютной погрешности в режиме измерений окислительно-восстановительного потенциала (ОВП), мВ | ±6 |
| Диапазон измерений мутности, ЕМФ, для датчиков: Аква МП-300.010 Аква МП-600.010 | от 0 до 4000 |
| Пределы допускаемой абсолютной погрешности в режиме измерений мутности в диапазоне от 0 до 100 включ. ЕМФ, ЕМФ Пределы допускаемой относительной погрешности в режиме измерений мутности в диапазоне св. 100 до 4000 ЕМФ, % | ±5 ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| Аква МП-800.010: | |
| - длина | 205 |
| - ширина | 122 |
| - высота | 43 |
| Аква МП-900.010: | |
| - длина | 161 |
| - ширина | 73,5 |
| - высота | 166 |
| хаб Аква МП-700.010: | |
| - длина | 400 |
| - диаметр | 80 |
| Масса, кг, не более: | |
| Аква МП-800.010 | 0,56 |
| Аква МП-900.010 | 1,1 |
| хаб Аква МП-700.010 | 1,3 |
| Характеристики источника питания: | |
| входное напряжение, В | от 100 до 240 |
| частота, Гц | от 50 до 60 |
| автономное питание, В | 4x1,5 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | |
| Аква МП-800.010 | от 0 до +60 |
| Аква МП-900.010 | от -15 до +50 |
| Относительная влажность воздуха, %, не более | 95 |
| Атмосферное давление, кПа, не более | 107 |
| Средняя наработка на отказ, ч | 10000 |
наносится на анализаторы в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор контроля качества воды | - | 1 шт. |
| Комплект датчиков | - | 1 компл.* |
| Хаб Аква МП-700.010 | - | 1 шт.** |
| Кабель ПК-анализатор | - | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-209-054-2019 | 1 экз. |
| * Комплект датчиков определяется заказчиком. ** Поставляется по заказу. | ||
осуществляется по документу МП -209-054-2019 «ГСИ. Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 июня 2019 г.
Основные средства поверки:
- рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771 (кондуктометр лабораторный КЛ-С-1 (рег. № 46635-11));
- рабочий эталон 3 разряда единицы температуры согласно ГОСТ 8.558 -2009 (термометр лабораторный электронный ЛТ -300 (рег. № 61806-15));
- СО состава искусственной газовой смеси на основе инертных и постоянных газов состава (O2+N2) ГСО 10531-2014;
- рабочие эталоны рН 2-го разряда - буферные растворы согласно ГОСТ 8.120-2014 (стандарт-титры для приготовления буферных растворов - рабочих эталонов pH 2-го разряда (рег. № 45142-10));
- стандарт-титры СТ -ОВП-01 (рег. № 61364-15);
- СО мутности (формазиновая суспензия) ГСО 7271 -96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рис. 4 и 5.
приведены в эксплуатационном документе.
Приказ № 2771 от 27 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)
Приказ Минприроды России от 07.12.2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
ИКИМ.414221.006 ТУ Анализаторы контроля качества воды Аква МП (модификаций Аква МП-800.010, Аква МП-900.010) Технические условия
