Государственный реестр средств измерений

Твердомеры портативные комбинированные Equotip Live, 79427-20

79427-20
Твердомеры портативные комбинированные Equotip Live (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.
Карточка СИ
Номер в госреестре 79427-20
Наименование СИ Твердомеры портативные комбинированные
Обозначение типа СИ Equotip Live
Изготовитель "Proceq SA", Швейцария
Год регистрации 2020
Срок свидетельства 03.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры портативные комбинированные Equotip Live (далее - твердомеры) предназначены для измерений твердости сталей по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля и Шора D.

Описание

Твердомеры представляют собой портативные приборы, состоящие из электронного блока (смартфона), динамического датчика Equotip Live Leeb D и ультразвукового датчика Equotip Live UCI HV1-HV10. Передача сигнала от датчиков к электронному блоку осуществляется с помощью беспроводной связи Bluetooth.

Принцип действия твердомера с динамическими датчиками Equotip Live Leeb D основан на измерении отношения скоростей индентора в момент отскока от поверхности к скорости при соударении с поверхностью контролируемого изделия. Отношение скоростей индентора определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

Принцип работы твердомера с ультразвуковым датчиком Equotip Live UCI HV1-HV10 основан на изменении резонансной частоты датчика при внедрении индентора в контролируемое изделие. Изменение частоты определяет твердость материала. Индентор, расположенный в ультразвуковом датчике, представляет собой металлический стержень, на конце которого закреплена алмазная пирамида Виккерса.

Твердомеры с ультразвуковыми датчиками Equotip Live UCI HV1-HV10 используются при нагрузках: 1 кг, 5 кг, 10 кг.

Общий вид твердомеров приведён на рисунке 1.

Программное обеспечение

Программное обеспечение (ПО) устанавливается на электронный блок (смартфон) и используется для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Equotip Live

Номер версии (идентификационный номер) ПО

не ниже v 2.0.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 2 - Метрологические характеристики твердомеров

Датчик

Шкала измерения твёрдости

Диапазоны измерений твердости

Пределы допускаемой абсолютной погрешности твердомера, числа твердости

Equotip Live Leeb D

Роквелла С

от 20 до 70 HRC

±2

Роквелла В

от 38 до 100 HRB

±4

Бринелля НВ (HBW)

от 81 до 450 НВ (HBW) от 451 до 650 HBW

±12

Виккерса HV

от 80 до 960 HV

±15

Шора D

от 30 до 100 HSD

±3

Equotip Live UCI HV1-HV10 (режим HV1)

Роквелла С

от 20 до 70 HRC

±13

Роквелла B

от 45 до 100 HRB

±3

Роквелла А

от 70 до 93 HRА

±7

Супер-Роквелла HR15N

от 70 до 94 HR15N

±7

Супер-Роквелла КЮ5Т

от 62 до 93 ШЛ5Т

±3

Бринелля НВ (HBW)

от 100 до 250 НВ (HBW)

±37

Бринелля НВ (HBW)

от 251 до 450 НВ (HBW)

±82

Виккерса HV

от 80 до 250 HV

±15

Виккерса HV

от 251 до 575 HV

±90

Equotip Live UCI HV1-HV10 (режим HV5)

Роквелла С

от 20 до 70 HRC

±3

Роквелла B

от 45 до 100 HRB

±5

Роквелла А

от 70 до 93 HRА

±3

Супер-Роквелла HR15N

от 70 до 94 HR15N

±3

Супер-Роквелла КЮ5Т

от 62 до 93 ШЛ5Т

±3

Бринелля НВ (HBW)

от 100 до 450 НВ (HBW)

±32

Виккерса HV

от 80 до 960 HV

±25

Equotip Live UCI HV1-HV10 (режим HV10)

Роквелла С

от 20 до 70 HRC

±3

Роквелла B

от 45 до 100 HRB

±3

Роквелла А

от 70 до 93 HRА

±3

Супер-Роквелла HR15N

от 70 до 94 HR15N

±3

Супер-Роквелла КЮ5Т

от 62 до 93 ШЛ5Т

±3

Бринелля НВ (HBW)

от 100 до 450 НВ (HBW)

±32

Бринелля HBW

от 451 до 650 HBW

±42

Виккерса HV

от 80 до 575 HV

±16

Таблица 3 - Основные технические характеристики твердомеров

Наименование характеристики

Значение

Equotip Live Leeb D

Equotip Live UCI HV1-HV10

Рабочие условия эксплуатации: -температура окружающего воздуха, °С

от -10 до +50

- относительная влажность окружающего воздуха, %, не более

90

Параметры электропитания:

- внешнее напряжение через адаптер от сети переменного тока (100-240), В

5

- внутреннее напряжение от типовой батареи, В

1,5 (тип батареи ААА)

Габаритные размеры датчика, мм, не более: длина

146

155

ширина

46

40

высота

17,5

40

Масса датчика, г, не более

86

136

(без батареи)

(без батареи)

Знак утверждения типа

наносится на корпус датчиков в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность твердомеров

Наименование

Обозначение

Количество

1 Твердомер портативный комбинированный в составе:

Equotip Live

1 шт.

1. 1 Электронный блок (смартфон)

-

по заказу

1.2 Динамический датчик

Equotip Live Leeb D

1 шт.

1.3 Ультразвуковой датчик

Equotip Live UCI HV1-HV10

1 шт.

3 Вспомогательные принадлежности

-

1 компл.

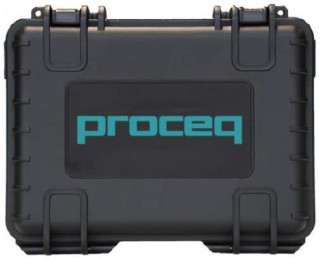

4 Кейс для переноски

-

1 шт.

5 Руководство по эксплуатации

Equotip Live - 01 РЭ

1 экз.

6 Программное обеспечение

Equotip Live

1 шт.

7 Методика поверки

Equotip Live - 01 МП

1 экз.

Поверка

осуществляется по документу Equotip Live - 01 МП «ГСИ. Твердомеры портативные комбинированные Equotip Live. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 27.07.2020 г.

Основные средства поверки:

рабочие эталоны твердости 2 -го разряда по шкалам Роквелла и Супер-Роквелла по ГПС для средств измерения твердости по шкалам Роквелла и Супер-Роквелла, утвержденной приказом Росстандарта №3462 от 30 декабря 2019 г.;

рабочие эталоны твердости 2 -го разряда по шкалам Виккерса по ГОСТ 8.063-2012; рабочие эталоны твердости 2 -го разряда по шкалам Бринелля по ГОСТ 8.062-85; рабочие эталоны твердости 2 -го разряда по шкале Шора D по ГОСТ 8.516-2001. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых твердомеров с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к твердомерам портативным комбинированным Equotip Live

ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса»

ГОСТ 8.062-85 «Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»

Приказ Росстандарта № 3462 от 30 декабря 2019 г. об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла

ГОСТ 8.516-2001 «Государственная поверочная схема для средств измерений твёрдости металлов по шкале Шора D»

Техническая документация фирмы-изготовителя
