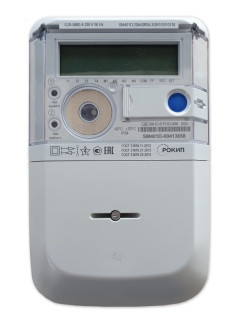

Счетчики электрической энергии однофазные SМ40x, 79430-20

Пример структуры условного обозначения счетчиков

Варианты и расшифровка символов

SM40хD-22A51R56-G3MSХlХ2ХзХ4Х5-wscm

Тип счетчиков

SM40^D-22A51R56-G3MSX1X2XsX4X5-wscm

Основные типы интерфейсов связи:

1    - счетчик с модемом PLC;

2    - счетчик с сотовым модемом;

5 - счетчик с RS-485 интерфейсом;

7    - счетчик с модемом RF;

8    - счетчик с модемами PLC и RF.

SM40хD-22A51R56-G3MSХlХ2ХзХ4Х5-wscm

Способы включения счетчика:

D - непосредственное включение счетчика; С - трансформаторное включение счетчика.

Пример структуры условного обозначения счетчиков

Варианты и расшифровка символов

8М40хБ-22Л5Ж56^3М8Х1Х2ХзХ4Х5^сш

Измерительные характеристики счетчика:

19    — 1б = 5 А, /макс = 60 А;

20    — /б = 5 А, /макс = 80 А;

22 — /б = 5 А, /макс = 100 А.

8М40хБ-22Л5Ж56^3М8Х1Х2ХзХ4Х5^сш

А - измерение активной энергии:

4    - класс точности по ГОСТ 31819.21-2012 при измерении активной электрической энергии 1;

5    - класс точности по ГОСТ 31819.21-2012 при измерении активной электрической энергии 2;

1 - измерение А+;

3 - измерение А+, А- и |А|.

8М40хБ-22Л51Я56-а3М8Х1Х2ХзХ4Х5^8СШ

R - измерение реактивной энергии:

4    - класс точности по ГОСТ 31819.23-2012 при измерении реактивной электрической энергии 2;

5    - класс точности по ГОСТ 31819.23-2012 при измерении реактивной электрической энергии 3;

5    - измерение R+, R-, R1, R2, R3, R4;

6    - измерение R1.

8М40хБ-22Л51Я56-а3М8Х1Х2ХзХ4Х5^8СШ

Типы интерфейсов связи:

G2 - PLC 8-F8K (РЬЛК+) модем;

G3 - G3-PLC модем;

2G - сотовый 2G (GPR8) модем;

3G - сотовый 3G (иМТ8) модем;

4G - сотовый 4G (LTE) модем;

R1 - один порт интерфейса связи R8-485;

R2 - два порта интерфейса связи R8-485;

О - оптический порт;

М - оптический порт, проводной М-Bus;

8 - интегрированное устройство переключения; V - выход питания 230 В для внешнего модема; W - беспроводная шина М-Bus;

C - интерфейс «токовая петля»;

Х1 - количество тарифных входов 230 В;

Х2 - количество выходов 0РТ0М08;

Хз - количество импульсных выходов;

Х4 - количество сигнальных реле;

Х5 - количество входов 80.

8М40хБ-22Л51Я56-а3М8Х1Х2ХзХ4Х5^8СШ

Дополнительные функции: w - возможность отображения данных на дисплее и коммуникации через оптический порт без напряжения сети (наличие батареи); s - ионистор для резервного копирования RTC; с - поддержка информационного блока для клиентов;

ш - многофункциональный учет.

Идентификационные данные

Значение

Идентификационное наименование ПО

MECO

Номер версии (идентификационный номер ПО), не ниже

V010433

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Тип включения цепей напряжения/тока

непосредственное

Классы точности при измерении активной электрической энергии по ГОСТ 31819.21-2012

1; 2

Классы точности при измерении реактивной электрической энергии по ГОСТ 31819.23-2012

2; 3

Формула (метод) расчета счетчиком реактивной мощности

Q = U ■ / ■ siп<р

Постоянная счетчика в режиме телеметрии и поверки, имп./(кВт-ч) (ипм./(кварч))

1000

Номинальное фазное напряжение ином, В

230

Рабочий диапазон напряжения, В

от 0,8-Ццом до 1,15-Цвом

Базовый ток /б, А

5

Максимальный ток /макс, А

от 60 до 100

Номинальная частота сети _/ном, Гц

50

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В

от 0,0013-Ццом до 1,74-Ццом

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %

±1

Диапазон измерений среднеквадратических значений силы переменного тока, А

от 0,004-/б до 1,2^/макс

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %

±1

Диапазон измерений частоты переменного тока f, Гц

от 47,5 до 52,5

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,5

Диапазон измерений коэффициента мощности cos^

от -1 до +1

Пределы допускаемой относительной погрешности измерений коэффициента мощности cos^, %

±1

Диапазон измерений активной электрической мощности, Вт

0,0013-Ццом < U < 1,74-Цном 0,004/< / < 1,2^/макс -1 < cos^ < 1

Пределы допускаемой относительной погрешности измерений активной фазной и суммарной электрической мощности, %

±1,0

Диапазон измерений реактивной электрической мощности, вар

0,0013-Цюм < U < 1,74-ином 0,004/< / < 1,2^/макс -1 < sin^ < 1

Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, %

±1,0

Диапазон измерений полной мощности, В А

0,0013-Цюм < U < 1,74-ином 0,004/< / < 1,2^/макс

Пределы допускаемой относительной погрешности измерений полной мощности, %

±1,0

Допускаемый ход встроенных часов (без коррекции от источника точного времени), с/сут

±0,5

Наименование характеристики

Значение

Нормальные условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре окружающей среды +30 °С, %

от +21 до +25 от 30 до 80

Наименование характеристики

Значение

Габаритные размеры (ширинахдлинахглубина), мм, не более

217x132x81

Масса, кг, не более

1,0

Рабочие условия измерений:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре окружающей среды +30 °С, %, не более

от -40 до +70 90

Средний срок службы, лет

30

Средняя наработка на отказ, ч

320000

Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее

20

Наименование

Обозначение

Количество

Счётчик электрической энергии однофазный 8М40х

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки1)

ИЦРМ-МП-150-20

1 экз.

1) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков.
