Устройства для измерений углов установки колес грузовых автотранспортных средств AXIS 4000, 79447-20

Назначение

Устройства для измерений углов установки колес грузовых автотранспортных средств AXIS 4000 (далее - устройства), предназначены для измерений углов установки управляемых и неуправляемых колес любых типов грузовых автотранспортных средств.

Устройства обеспечивают измерение следующих параметров автотранспортных средств:

-    угла развала колес;

-    угла продольного наклона оси поворота управляемых колес автомобилей;

-    угла поперечного наклона оси поворота управляемых колес автомобилей;

-    угла индивидуального схождения колес;

Описание

Действие устройств основано на измерении угловых параметров, определяющих положение колес и осей грузовых автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов, и шкал.

За измерительную базу принимается осевая линия (ось симметрии рамы) грузового автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью самоцентрирующихся магнитных держателей и шкал, которые подвешиваются на раму автомобиля. Измерительные блоки устройства крепятся при помощи универсальных адаптеров на диски правого и левого колес выбранной оси, а лазерный луч проецируется на шкалы. Отраженный от шкал сигнал поступает на измерительные блоки, а затем передается на персональный компьютер для обработки и отображения результатов измерений.

Устройства содержат оптическую лазерную систему, систему прецизионных датчиков, микропроцессорную систему обработки результатов измерений, комплект вспомогательных устройств и приспособлений и приборную стойку с персональным компьютером (опционально, в зависимости от модификации).

Датчики, микропроцессорная и лазерная системы скомпонованы в двух измерительных блоках. Измерительный блок конструктивно выполнен в виде законченного модуля в корпусе специальной формы. Блоки содержат лазерные измерительные системы для измерений углов установки колес в горизонтальной плоскости (схождение колес) и электронные уровни - инклинометры - для измерений углов установки колес в вертикальной плоскости (развала, наклонов оси поворота колеса автомобиля).

Каждый измерительный блок имеет кнопочную панель для управления процессом измерений.

Устройства выпускаются в семи исполнениях, которые имеют следующие отличительные особенности:

-    AXIS4000 STANDARD - базовое исполнение устройства с приборной стойкой закрытого типа;

-    AXIS4000 PRO - базовое исполнение устройства с приборной стойкой открытого типа;

-    AXIS4000 PRO SOLO - базовое исполнение устройства без приборной стойки;

-    AXIS4000 PREMIUM - дополнительно в комплектацию базового исполнения входит набор для измерений углов установки колес прицепов и полуприцепов, набор для измерений углов установки колес автотранспортных средств с двумя поворотными осями, рамная шкала для крепления опор мишеней на автобусе или раме автотранспортных средств и персональный компьютер;

-    AXIS4000 CMC - устройства имеют возможность проведения диагностики рам автотранспортных средств;

-    AXIS4000 SAD - устройства могут использоваться для настройки системы помощи водителя;

-    AXIS4000 MB - базовое исполнение устройств, аналогичное устройствам AXIS4000 STANDARD, окрашенное в серый цвет, в соответствии со спецификациями концерна Mersedes-Benz.

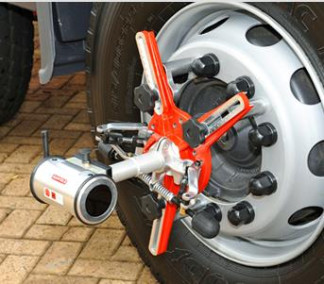

Рисунок 1 - Общий вид устройств для измерений углов установки колес и положения осей автотранспортных средств AXIS4000

Опломбирование устройств не производится. Ограничение несанкционированного доступа обеспечивается конструкцией измерительных блоков, которые являются неразборными.

Программное обеспечение

Для работы с устройствами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается в энергонезависимую память измерительных блоков. ВПО служит для управления функциональными возможностями устройств, проведения измерений и обработки их результатов, а также для передачи результатов измерений на персональный компьютер для их отображения.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится типографическим способом на титульный лист руководства по эксплуатации и наклейкой на блок лазерного излучения.

Комплектность

Таблица 4 Комплектность средства измерений AXIS 4000

Поверка

осуществляется по документу МП АПМ 120-18 «ГСИ. Устройства для измерений углов установки колес грузовых автотранспортных средств AXIS 4000. Методика поверки», утверждённой ООО «Автопрогресс-М» «27» ноября 2018 г.

Основные средства поверки:

-    квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);

-    установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Техническая документация «HAWEKA AG», Германия
