Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6, 79450-20

Назначение

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6 (далее - антенны П6-139/х) предназначены для преобразования плотности потока энергии электромагнитного поля в высокочастотную мощность и в комплекте с измерительными приёмными устройствами (селективным микровольтметром, анализатором спектра) - для измерения плотности потока энергии электромагнитного поля, параметров антенных устройств, а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной плотностью потока энергии.

Описание

Принцип действия антенн П6-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Антенны П6-139/х состоят из рупора, имеющего форму усечённой пирамиды с прямоугольным основанием и вершиной, и коаксиально-волноводного перехода.

Антенны П6-139/х отличаются друг от друга диапазоном рабочих частот, типом присоединительных фланцев рупоров (типом волноводного входа) и типом соединителей коаксиально-волноводных переходов.

Рупора имеют присоединительные фланцы стандарта WR по ГОСТ РВ 51914-2002:

-    для антенн П6-139/1, П6-139/1М - WR-187 (сечение 47,55*22,15 мм);

-    для антенн П6-139/2, П6-139/2М - WR-137 (сечение 34,85*15,799 мм);

-    для антенн П6-139/3, П6-139/3М - WR-90 (сечение 22,86*10,16 мм);

-    для антенн П6-139/4 - WR-62 (сечение 15,799*7,899 мм);

-    для антенны П6-139/5 - WR-42 (сечение 10,668*4,318 мм);

-    для антенны П6-139/6 - WR-28 (сечение 7,112*3,556 мм).

К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:

-    соединитель SMA типа для антенн П6-139/1, П6-139/2, П6-139/3, П6-139/4;

-    соединитель N типа для антенн П6-139/1М, П6-139/2М, П6-139/3М;

-    соединитель K типа для П6-139/5, П6-139/6.

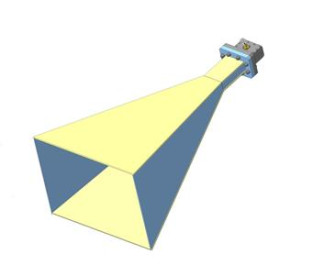

Общий вид антенн П6-139/х представлен на рисунках 1 - 5.

От несанкционированного доступа антенны П6-139/х защищены пломбированием и лакокрасочным покрытием. Схемы пломбировки антенн П6-139/х от несанкционированного доступа представлены на рисунках 1 - 5.

1    - рупор

2    - коаксиально-волноводный переход

3    - соединитель SMA типа

4    - место пломбирования от несанкционированного доступа Рисунок 1 - Общий вид антенн П6-139/1, П6-139/2, П6-139/3

1    - рупор

2    - коаксиально-волноводный переход

3    - соединитель N типа

4    - место пломбирования от несанкционированного доступа Рисунок 2 - Общий вид антенн П6-139/1М, П6-139/2М, П6-139/3М

1    - рупор

2    - коаксиально-волноводный переход

3    - соединитель SMA типа

4    - место пломбирования от несанкционированного доступа

1    - рупор

2    - коаксиально-волноводный переход

3    - соединитель K типа

4    - место пломбирования от несанкционированного доступа

Рисунок 4 - Общий вид антенн П6-139/5

1    - рупор

2    - коаксиально-волноводный переход

3    - соединитель K типа

4    - место пломбирования от несанкционированного доступа

Рисунок 5 - Общий вид антенн П6-139/6

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации П6-139/х типографским способом и на внешнюю поверхность антенны П6-139/х в виде шильдика.

Комплектность

Таблица 3 - Комплектность антенн П6-139/х

Поверка

осуществляется по документу КНПР.464316.024 МП «ГСИ. Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Методика поверки», утверждённому ФГУП «ВНИИФТРИ»

01 октября 2019 года.

Основные средства поверки:

-    вторичный эталон единиц комплексных коэффициентов передачи в диапазоне от 0 до минус 60 дБ и комплексных коэффициентов отражений в диапазоне от 0,002 до 1 в диапазоне частот от 0,05 до 65 ГГц (по ГОСТ Р 8.813-2013), пределы допускаемой погрешности измерений модуля коэффициента отражения S11: в диапазоне частот от 0,05 до 18 ГГц ±0,010; в диапазоне частот от 18 до 30 ГГц от ±0,015 до ±0,030; в диапазоне частот от 30 до 65 ГГц от ±0,020 до ±0,040;

-    рабочий эталон единицы коэффициента усиления измерительных антенн (по ГОСТ Р 8.574-2000), диапазон частот от 0,3 до 40,0 ГГц, диапазон измерений коэффициента усиления от 0 до 28 дБ, пределы допускаемой абсолютной погрешности определения коэффициента усиления ± 0,5 дБ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых антенн П6-139/х с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

Антенны измерительные пирамидальные рупорные П6-139/1, П6-139/1М, П6-139/2, П6-139/2М, П6-139/3, П6-139/3М, П6-139/4, П6-139/5, П6-139/6. Технические условия КНПР.464316.024 ТУ
