Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6, 79452-20

Назначение

Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6 (далее - рабочие эталоны П1-139/х) совместно с антенными измерительно-вычислительными комплексами и измерительными установками предназначены для поверки измерительных антенн и измерений коэффициента усиления (эффективной площади) антенных устройств.

Описание

Принцип действия рабочих эталонов П1-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Конструктивно рабочие эталоны П1-139/х представляют собой пирамидальные рупоры, имеющие форму усечённой пирамиды с прямоугольным основанием и вершиной, с присоединительными фланцами стандарта WR по ГОСТ РВ 51914-2002:

-    для антенны П1-139/1 - WR-187 (сечение 47,55*22,15 мм);

-    для антенны П1-139/2 - WR-137 (сечение 34,85*15,799 мм);

-    для антенны П1-139/3 - WR-90 (сечение 22,86*10,16 мм);

-    для антенны П1-139/4 - WR-62 (сечение 15,799*7,899 мм);

-    для антенны П1-139/5 - WR-42 (сечение 10,668*4,318 мм);

-    для антенны П1-139/6 - WR-28 (сечение 7,112*3,556 мм).

К присоединительному фланцу пирамидального рупора присоединен коаксиальноволноводный переход с соединителями следующих типов:

-    соединитель типа SMA для антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4;

-    соединитель типа K для антенн П1-139/5, П1-139/6.

Коаксиально-волноводные переходы присоединяются к присоединительным фланцам антенн П1-139/х изготовителем.

Конструкция рабочих эталонов П1-139/х обеспечивает в широком диапазоне частот малый коэффициент стоячей волны по напряжению (далее - КСВН) и монотонную частотную зависимость коэффициента усиления. Рабочие эталоны П1-139/х используются в качестве меры коэффициента усиления. Значения коэффициентов усиления в зависимости от частоты определяются при первичной поверке и прилагаются к рабочим эталонам П1-139/х в виде графика.

Совместно с генераторами сигналов рабочие эталоны П1-139/х могут использоваться для возбуждения электромагнитного поля с заданной плотностью потока энергии, а совместно с измерительными приёмными устройствами - для измерений плотности потока энергии.

Общий вид рабочих эталонов П1-139/х представлен на рисунках 1 - 6.

Схемы пломбировки рабочих эталонов П1-139/х от несанкционированного доступа представлены на рисунках 1 - 6.

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

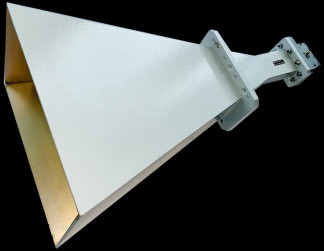

Рисунок 1 - Общий вид рабочего эталона П1-139/1 с указанием места пломбирования

от несанкционированного доступа

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

Рисунок 3 - Общий вид рабочего эталона П1-139/3 с указанием места пломбирования

от несанкционированного доступа

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

1    - рупор;

2    - коаксиально-волноводный переход;

3    - место пломбирования от несанкционированного доступа

Рисунок 6 - Общий вид рабочего эталона П1-139/6 с указанием места пломбирования

от несанкционированного доступа

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность рабочих эталонов П1-139/х в виде шильдика.

Комплектность

Таблица 3 - Комплектность рабочих эталонов П1-139/х

Поверка

осуществляется по документу КНПР.464316.024-01 МП «Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 29 ноября 2019 года.

Основные средства поверки:

-    анализатор электрических цепей векторный ZVA50, регистрационный номер 48355-11 в Федеральном информационном фонде;

-    генератор сигналов SMB100A с опцией В140, регистрационный номер 50188-12 в Федеральном информационном фонде;

-    ваттметр поглощаемой мощности СВЧ NRP40S, регистрационный номер 64926-16 в Федеральном информационном фонде;

-    дальномер лазерный Leica DISTO D510, регистрационный номер 53755-13 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых рабочих эталонов П1-139/х с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к рабочим эталонам для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6

ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц

КНПР.464316.024-01 ТУ Рабочие эталоны для поверки измерительных антенн П1-139/1, П1-139/2, П1-139/3, П1-139/4, П1-139/5, П1-139/6. Технические условия
