| Номер в госреестре | 79459-20 |
| Наименование СИ | Машина разрывная горизонтальная |
| Обозначение типа СИ | SE 066 |
| Изготовитель | "ABB Lorentzen & Wettre", Швеция |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина разрывная горизонтальная SE 066 (далее по тексту - машина) предназначена для автоматического измерения значений силы при проведении механических испытаний образцов картона и бумаги в соответствии с ГОСТ ИСО 1924 -1-96 на производстве АО «Волга».
Принцип действия машины заключается в измерении силы при деформации закрепленного образца, возникающей при перемещении захватного устройства с постоянной заданной скоростью.
Машина состоит из двух конструктивно объединенных блока: нагружения, выполняющего процесс воспроизведение нагрузки, и блока обработки данных, предназначенного для управления циклом нагружения и перемещения активного захвата.
Блок нагружения состоит из механизма фиксации образца и воспроизведения нагрузки, включающего в себя индикатор перемещения и датчик силы.
Блок обработки данных состоит из преобразователя сигналов и жидкокристаллического дисплея с набором функциональных клавиш.
Нагрузка, приложенная к образцу, воспринимается датчиком силы и преобразуется в электрический сигнал, который отображается в значениях измеренной величины на внешнем мониторе машины.
Пломбирование машины SE 066 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

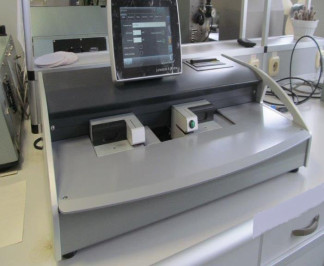

Общий вид машины разрывной горизонтальной SE 066 представлен на рисунках 1 и 2.
Программное обеспечение машины разрывной горизонтальной SE 066 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LW RELEASE |
| Номер версии (идентификационный номер ПО) | V.1.14.17 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование параметра | Значение |
| Диапазон измерений силы, Н | от 20 до 100 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1,0 |
| Диапазон измерения перемещения активного захвата, мм | от 0 до 54 |
| Пределы допускаемой абсолютной погрешности измерения перемещения активного захвата, мм | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение |
| Диапазон воспроизведения (задания) скорости перемещения активного захвата, мм/мин | от 3 до 100 |
| Масса машины, кг, не более | 56,0 |
| Параметры электрического питания: - напряжение переменного тока, В | 220 ±22 |
| - частота переменного тока, Гц | 50 ±1 |
| - потребляемая мощность, В А, не более | 25 |
| Габаритные размеры: - длина, мм, не более | 770 |
| - ширина, мм, более | 510 |
| - высота, мм, не более | 195 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от +15 до +28 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа | от 86,0 до 106 |
наносится типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность машины разрывной горизонтальной SE 066
| Наименование | Обозначение | Количество |
| Машина разрывная горизонтальная | SE 066 | 1 шт. |
| Руководство по эксплуатации | SE 066 РЭ | 1 экз. |
| Паспорт | SE 066 ПС | 1 экз. |
| Методика поверки | SE 066 МП | 1 экз. |
осуществляется по документу SE 066 МП «ГСИ. Машина разрывная горизонтальная SE 066. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 11 декабря 2019 г.
Основные средства поверки:
-гири 4 разряда по Государственной поверочной схеме для средств измерения массы, в диапазоне измерений от 1 г до 10 кг. (Утверждена приказом Росстандарта № 2818 от 29.12.2018 г.) -штангенциркуль цифровой серии 500, (Рег. № 30380-05) диапазон измерений от 0 мм до 300 мм, погрешность ± 0,03 мм
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к машине разрывной горизонтальной SE 066
Государственная поверочная схема для средств измерения силы. Утверждена приказом Росстандарта № 2498 от 22.10.2019
ГОСТ ИСО 1924-1-96 Бумага и картон. Определение прочности при растяжении. Часть 1. Метод нагружения с постоянной скоростью
