Преобразователи тока в напряжение ПТН ОИ-05, 79462-20

79462-20
Преобразователи тока в напряжение ПТН ОИ-05 (далее - преобразователи) предназначены для преобразования унифицированных сигналов постоянного электрического тока в унифицированные сигналы постоянного электрического напряжения.
Карточка СИ
Номер в госреестре 79462-20
Наименование СИ Преобразователи тока в напряжение
Обозначение типа СИ ПТН ОИ-05
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа
Год регистрации 2020
Срок свидетельства 02.11.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи тока в напряжение ПТН ОИ-05 (далее - преобразователи) предназначены для преобразования унифицированных сигналов постоянного электрического тока в унифицированные сигналы постоянного электрического напряжения.

Описание

Принцип действия преобразователей основан на преобразовании протекающего через резистор постоянного электрического тока в постоянное электрическое напряжение.

Преобразователь представляет собой печатную плату с установленными на ней прецизионными резисторами и винтовыми клеммами для внешних подключений. Печатная плата устанавливается в крепежный профиль, фиксируется боковыми крышками с двух сторон и при помощи опорного элемента крепится на DIN-рейке. Крепежный профиль и боковые крышки проклеены для механической прочности и предотвращения доступа к токоведущим частям и площадке для пайки.

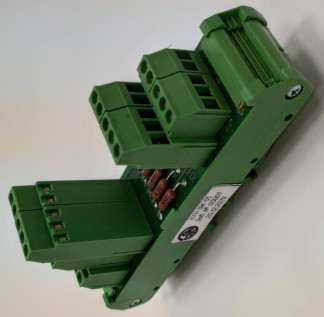

Общий вид средства измерений, схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон преобразований входного сигнала постоянного электрического тока, мА

от 4 до 20

Диапазон изменений выходного сигнала постоянного электрического напряжения, В

от 1 до 5

Пределы допускаемой приведенной к нормирующему значению погрешности преобразований, %

Нормирующее значение, В

±0,5

5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Количество каналов преобразования

5

Максимально допустимое значение входного сигнала постоянного электрического тока, мА

22

Номинальная потребляемая мощность (одного канала преобразования), Вт, не более

0,2

Номинальный диаметр присоединяемого провода, мм2

от 0,2 до 2,5

Габаритные размеры, мм, не более:

- длина

130

- ширина

40

- высота

80

Масса, кг, не более

0,2

Условия эксплуатации:

- температура окружающей среды, °С

от -15 до +40

- относительная влажность, %, не более

80

- атмосферное давление, кПа (мм рт.ст.)

от 84,0 до 106,7 (от 630 до 800)

Средний срок службы, лет

Средняя наработка на отказ, ч, не менее

20

90000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователь тока в напряжение

ПТН 0И-05

1 шт.

Паспорт

ПТН 0И-05 ПС

1 экз.

Руководство по эксплуатации

ПТН 0И-05 РЭ

1 экз. 1)

Методика поверки

МП 55-26-2019

1 экз. 1)

1) - допускается прилагать один экземпляр на поставляемую партию.

Поверка

осуществляется по документу МП 55-26-2019 «ГСИ. Преобразователи тока в напряжение ПТН ОИ-05. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 01 апреля 2020 г.

Основные средства поверки:

-    рабочий эталон 2 разряда согласно Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А» (калибратор электрических сигналов СА, мод. СА 100, регистрационный номер в Федеральном информационном фонде 19612-03);

-    рабочий эталон 2 разряда согласно Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» (мультиметр 3458А, регистрационный номер в Федеральном информационном фонде 25900-03).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик преобразователей с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 26.51.43.117-015-15301121-2019. Преобразователь тока в напряжение ПТН ОИ-05. Технические условия

79462-20
Номер в ГРСИ РФ:
79462-20
Производитель / заявитель:
Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа
Год регистрации:
2020
Cрок действия реестра:
02.11.2025
