| Номер в госреестре | 79463-20 |
| Наименование СИ | Контроллеры-калибраторы гидравлические интеллектуальные |
| Обозначение типа СИ | ГИК |
| Изготовитель | Общество с ограниченной ответственностью "Метрология-Комплект" (ООО "Метрология-Комплект"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 02.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры-калибраторы гидравлические интеллектуальные ГИК (далее -контроллеры) предназначены для воспроизведений и измерений избыточного давления жидкостей.
Принцип действия контроллеров основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов от встроенных измерительных преобразователей давления, их микропроцессорной обработки и последующем отображении на дисплее.
Конструктивно контроллеры состоят из силового модуля, предназначенного для создания давления в системе, интерфейсного модуля с сенсорным экраном, предназначенного для управления работой силового модуля и настройки контроллера, а также отображения текущей информации: измеренное давление, давление уставки, единицы измерения и статус работы контроллера.
Силовой модуль выполнен в индивидуальном корпусе, к которому подключается расширительный бак, заполняемый рабочей жидкостью (маслом, водой, жидкостями марки ПМС или спиртом) общим объемом 0,5 л. Силовой блок осуществляет регулирование давления со скоростью до 4 МПа/с. В интерфейсный модуль встроен емкостной сенсорный экран, с помощью которого осуществляется управление контроллером в ручном или полуавтоматическом режимах. Ручной режим позволяет задавать давление уставки и единицы измерения, в полуавтоматическом режиме контроллер последовательно проходит через ряд точек, заданных пользователем. Интерфейсный модуль по заказу может быть совмещен с коллектором на 1-5 портов с накидной гайкой М20*1,5. В исполнении с коллектором по заказу могут быть установлены: отсечные вентили, индикаторный манометр и блок питания с разъемами на лицевой панели для поверяемых датчиков давления. Исполнение с коллектором содержит специальную подставку для слива остатков рабочей жидкости.
Контроллеры имеют несколько модификаций, отличающихся диапазоном воспроизведений избыточного давления и пределами допускаемой приведенной (к верхней границе диапазона) погрешности.
Контроллеры могут выпускаться в кислородном исполнении.
Общий вид контроллеров, места пломбирования от несанкционированного доступа и нанесения знака поверки представлены на рисунке 1.
Место пломбирования от несанкционированного доступа

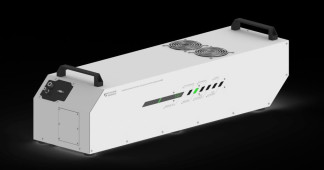

а) Общий вид силового модуля с указанием мест пломбирования от несанкционированного
доступа.
г-' 40т
Эй»
Ко»1Г|;
Место пломбирования от несанкционированного доступа
б) Общий вид интерфейсного модуля с указанием мест пломбирования от несанкционированного доступа.
в) Общий вид интерфейскного модуля, совмещенного с коллектором, с указанием мест пломбирования от несанкционированного доступа.
Контроллеры имеют встроенное- программное обеспечение (далее -ПО), которое является неотъемлемой частью контроллеров. ПО предназначено для управления работой контроллеров, отображения результатов измерений, настройки. При работе преобразователей пользователь не имеет возможности влиять на полученные в процессе измерений данные.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | HIC |
| Номер версии (идентификационный номер ПО), не ниже | 1.2а |
| Цифровой идентификатор ПО | 0x4B210990 |
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Диапазоны воспроизведений/измерений избыточного давления, МПа1) 2) | от 0 до 30 от 0 до 60 от 0до 62 |
| Пределы допускаемой приведенной (к верхней границе диапазона) погрешности воспроизведений/измерений избыточного давления, %2) | ±0,02; ±0,05; ±0,1 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление воздуха, кПа | от 16 до 24 от 38 до 78 от 98 до 104 |
| Примечания 1) единицы измерения давления могут меняться в меню встроенного программного обеспечения контроллеров (Па, гПа, кПа, МПа, кгс/см2, кгс/м2, бар, мбар, psi); 2) конкретное значение указано в паспорте и зависит от модификации контроллера. | |
Таблица 3 - Основные технические характеристики контроллеров
| Наименование характеристики | Значение |
| Рабочая среда | масло, вода, спирт, жидкости марки ПМС |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±4 |
| Потребляемая мощность, Вт, не более | 500 |
| Габаритные размеры силового модуля (длинахширинахвысота), мм, не более | 1000x300x300 |
| Масса силового модуля, кг, не более | 50 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +20 °С, %, не более - атмосферное давление, кПа | от +16 до +24 60 от 84 до 106,7 |
| Скорость регулирования давления, МПа/c | от 0,4 до 4 |
| Наименование характеристики | Значение |
| Нестабильность поддержания давления, % ВПИ * | 0,005 |
| Средняя наработка на отказ, ч | 15000 |
| Средний срок службы, лет | 5 |
| * ВПИ - верхний предел измерений/воспроизведения | |
наносится на корпус контроллеров в виде наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность контроллеров
| Наименование | Обозначение | Количество |
| Контроллер гидравлический интеллектуальный | ||
| ГИК в составе: | ||
| - модуль силовой | - | 1 шт. |
| - модуль интерфейсный | - | 1 шт. |
| Коллектор от 1 до 5 портов (опция) | - | 1 шт. |
| Кабель соединительный | - | 1 шт. |
| Бак для рабочей жидкости | - | 1 шт. |
| Рукав гидравлический высокого давления | - | 1 шт. |
| Рукав гидравлический низкого давления | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-108-20 | 1 экз. |
осуществляется по документу ИЦРМ-МП-108-20 «Контроллеры-калибраторы гидравлические интеллектуальные ГИК. Методика поверки», утвержденному ООО «ИЦРМ» 28.04.2020 г. Основные средства поверки:
- рабочий эталон по приказу № 1339 от 29.06.2018 г. Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, класс точности 0,005;
- рабочий эталон 1-ого разряда по приказу № 1339 от 29.06.2018 г. Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, классы точности 0,01; 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых контроллеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа (ФГУП «ВНИИФТРИ»)»
ТУ 26.51.66-004-32573803-2019 Контроллеры-калибраторы гидравлические интеллектуальные ГИК. Технические условия
