| Номер в госреестре | 79465-20 |
| Наименование СИ | Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785 |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), г. Королев, Московской обл. |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785 (далее - АИИС ВГТД-23) предназначена для измерений: давления; температуры; расхода массового и объемного; виброускорения; частоты переменного тока; напряжения постоянного тока; напряжения переменного тока; силы постоянного тока; силы переменного тока, а также для отображения результатов измерений и их регистрации.
Принцип действия АИИС ВГТД-23 основан на передаче измеряемых величин по каналам связи в измерительные модули для цифрового преобразования и регистрации с последующей передачей для отображения средствами вычислительной техники на автоматизированном рабочем месте (АРМ).
Конструктивно АИИС ВГТД-23 состоит из: стойки приборной АИИС, шкафа кроссового АИИС, АРМ АИИС, АРМ «Сервер», статива датчиков давления, комплекса измерения температур MIC-140, комплекта первичных измерительных преобразователей (1111), комплекта кабелей.
Функционально АИИС ВГТД-23 включает в себя две группы измерительных каналов
(ИК).
Первая группа представляет из себя ИК физических величин, состоящих из ПП, преобразующих измеряемые параметры в электрические величины, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного MIC-036 (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники АРМ АИИС ВГТД-23.
К данной группе относятся:
ИК давления барометрического абсолютного;
ИК давления избыточного и перепада давлений жидких и газообразных сред;
ИК температуры жидких и газообразных сред (с ПП терморезистивного типа);
ИК температуры газообразных сред (с ПП термоэлектрического типа);
ИК расхода жидкостей массового и объемного;
ИК виброускорения;
ИК частоты переменного тока;
ИК напряжения постоянного тока;
ИК напряжения переменного тока;
ИК силы постоянного тока;
ИК силы переменного тока.
Вторая группа представляет из себя ИК электрических величин, соответствующих значениям физических параметров, определяемых по градуировочным характеристикам ПП.
К данной группе относятся:
ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований 1111 термоэлектрического типа ХА (К);
ИК частоты переменного тока, соответствующей значениям частоты вращения ротора;
ИК силы постоянного тока, соответствующей значению давления;
ИК частоты вращения, соответствующей значениям частоты вращения ротора.
Принцип действия ИК:
- давления барометрического абсолютного основан на передаче измерительного сигнала от барометра рабочего сетевого БРС-1М-1 в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
- давления избыточного и перепада давления жидких и газообразных сред основан на передаче измерительного сигнала от преобразователей давлений и перепада давлений измерительных АИР-10 в виде токового сигнала на модуль АЦП МС-114С в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- температуры жидких и газообразных сред (с 11 терморезистивного типа) основан на передаче измерительного сигнала от термопреобразователей сопротивления ДТС214, ТП-9201 в виде значения сопротивления на модуль АЦП MC-227R в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- температуры газообразных сред (с 1111 термоэлектрического типа) основан на передаче измерительного сигнала от термоэлектрических преобразователей ТП-2088 в виде напряжения постоянного тока на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
- расхода жидкостей массового и объемного основан на передаче измерительных сигналов от счетчиков-расходомеров массовых MicroMotion и ЭМИС-МАСС 260 в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
- виброускорения основан на передаче измерительного сигнала от вибропреобразователей АР2038 в виде напряжения переменного тока на модуль АЦП МС-201 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- частоты переменного тока, основан на передаче измерительного сигнала на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения, а частоты переменного тока, соответствующей частоте вращения ротора двигателя основан на передаче измерительного сигнала в виде частоты переменного тока через нормализатор МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- напряжения постоянного тока основан на передаче измерительного сигнала на модуль АЦП МС-227И в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- напряжения переменного тока основан на передаче измерительного сигнала от преобразователей напряжения измерительного CV3-500 в виде сигнала напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- силы постоянного тока основан на передаче измерительного сигнала от преобразователей силы тока измерительных ПИТ-2000(1000)-У-Б40 и ПИТ-200-У-Б40 в виде изменения напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- силы переменного тока основан на передаче измерительного сигнала от преобразователя силы тока измерительного ПИТ-200-У-Б40 в виде изменения напряжения на модуль АЦП МС-114 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА (К) основан на передаче измерительного сигнала на комплекс измерения температур MIC-140 и далее, в виде цифрового кода на АРМ АИИС ВГТД-23 для отображения;
- частоты переменного тока, соответствующей значениям частоты вращения ротора основан на передаче измерительного сигнала в виде частоты переменного тока через нормализатор сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- силы постоянного тока, соответствующей значениям давления типа основан на передаче измерительного сигнала в виде токового сигнала на модуль АЦП МС-114С в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения;
- частоты вращения, соответствующей частоте вращения ротора основан на преобразовании частоты зубчатого ферромагнитного колеса, закрепленного на валу агрегата в электрические импульсы, их передачей через нормализатор сигналов МЕ-401 на модуль АЦП МС-451 в MIC для преобразования в цифровой код с последующей передачей на АРМ АИИС ВГТД-23 для отображения.
По условиям эксплуатации система удовлетворяет требованиям гр. УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от 10 до 30 °С, относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С и атмосферным давлением от 84 до 106 кПа без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- запиранием ключом замка на дверях стоек приборных (рисунки 16, 17);
- запиранием ключом замка на дверях шкафа кроссового (рисунок 18);
- наклеиванием наклеек на двери шкафа кроссового и шкафов и стоек приборных (коммутационных).
Общий вид составных частей средства измерений представлен на рисунках 1-15.

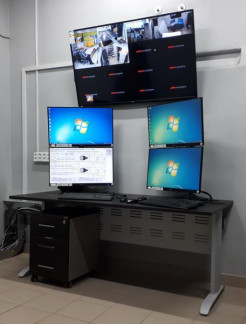

Рисунок 1 - Автоматизированные рабочие места АИИС и Сервер. Вид внешний
Рисунок 5 - Преобразователь расхода массовый Рисунок 6 - Преобразователи тока ПИТ-ЭМИС-МАСС 260. Вид внешний 200-У-Б40. Вид внешний
Рисунок 9 - Преобразователь виброускорения Рисунок 10 - Комплекс измерения темпера-АР2038Р. Вид внешний тур MIC-140. Вид внешний
Рисунок 15 - Преобразователи напряжения Рисунок 16 - Замок двери стойки приборной CV3-500. Вид внешний АИИС. Вид внешний
Рисунок 18 - Замок и ключ шкафа
утверждения типа и поверки и запирания стой-
кроссового. Вид внешний
ки приборной АИИС
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) АИИС входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll. Идентификационные данные ФПО приведены в Таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологические характеристики (МХ) ИК АИИС приведены в таблице 2.
Таблица 2 - МХ ИК АИИС
| Наименование характеристики (обозначение параметра) | Значение |
| ИК давления барометрического абсолютного | |
| Диапазон измерений давления абсолютного, кПа | от 94,66 до 104,0 |
| Пределы допускаемой абсолютной погрешности измерений давления абсолютного, Па | ±67,0 |
| Количество ИК (Рн^н)) | 1 |
| ИК давления избыточного и перепада давлений жидких и газообразных сред | |
| Диапазон измерений перепада давления, кПа | от 0 до 24,5 |
| Пределы допускаемой, приведенной к верхнему пределу (ВП) погрешности измерений перепадов давления, % | ±0,5 |
| Количество ИК (ДРотб, ДРпер) | 2 |
| Диапазон измерений перепада давления, кПа | от 0 до 34,3 |
| Пределы допускаемой, приведенной (к ВП) погрешности измерений перепадов давления, % | ±0,5 |
| Количество ИК (ДРвент) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 98,1 |
| Пределы допускаемой, приведенной (к ВП) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Рпзк) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 245,2 |
| Пределы допускаемой, приведенной (к ВП) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Рвен, Рред, Рв прив) | 3 |
| Диапазон измерений давления избыточного, кПа | от 0 до 392,3 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Рвхвент, Ргорловент, Р*к, Рмспер) | 4 |
| Диапазон измерений давления избыточного, кПа | от 0 до 392,3 |
| Пределы допускаемой приведенной к нормированному значению (НЗ) (НЗ=245,2 кПа) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Рвхтопл(Ртв)) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 392,3 |
| Пределы допускаемой приведенной к НЗ (НЗ=245,2 кПа) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Р*отб, Рмсотб) | 2 |
| Диапазон измерений давления избыточного, кПа | от 0 до 784,5 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Ртп) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 980,7 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±0,5 |
| Количество ИК (Ррез1... Ррез4) | 4 |
| Диапазон измерений давления избыточного, кПа | от 0 до 980,7 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Рстф) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 980,7 |
| Пределы допускаемой приведенной к НЗ (НЗ=784,5 кПа) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Рм) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 1471,0 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Рт осн) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 2451,7 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Рт1пуск) | 1 |
| Диапазон измерений давления избыточного, кПа | от 0 до 3922,7 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений давления избыточного, % | ±1,0 |
| Количество ИК (Ртр) | 1 |
| ИК температуры жидких и газообразных сред | |
| Диапазон измерений температуры, °С (К) | от -60 до +70 (от 213 до 343) |
| Пределы допускаемой относительной погрешности измерений температуры, % | ±0,5 |
| Количество ИК (1;н1.. Лнб) | 6 |
| Диапазон измерений температуры, °С | от -40 до +80 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±1,5 |
| Количество ИК (1;вх топл) | 1 |
| Диапазон измерений температуры, °С | от -40 до +150 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±1,5 |
| Количество ИК (1м) | 1 |
| Диапазон измерений температуры, °С | от 0 до 175 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±1,5 |
| Количество ИК (1м вых) | 1 |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±1,5 |
| Количество ИК (1*м) | 1 |
| Диапазон измерений температуры, °С | от 0 до 300 |
| Пределы допускаемой приведенной к НЗ (НЗ=250 °С) погрешности измерений температуры, % | ±1,0 |
| Количество ИК (1*отб, 1;мсотб) | 2 |
| Диапазон измерений температуры, °С | от 0 до 300 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±1,0 |
| Количество ИК (1;мспер) | 1 |
| ИК расхода жидкостей массового и объемного | |
| Диапазон измерений расхода массового, кг/ч | от 50 до 200 |
| Пределы допускаемой относительной погрешности измерений расхода массового, % | ±0,5 |
| Количество ИК (втопл) | 1 |
| Диапазон измерений расхода объемного, л/ч | от 65 до 260 |
| Пределы допускаемой относительной погрешности измерений расхода объемного, % | ±0,7 |
| Количество ИК (вотопл) | 1 |
| ИК виброускорения | |
| Диапазон измерений виброускорения, в диапазоне частот от 653 до 713 Гц, g | от 0 до 20 |
| Пределы допускаемой, приведенной (к ВП) погрешности измерений виброускорения, % | ±12 |
| Количество ИК (g3... g6) | 4 |
| Диапазон измерений виброускорения, в диапазоне частот от 600 до 713 Гц, g | от 0 до 20 |
| Пределы допускаемой, приведенной (к НЗ=10 g) погрешности измерений виброускорения, % | ±12 |
| Количество ИК (g1, g2) | 2 |
| ИК частоты переменного тока | |
| Диапазон измерений частоты переменного тока, Гц | от 380 до 480 |
| Пределы допускаемой приведенной (к ДИ) погрешности измерений частоты, % | ±1,5 |
| Количество ИК (f) | 1 |
| ИК напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 36 |
| Пределы допускаемой приведенной (к Н3=30 В) погрешности измерений напряжения постоянного тока, % | ±1,5 |
| Количество ИК (Urc) | 1 |
| ИК напряжения переменного тока | |
| Диапазон измерений напряжения переменного тока, В | от 0 до 250 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения переменного тока, % | ±2,5 |
| Количество ИК (Urn.. .игтз) | 3 |
| ИК силы постоянного тока | |
| Диапазон измерений силы постоянного тока, А | от 0 до 200 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ±1,5 |
| Количество ИК (Jrc2) | 1 |
| Диапазон измерений силы постоянного тока, А | от 0 до 800 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ±1,5 |
| Количество ИК (Irc2) | 1 |
| Диапазон измерений силы постоянного тока, А | от 0 до 1000 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ±1,5 |
| Количество ИК (Jrc1) | 1 |
| Диапазон измерений силы постоянного тока, А | от 0 до 2000 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ±1,5 |
| Количество ИК (!гс!) | 1 |
| ИК силы переменного тока | |
| Диапазон измерений силы переменного тока, А | от 0 до 150 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы переменного тока, % | ±2,5 |
| Количество ИК (Im... IrT3) | 3 |
| ИК напряжения постоянного тока, соответствующего значениям температуры в диапазоне преобразований первичных измерительных преобразователей термоэлектрического типа ХА (К) | |
| Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1000 °С, мВ | от 0 до 41,276 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Количество ИК 0рез1.. Лрез5) | 5 |
| Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1100 °С, мВ | от 0 до 45,119 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, % | ±0,2 |
| Количество ИК 0*т) | 1 |
| Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 800 °С, мВ | от 0 до 33,275 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±0,2 |
| Количество ИК (t*^, t^2) | 2 |
| Диапазон измерений напряжения постоянного тока, соответствующий изменению температуры от 0 до 1300 °С, мВ | от 0 до 52,410 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений температуры, % | ±0,2 |
| Количество ИК (t*H.. Л*г30) | 30 |
| ИК частоты переменного тока, соответствующей значениям частоты вращения ротора | |
| Диапазон измерений частоты переменного тока, соответствующий изменению частоте вращения ротора в диапазоне от 3979 до 43775 об/мин, Г ц | от 8,33 до 91,67 |
| Пределы допускаемой приведенной к нормированному значению (НЗ=83,33 Гц) погрешности измерений частоты, % | ±0,15 |
| Количество ИК (n1) | 1 |
| ИК силы постоянного тока, соответствующей значениям давления | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к ВП) погрешности измерений силы постоянного тока, % | ±0,1 |
| Количество ИК (!рез!... !рез5) | 5 |
| ИК частоты вращения, соответствующей значениям частоты вращения ротора | |
| Диапазон измерений частоты вращения, соответствующий значениям частоты вращения ротора ГВ в диапазоне (10-120%): - от 3850 до 46200 об/мин (для АИ-9); - от 3675 до 44100 об/мин (для АИ-9В). | от 49,58 до 595,00 |
| Пределы допускаемой приведенной к нормированному значению (НЗ=495,83 Гц) погрешности измерений частоты, % | ±0,15 |
| Количество ИК (n2) | 1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±1 |
| Потребляемая мощность, ВА, не более | 2000 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не более: | |
| - стойка приборная АИИС - шкаф кроссовый АИИС - автоматизированные рабочие место АИИС и Сервер - статив датчиков давления - комплекс измерения температур MIC-14 | 2165x603x803 2000x1260x402 800x1600x600 1400x400x400 390x300x98 |
| Масса составных частей, кг, не более: | |
| - стойка приборная АИИС | 176 |
| - шкаф кроссовый АИИС | 200 |
| - автоматизированные рабочие места АИИС и Сервер | 24,8 |
| - статив датчиков давления | 52 |
| - комплекс измерения температур MIC-140 | 11 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха при температуре +25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол-во, шт./экз. |
| 1 | 2 | 3 |
| Система автоматизированная информационноизмерительная для испытаний ВГТД стенда НО1785, в том числе первичные и вторичные преобразователи: - абсолютного давления, БРС-1М (16006-97); - массового расхода, ЭМИС-МАСС 260 (42953-15); - относительно давления, АИР10 (31654-09); - температуры, ТП 9201 (48114-11); - температуры, ТП-2088 (61084-15); - температуры, ДТС214 (28354-10); - виброускорения, АР-2038 (50840-12); - силы тока, ПИТ-2000, ПИТ-1000, ПИТ-200 (7491019); - напряжения, CV3-500 (57088-14); -частоты вращения, DSD 2210.01 SHV (74434-19) - комплекс измерения температур магистральномодульный MIC-140 (46517-11); - комплекс измерительно-вычислительный MIC-036 (20859-09). | МБДА.2432.0302.000 | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Руководство по эксплуатации | МБДА.2432.0302.000 РЭ | 1 экз. |
| Формуляр | МБДА.2432.0302.000 ФО | 1 экз. |
| Методика поверки | МБДА.2432.0302.000 МП | 1 экз. |
осуществляется по документу МБДА.2432.0302.000 МП «Государственная система обеспечения единства измерений. Система автоматизированная информационно-измерительная для испытаний ВГТД стенда НО1785. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.06.2020 г.
Основные средства поверки:
- калибратор процессов, документирующий Fluke 753 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 49876-12).
- калибратор универсальный Н4-7 (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и стойку приборную АИИС.
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к системе, автоматизированной информационно-измерительной для испытаний ВГТД стенда НО1785
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.648-2015 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-2 до 2109 Гц
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от
1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
