Номер в госреестре | 79466-20 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | WD, 2WD |
Изготовитель | HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея |
Год регистрации | 2020 |
Срок свидетельства | 02.11.2025 |
МПИ (интервал между поверками) | 8 лет |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы тока WD, 2WD (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, устройствам защиты и управления в электрических цепях переменного тока частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы являются однофазными или двухфазными трансформаторами опорного типа с литой изоляцией, выполненной из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции.
Выводы первичной обмотки расположены на верхнем торце трансформаторов, подключение токоведущих шин осуществляется к прямоугольным контактным площадкам для каждой шины. Клеммная коробка вторичных выводов снабжена изоляционной пломбируемой крышкой для предотвращения несанкционированного доступа.
Трансформаторы выпускаются в модификациях: WD-122WR, 2WD-122R, 2WD-122WR, 2WD-123WR, 2WD-241WR, 2WD-241R, WD-241WR. Модификации отличаются габаритными размерами и массой.
Структура обозначения трансформаторов:
XWD - XXX W R
Наличие обмоток для защиты
Конструктивные особенности:
W - наличие выступов для установки;
Отсутствие символа - отсутствие выступов для установки
Обозначение в зависимости от габаритных размеров; выбирается из ряда: 122; 123; 241
Обозначение типа трансформатора тока
Отсутствие символа - наличие одного сердечника;
2 - наличие двух сердечников.

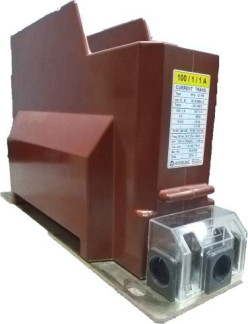

Общий вид трансформаторов с указанием места пломбирования от несанкционированного доступа представлен на рисунках 1 -3.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
Наименование характеристики | Значение для модификаций | |||
WD-122WR | 2WD-123WR; 2WD-122WR; 2WD-122R | WD-241R | 2WD-241WR; 2WD-241R; WD-241WR | |
Номинальное напряжение, кВ | 10; 20 | 6; 15 | ||
Наибольшее рабочее напряжение, кВ | 12; 24 | ,5 ,2; | ||
Номинальный первичный ток, А | от 5 до 4000 | |||
Номинальный вторичный ток, А | 1; 5 | |||
Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, ВА | 15; 30 | 5; 10; 15; 30 | 15; 30 | 15; 30 |
Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 | 0,5 | 0,5; 1 | - | 0,5; 1 |
Классы точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5Р;10P | 5Р | 5Р;10P | 5Р |
Номинальная частота переменного тока, Гц | 50; 60 | |||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений, не более | 11,86 | |||
Номинальная предельная кратность Кном вторичных обмоток для защиты | 20 |
Таблица 2 - Основные технические характеристики трансформаторов
Наименование характеристики | Значение для модификаций | |||||
WD-122WR | 2WD-122WR | 2WD-122R | 2WD-123WR | 2WD-241WR; WD-241WR | 2WD-241R WD-241R | |
Габаритные размеры (длинахширинахвысота), мм, не более | 355x148x280 | 335x148x276 | 335x148x221 | 455x148x276 | 345x178x340 | 345x178x280 |
Масса, кг, не более | 24 | 22 | 22 | 24 | 45 | 40 |
Рабочие условия измерений: - температура окружающей среды, °С | от -25 до +40 | |||||
Средняя наработка на отказ, ч | 159600 | |||||
Средний срок службы, лет | 15 |
наносится методом трафаретной печати на табличку с техническими данными трансформаторов и типографским способом на титульный лист паспорта.
Таблица 3 - Комплектность трансформаторов
Наименование | Количество |
Трансформатор тока WD, 2WD | 1 шт. |
Паспорт | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный переносной «ТТИП» (регистрационный номер в Федеральном информационном фонде 39854-08);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Техническая документация изготовителя
