| Номер в госреестре | 79471-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НОЛ-СЭЩ-10-2 У2 |
| Изготовитель | Общество с ограниченной ответственностью "Русский трансформатор" (ООО "Русский трансформатор") (изготовлены в 2010 г.), г. Самара |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НОЛ-СЭЩ-10-2 У2 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения выполнены в виде опорной конструкции. Корпус трансформаторов напряжения изготовлен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.
Выводы первичной обмотки «А», «Х» расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток «а», «х» размещены в нижней части трансформатора напряжения на клеммной колодке.
Трансформаторы напряжения укомплектованы прозрачной пластмассовой крышкой, которая предусматривает возможность пломбирования выводов измерительной обмотки для защиты от несанкционированного доступа.

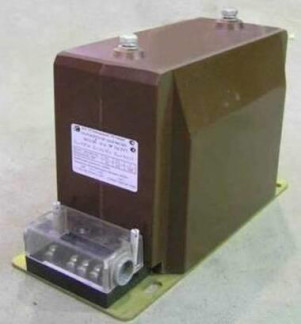

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение для заводских номеров |
| 01220-10, 01221-10, 01222-10, 01290-10, 01291-10, 01292-10, 01211-10, 01212-10, 01213-10, 01202-10, 01203-10, 01204-10, 01287-10, 01288-10, 01289-10, 01210-10, 01209-10, 01208-10, 01217-10, 01218-10, 01219-10, 01293-10, 01294-10, 01295-10 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НОЛ-СЭЩ-10-2 У2 | 24 шт. |
| Паспорт | НОЛ-СЭЩ-10-2 У2 | 24 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10 (регистрационный номер в Федеральном информационном фонде 46942-10);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НОЛ-СЭЩ-10-2 У2
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 54 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
