| Номер в госреестре | 79473-20 |
| Наименование СИ | Преобразователи измерительные многофункциональные |
| Обозначение типа СИ | "ПАРМА Т400" |
| Изготовитель | Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 02.11.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные многофункциональные «ПАРМА Т400» (модификации класс А и класс S) (далее по тексту - Т400) предназначены для измерений параметров электрической энергии в системах энергоснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц с последующей передачей их через последовательный интерфейс RS-485 на контроллер верхнего уровня систем АИИС по одному из протоколов MODBUS RTU, MODBUS ASCII или МЭК 60870-5-101.
Преобразователи измерительные многофункциональные «ПАРМА Т400» могут применяться в электрических сетях напряжением <0,4 кВ непосредственно, или относительно вторичного трансформатора, в сетях среднего и высокого напряжения в качестве элемента нижнего уровня в системах АИИС на объектах производства, преобразования, передачи и распределения электроэнергии в электроэнергетике и различных отраслях промышленности.
Принцип действия Т400 основан на одновременном измерении параметров электрической энергии, преобразовании измерительной информации в цифровой код с последующей передачей на микроконтроллер через последовательный интерфейс RS-485 по одному из протоколов MODBUS RTU, MODBUS ASCII или МЭК 60870-5-101
Скорость обмена данными по основному интерфейсу RS-485: от 9600 до 230400 бод (программируется).
Передача измеренных данных осуществляется по запросу внешней стороны.
Измеряемые сигналы токов и напряжений через клеммник поступают на схему согласования уровней.
Измеряемые сигналы токов подключаются к схеме согласования через измерительные трансформаторы тока, расположенные на печатной плате преобразователя. С выхода схемы согласования, измеряемые сигналы поступают на АЦП, где преобразуются в цифровой код и поступают в микроконтроллер (CPU), который производит их обработку и вычисление результирующих параметров. Сформированный набор параметров передается через интерфейс RS-485 по внешнему запросу по одному их указанных протоколов.
Интерфейсные разъемы при помощи оптической развязки, гальванически развязаны от основной измерительной схемы.
Схема питания Т400 выполнена с применением трансформатора и обеспечивает полную гальваническую развязку прибора от сети питания.
Т400 является полностью автоматизированным, стационарным измерительным преобразователем, который устанавливается на объекте эксплуатации посредством крепления как на 35-мм DIN-рейку, так и на панель.
Проведение конфигурирования, диагностики и поверки Т400, осуществляется при помощи ПК через интерфейс USB.
Корпус преобразователя изготовлен из ударопрочного пластика ABS.
Крышка преобразователя имеет клеммный блок, к которому подключаются измеряемые
цепи, цепи питания и проводной рабочий интерфейс RS-485.
На передней панели Т400 расположен светодиодный индикатор «Работа» и разъем интерфейса USB.
Т400 выпускаются двух классов, класс А - повышенной точности и класс S - менее точные.

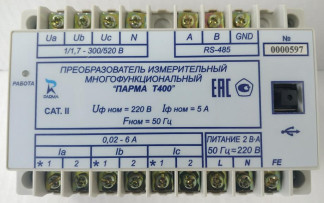

Общий вид Т400 представлен на рисунке 1.
И
I
ILL LLU
Рисунок 3 -Схема пломбирования от несанкционированного доступа
1 - Место для пломбирования и 2 - место нанесения знака поверки в виде наклейки
Программное обеспечение (далее - ПО) Т400 предназначено для обработки, представления данных, выполнения основных технологических и сервисных функций, а также для выполнения самодиагностики регистраторов.
Встроенное ПО Т400 устанавливается на заводе-изготовителе с использованием специальных программно-технических средств.
Для защиты от преднамеренных и непреднамеренных изменений блоков данных, включающих в себя параметры конфигурации и архивы, предусмотрено разграничение доступа к функциям операционной системы и к данным встроенного ПО.
Идентификационные данные ПО Т400 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (Идентификационный номер) | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| Программа конфигурации и отображения результатов измерений T400 | T400Link | 1.4.0.7 | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с Р 50.2.077-2014.
Нормируемые метрологические характеристики Т400 приведены в таблице 2, соответствие погрешностей измерения классам А и S обозначены буквами A и S соответственно Таблица 2 - Нормируемые метрологические характеристики Т400__
| Характеристика выходного сигнала | Диапазон | Пределы допускаемой основной погрешности А - абсолютной, 5- относительной, %, у- приведенной, % | Дополнительные условия | |
| Действующее значение напряжения переменного тока (фазного) иф,В | от 1 до 300 | от 1 до 100 | А=±(0,0005-Х+0,05) (А) | ^„«=57,74 В |
| S =±0,1 (А) | ||||
| от 100 до 300 | A=±0,1(6) . | Цном=220 В | ||
| S=±0,15 1) (у) | ||||
| Действующее значение междуфазного напряжения Цмф , В | от 1,7 до 520 | от 1,7 до 100 | A=±(0,001 X+0,05) (А) | ^<*=100 В |
| S=±0,15 (А) | ||||
| от 100 до 520 | A=±0,1 (5) ; | Пном=380 В | ||
| S=±0,15 (у) | ||||
| Действующее значение напряжения нулевой последовательности Uo ,В | от 1 до 300 | от 0 до 100 | A=±(0,0005-X+0,05) (А) | ^„«=57,74 В |
| S=±0,1 (А) | ||||
| от 100.01 до 300 | A=±0,1 (5) | Цном=220 В | ||
| S=±0,15 ^ (y) | ||||
| Частота переменного тока f , Гц | от 40 до 60 | Л=±0,01 (А) | ^ом 50 Гц U>10 B | |
| Действующее значение силы переменного тока (фазного) 1ф , А | от 0,02 до 6 | от 0,02 до 3 | A= ±(0,00125 •Х+0,00075) (А) | 1ном 5 A |
| S=±0,005 (А) | ||||
| от 3 до 6 | A= ±(0,00125 Х+0,00075) (А) | |||
| S= ±0,15 2) (y) | ||||
| Действующее значение тока нулевой | от 0,02 до 6 | от 0,02 до 3 | A=±(0,00125 X+0,00125) (А) | |
| S=±0,005 (А) | ||||
| Характеристика выходного сигнала | Диапазон | Пределы допускаемой основной погрешности А - абсолютной, 5- относительной, %, у- приведенной, % | Дополнительные условия | |||
| последовательности Io , А | от 3 до 6 | A=±(0,00125 X+0,00125) (А) | ||||
| S=±0,15 2) (у) | ||||||
| Активная мощность | ||||||
| По одной фазе Р, Вт | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075-(Рк/Ри-1), (б) | 1 tos9 I >0,5 | ||
| S=±1,25 (А) | 1 tos9 I >0,2 | |||||
| от 500,1 до 1800 | А=±(0,25+0,0075-(Рк/Ри-1), (б) | сosф | >0,5 | |||
| S=±0,25 3) (у) | сosф | >0,2 | ||||
| По трем фазам Р, Вт | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075-(Рк/Ри-1), (б) | I tos9 I >0,5 | ||
| S=±1,25 (А) | I сosф I >0,2 | |||||
| от 1500,1 до 5400 | А=±(0,25+0,0075-(Рк/Ри-1), (б) | I сosф I >0,5 | ||||
| S=±0,25 3) (у) | сosф | >0,2 | ||||
| Реактивная мощность | ||||||
| По одной фазе Q, вар | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075^к^и-1), (б) | sinф | >0,5 | |
| S=±1,25 (А) | I sinф I >0,2 | |||||
| от 500,1 до 1800 | А=±(0,25+0,0075^к^и-1), (б) | I sinф I >0,5 | ||||
| S=±0,253) (у) | I sinф I >0,2 | |||||
| По трем фазам Q, вар | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075- Qk/Qh-1),(6) | sinф | >0,5 | |
| S=±1,25 (А) | sinф | >0,2 | ||||
| от 1500,1 до 5400 | А=±(0,25+0,0075- Qk/Qh-1),(6) | I sinф I >0,5 | ||||
| S=y=±0,25 3) (у) | I sinф I >0,2 | |||||
| Полная мощность | ||||||
| По одной фазе S, ВА | от 0 до 1800 | от 0 до 500 | А=±(0,25+0,0075•(Sк/Sи-1) (б) | |||
| S=±1,25 (А) | ||||||
| от 500,1 до 1800 | А=±(0,25+0,0075^к^и-1) (б) | |||||
| S=y=±0,25 %3) (у) | ||||||
| По трем фазам S, ВА | от 0 до 5400 | от 0 до 1500 | А=±(0,25+0,0075^к^и-1) (б) | |||
| S=±1,25 (А) | ||||||
| от 1500,1 до 5400 | А=±(0,25+0,0075^к^и-1) (б) | |||||
| S=±0,25 %3) (у) | ||||||
| Примечание: Х - измеренное значение фазного (междуфазного) напряжения и силы переменного тока; 1) - за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока; 2) - за нормирующее значение принимается конечного значения диапазона измерений силы тока; 3) - за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности; Рк, Qк и 8к конечное значение диапазона измерения активной, реактивной и полной мощности; Ри, Qи и 8и измеренное значение активной, реактивной и полной мощности. | ||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Время установления рабочего режима, с, не более | 20 |
| Точность хода внутренних часов, с/сутки, не более | ±3 |
| Коэффициенты искажения синусоидальности кривых входного напряжения и тока, %, не более | 30 |
| Пределы допускаемой дополнительной погрешности преобразования при коэффициентах искажения синусоидальности кривых входного напряжения и тока от 20 до 30 %, % от значения основной допускаемой погрешности, не более | 0,5 для класса А |
| Перегрузка в течение 1 минуты - по напряжению, В не более -по току, А не более | 600 10 |
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения синусоидальности кривой напряжения, %, не более | 220±44 от 45 до 55 30 |
| Потребляемая мощность, В-А, не более | 2 |
| Входное сопротивление измерительных входов -напряжения, КОм, не менее - силы тока, мОм, не менее | 300 25 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 140х90х65 |
| Масса, кг, не более | 0,8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более - атмосферное давление, кПа | от -40 до +55 95 от 84,0 до 106,7 |
| Пределы допускаемой дополнительной погрешности преобразования - при измерении силы тока, вызванной изменением температуры окружающего воздуха в диапазоне от +35 °С до + 55 °С и в диапазоне от 0 до минус 40 °С, % от значения основной допускаемой погрешности на каждые 10 °С; - при измерении напряжения переменного тока в диапазоне от минус 40 до +10 °С, % от значения основной допускаемой погрешности на каждые 10 °С | 0,5 0,5 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 15 |
наносится на Т400 методом лазерной гравировки или металлографики и на титульном листе формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь измерительный многофункциональный «ПАРМА Т400» | РА1.016.000 | 1 шт. |
| Формуляр | РА1.016.000ФО | 1экз. |
| компакт -диск с ПО, руководством по эксплуатации РА1.016.000РЭ и методикой поверки РА1.016.000МП | - | 1 шт. |
| кабель USB В^ИБВ А для подключения ПК 1) | - | 1 шт. |
| заглушка USB В | - | 1 шт. |
| упаковочная коробка | - | 1 шт. |
| Примечание: | ||
| 1) поставляется при наличии в договоре поставки |
осуществляется по документу РА1.016.000МП «Преобразователь измерительный многофункциональный «ПАРМА Т400». Методика поверки», утвержденному ФГУП «ВНИИМС» 21.07.2020 г.
Основное средство поверки:
- калибратор напряжения и тока эталонный многофункциональный «ПАРМА ГС8.03» (регистрационный номер в Федеральном информационном фонде 46614-11, 3.2).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) на корпус, и (или) в формуляр.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-021-31920409-2009 Преобразователь измерительный многофункциональный «ПАРМА Т400». Технические условия
