Номер в госреестре | 79477-20 |
Наименование СИ | Комплексы радиоизмерительные портативные |
Обозначение типа СИ | 3550R |
Изготовитель | Компания "Viavi Solutions LLC", США |
Год регистрации | 2020 |
Срок свидетельства | 02.11.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы радиоизмерительные портативные 3550R (далее - комплексы) предназначены для измерения и воспроизведения параметров высокочастотных и низкочастотных сигналов (мощность, частота, напряжение, параметры модуляции, спектра и искажений сигналов).

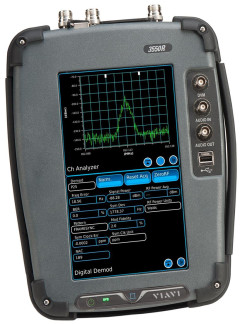

Комплексы выполнены в виде моноблока в переносном исполнении. Общий вид комплексов с обозначением места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид верхней панели с обозначением схемы пломбировки от несанкционированного доступа - на рисунке 2. На передней панели корпуса может быть нанесен логотип “VIAVI” либо “AEROFLEX” и обозначение “3550R” либо “3550-R”.
Комплексы представляют собой многофункциональные измерительные устройства, объединенные в одном конструктиве и работающие под управлением общего программного обеспечения.
Основные аппаратные части комплексов:
- опорный генератор синхронизации;
- высокочастотный генератор;
- измерительный приемник с демодулятором, широкополосным и узкополосным измерителями мощности;
- измеритель КСВН;
- измеритель искажений и шумов;
- низкочастотный частотомер;
- низкочастотный вольтметр;
- два низкочастотных генератора;
- высокочастотный канальный анализатор сигналов (опция 01);
- осциллограф (опция 02).
Устанавливаемые по заказу программные опции позволяют осуществлять анализ функционирования систем цифровой радиосвязи TETRA, P25, DMR, dPMR, NXDN, ARIB T98, Positive Train Control.
Комплексы оснащены цветным сенсорным дисплеем, имеют возможность подключения периферийных устройств и дистанционного управления через порты Ethernet, USB или порт цифровых сигналов. Питание осуществляется от встроенного аккумулятора, от внешнего источника постоянного напряжения, или от сети переменного напряжения через адаптер.
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы, обработки и представления измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование | 3550R Software |
Номер версии (идентификационный номер) | не ниже 2.3.0 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
1 | 2 |
ОПОРНЫЙ генератор синхронизации | |
Номинальное значение частоты опорного генератора, МГц | 10 |
Пределы допускаемого относительного дрейфа частоты за один год после выпуска из производства или подстройки при температуре (23 ±5) оС | |
за первый год | ±5 10-7 |
за второй и следующие годы | ±3 10-7 |
Относительная нестабильность частоты в интервале температур от -20 до +55 оС, не более 1) | ±1,5 •Ю-7 |
ВЫСОКОЧАСТОТНЫЙ ГЕНЕРАТОР | |
Диапазон частот, МГц | от 2 до 1000 2) |
Разрешение по частоте, Гц | 1 |
Пределы допускаемой абсолютной погрешности установки частоты, Г ц | ±(5F-F + 2) 3) |
Диапазон установки уровня мощности, дБм 4) | |
порт T/R | от -125 до -50 |
порт ANT | от -90 до -30 |
порт SWR | от -65 до -5 |
Пределы допускаемой относительной погрешности установки уровня мощности P, дБ | |
P > -100 дБм | ±2,0 |
P < -100 дБм | ±3,0 |
Относительный уровень гармоник, дБ, не более | -30 |
Относительный уровень негармонических помех, дБ, не более | -40 |
Относительный уровень фазовых шумов при отстройке 20 кГц от центральной частоты, дБ, не более | -80 |
Параметры внутренней частотной модуляции | |
диапазон частоты модуляции, кГ ц | от 0 до 20 |
диапазон девиации частоты, кГц | от 0 до 100 |
пределы допускаемой относительной погрешности установки девиации частоты в диапазоне от 2 до 50 кГц при частоте модуляции от 0,15 до 3 кГц, % | ±1 0 |
Параметры внутренней амплитудной модуляции | |
диапазон частоты модуляции, кГ ц | от 0 до 20 |
диапазон коэффициента амплитудной модуляции (КАМ), % | от 0 до 100 |
пределы допускаемой абсолютной погрешности установки КАМ в диапазоне от 10 % до 90 % при частоте модуляции от 0,15 до 5 кГц, % | ±10 |
Параметры внешней частотной модуляции | |
диапазон частоты модуляции, кГ ц | от 0,3 до 3 |
диапазон девиации частоты, кГц | от 0 до 80 |
Параметры внешней амплитудной модуляции | |
диапазон частоты модуляции, кГ ц | от 0,3 до 3 |
диапазон коэффициента амплитудной модуляции (КАМ), % | от 0 до 80 |
1) Типовое справочное значение. 2) От 0,5 МГц без нормированных метрологических характеристик. 3) 5F - суммарный относительный дрейф частоты опорного генератора после выпуска из производства или подстройки; F - установленное значение частоты, Гц. 4) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. |
1 | 2 |
ИЗМЕРИТЕЛЬНЫМ ПРИЕМНИК С ДЕМОДУЛЯТОРОМ, ШИРОКОПОЛОСНЫМ И УЗКОПОЛОСНЫМ ИЗМЕРИТЕЛЯМИ МОЩНОСТИ | |
Демодулятор | |
Диапазон частот, МГц | от 2 до 1000 1) |
Разрешение по частоте, Гц | 1 |
Порог чувствительности, дБм без предварительного усилителя, порт T/R без предварительного усилителя, порт ANT с предварительным усилителем, порт ANT | -80.................................................................................................... -40.................................................................................................... -П0.............................................................................................. |
Параметры частотной демодуляции | |
диапазон измерения девиации частоты, кГ ц | от 0,5 до 100 |
разрешение индикации по девиации частоты, Гц | 0,1 |
пределы допускаемой относительной погрешности измерения девиации частоты, % | ±10 |
Параметры амплитудной демодуляции | |
диапазон измерения КАМ, % | от 5 до 100 |
разрешение индикации по КАМ, % | 1 |
пределы допускаемой относительной погрешности измерения КАМ в диапазоне от 30 до 90 % при частоте модуляции 1 кГц, % | ±5 |
Широкополосный измеритель мощности | |
Диапазон частот, МГц | от 2 до 1000 |
Диапазон измерения мощности, Вт | от 0,1 до 20 |
Диапазон измерения мощности, дБм | от 20 до 43 |
Разрешение индикации уровня мощности, Вт / дБм | 0,01 / 0,1 |
Пределы допускаемой относительной погрешности измерения уровня мощности, дБ 2) | ±1,0 |
Узкополосный измеритель мощности (RSSI) | |
Диапазон частот, МГц | от 2 до 1000 |
Диапазон измерения мощности, дБм | |
по входу T/R | от -50 до +43 |
по входу ANT без предусилителя | от -90 до -10 |
по входу ANT с предусилителем | от -110 до -10 |
Разрешение индикации уровня мощности, дБ | 0,01 |
Пределы допускаемой относительной погрешности измерения уровня мощности, дБ | ±3,0 |
ИЗМЕРИТЕЛЬ КСВН | |
Диапазон частот, МГц | от 2 до 1000 |
Разрешение по частоте, МГц | 0,1 |
Диапазон измерения КСВН | от 1 до 20 |
Разрешение индикации КСВН | 0,01 |
Пределы допускаемой относительной погрешности измерения КСВН 2) | |
на частотах < 300 МГц | ± 20 % |
на частотах > 300 МГ ц | ± 30 % |
1) От 0,75 МГц без нормированных метрологических характеристик. 2) Типовое справочное значение. |
ИЗМЕРИТЕЛЬ ИСКАЖЕНИЙ И ШУМОВ | |
Частота основной гармоники входного сигнала, кГц | 1 |
Диапазон амплитуды входного сигнала, В (п-п) | от 0,2 до 5 |
Диапазон измерения коэффициента гармоник, % | от 0 до 100 |
Разрешение индикации коэффициента гармоник, % | 0,1 |
Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник Кг от 1 до 20 %, % | ±(0,1Кг + 0,1) |
Диапазон измерения SINAD 1), дБ | от 0 до 40 |
Разрешение индикации SINAD, дБ | 0,1 |
Пределы допускаемой относительной погрешности измерения SINAD от 8 до 40 дБ, дБ 2) | ±1,5 |
НИЗКОЧАСТОТНЫЙ ЧАСТОТОМЕР | |
Диапазон частот, кГ ц | от 0,015 до 20 |
Разрешение по частоте, Гц | 0,1 |
Диапазон амплитуды входного сигнала, В (п-п) | от 0,01 до 5 |
Пределы допускаемой абсолютной погрешности измерения частоты, Г ц | ±1 |
НИЗКОЧАСТОТНЫЙ ВОЛЬТМЕТР | |
Диапазон частот, кГ ц | от 0,02 до 5 |
Диапазон измерения уровня напряжения, В (скз) | от 0,01 до 30 |
Количество разрядов индикации | 4 |
Пределы допускаемой относительной погрешности измерения напряжения, % | ±5 |
НИЗКОЧАСТОТНЫЕ ГЕНЕРАТОРЫ | |
Диапазон частот, кГ ц | от 0,03 до 5 3) |
Разрешение по частоте, Гц | 0,1 |
Пределы допускаемой абсолютной погрешности установки частоты, Г ц | ±(5F-F + 2) 4) |
Выходное сопротивление, Ом | 600 |
Диапазон воспроизведения напряжения, В (скз) | от 0,01 до 1,57 |
Пределы допускаемой относительной погрешности установки напряжения, % | ±10 |
Коэффициент гармоник на частоте 1 кГц, %, не более | 3 |
ВЫСОКОЧАСТОТНЫЙ КАНАЛЬНЫЙ АНАЛИЗАТОР СИГНАЛОВ (ОПЦИЯ 01) | |
Диапазон частот, МГц | от 2 до 1000 5) |
Разрешение по частоте, Гц | 1 |
Пределы допускаемой абсолютной погрешности измерения частоты, Г ц | ±(5F-F + 2) 4) |
Полоса обзора (с шагом 1-2-5), МГц | от 0,01 до 5 |
Усредненный уровень собственных шумов при полосе обзора 10 кГц, дБм, не более 2) | |
по входу ANT без предусилителя | -120 |
по входу ANT с предусилителем | -140 |
1) Отношение суммарной мощности сигнала к мощности шумов и искажений. 2) Типовое справочное значение. 3) От 0 до 20 кГц без нормированных метрологических характеристик. 4) 5F - суммарный относительный дрейф частоты опорного генератора после выпуска из производства или подстройки; F - установленное значение частоты, Гц. 5) От 0,25 МГц без нормированных метрологических характеристик. |
1 | 2 |
Диапазон измерения мощности, дБм | |
по входу T/R | от -50 до +43 |
по входу ANT без предусилителя | от -90 до -10 |
по входу ANT с предусилителем | от -110 до -10 |
Разрешение индикации уровня мощности, дБм | 0,001 |
Пределы допускаемой относительной погрешности измерения уровня мощности, дБ | ±3,0 |
ОСЦИЛЛОГРАФ (ОПЦИЯ 02) | |
Входное сопротивление | 150 Ом; 600 Ом; 1 кОм; 1 МОм |
Полоса пропускания, кГц | от 0 до 5 1) |
Коэффициент отклонения (по ряду 1-2-5), В/дел | от 0,01 до 10 |
Максимальный допускаемый уровень входного напряжения, В (скз) | 30 |
Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±10 |
Коэффициент развертки (по ряду 1-2-5), мс/дел | от 0,5 до 100 |
Пределы допускаемой относительной погрешности коэффициента развертки, % | ±3 |
1) Верхняя частота по уровню -3 дБ. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Габаритные размеры, мм | |
ширина | 231 |
высота | 285 |
толщина | 70 |
Масса (без аксессуаров), кг, не более | 3,75 |
Параметры питания от встроенного Li-Ion аккумулятора | |
время непрерывной работы, час, не менее | 3,5 |
время полного заряда, ч, не более | 4 |
Параметры питания от источника постоянного напряжения | |
номинальное напряжение, В | от 11 до 32 |
потребляемая мощность, Вт, не более | 55 |
Параметры питания от сети переменного тока через адаптер | |
номинальное напряжение, В | от 100 до 240 |
потребляемая сила тока, А, не более | 2,5 |
Рабочий диапазон температуры окружающей среды, °C | от 0 до 40 |
наносится на переднюю панель корпуса комплексов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность комплексов
Наименование и обозначение | Кол-во |
Комплекс радиоизмерительный портативный 3550R | 1 шт. |
Опции 01 и 02 | по заказу |
Комплект принадлежностей | по заказу |
Руководство по эксплуатации 3550R-02РЭ | 1 шт. |
Методика поверки 3550R/МП-2020 | 1 шт. |
осуществляется по документу 3550R/МП-2020 «ГСИ. Комплексы радиоизмерительные портативные 3550R. Методика поверки», утвержденному АО «АКТИ-Мастер» 22.06.2020 г. Основные средства поверки:
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;
- преобразователь измерительный NRP-Z21, регистрационный номер 37008-08;
- ваттметр проходящей мощности СВЧ NRP-Z28, регистрационный номер 43643-10;
- анализатор спектра 2394A, регистрационный номер 37504-08;
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
- мультиметр Keithley 2000, регистрационный номер 75241-19;
- калибратор универсальный 9100 с опциями 100 и 250, регистрационный номер 25985-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель корпуса комплексов в виде наклейки и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)
ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц (приказ Росстандарта от 29.05.2018 г. № 1053)
Техническая документация компании “Viavi Solutions LLC”
