Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1, 79483-20

79483-20
Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 79483-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТБМО-110-УХЛ1, ТБМО-220 УХЛ1
Изготовитель Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "РЭТЗ "Энергия"), Московская обл., г. Раменское
Год регистрации 2020
Срок свидетельства 02.11.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока - маслонаполненные с бумажной изоляцией, опорные. Трансформаторы тока имеют одноступенчатую конструкцию. Активная часть трансформаторов тока помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена изоляционная покрышка с компенсатором давления, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения. Компенсатор закрыт защитным колпаком с прорезью для визуального контроля уровня масла.

Первичная обмотка трансформаторов - цельносварная алюминиевая без переключателя числа витков. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.

Трансформаторы тока изготавливаются в модификациях ТБМО-110-УХЛ1 и ТБМО-220 УХЛ1, отличающихся номинальным напряжением.

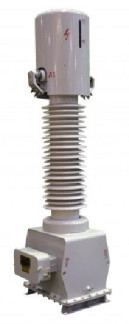

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1.1 - Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

ТБМО-110-УХЛ1

ТБМ0-110-УХЛ1

ТБМ0-110-УХЛ1

Заводской номер

1894, 1898, 1617, 1497, 1947, 1912

1575, 1288, 1573, 1574, 1576, 1568, 1135, 1176, 1198, 1129, 1189, 1215, 1462, 1452, 1456, 2876, 2877, 2880, 1116, 1197, 1118, 1166, 1136, 1185, 1180, 1184, 1173,

1199,    1196, 1168, 1182, 1132, 1131,

1200,    1164, 1128, 1641, 1567, 1577, 1570, 1626, 1643

1974, 1979, 1990, 1984, 1642, 1612, 1618, 1404, 1391, 1630, 1632, 1648, 1637, 1649, 1633, 1978, 1846, 1847, 1980, 1993, 1615, 1848, 1834, 1811, 1836, 1801, 1795, 337, 993, 984, 969, 1631, 1636, 1640

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток Ьном, А

600

400

300

Номинальный вторичный ток Ьном, А

1

1

1

Класс точности вторичных обмоток для измерений и учета

0,2S

0,2S

0,2S

Номинальная вторичная нагрузка, В-А

2

2

2

Номинальная частота ^ом, Гц

50

50

50

Таблица 1.2 — Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

ТБМ0-110-УХЛ1

ТБМ0-110-УХЛ1

Заводской номер

1346, 1411, 1366, 1403, 1410, 1412, 1582, 1358, 1401, 1400, 560, 1603, 1523, 1594, 1587, 1578, 1529, 1604, 1597, 1609, 1424, 608, 565, 465, 455, 422, 1413, 1418, 1474, 677, 643, 774, 2014, 2001, 2010, 635, 1539, 1524, 2023, 1533, 1532, 1406, 1528

2069, 2093, 1073, 1069, 1055, 1075, 1060, 1065, 1812, 1814, 2068, 1058, 1057, 1066, 1063, 970, 958, 2067, 2061, 2041, 1043, 2043, 2046, 968, 971, 1359, 1046, 1074, 1068, 1072, 1061, 1071, 2042, 2049, 967, 957, 959, 960, 963, 961, 1220, 1222, 1140, 1210, 1221, 1216, 1056, 1067, 1070, 1274, 1223, 1059

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

200

150

Номинальный вторичный ток Ьном, А

1

1

Класс точности вторичных обмоток для измерений и учета

0,2S

0,2S

Номинальная вторичная нагрузка, В-А

2

2

Номинальная частота ^ом, Гц

50

50

Наименование характеристики

Значение

Модификация трансформатора

ТБМО-110-УХЛ1

Заводской номер

1860, 2051, 2066, 1933, 1934, 1856, 2034, 2040, 1694, 1710, 1752, 1749, 1705, 1673, 1704, 1707, 1687, 1672, 1866, 2017, 2038, 2028, 1877, 1240, 1243, 1281, 1234, 1235, 1279, 2057, 2039, 1821, 1879, 1891, 397, 387, 385, 368, 384, 1280, 513, 511, 378, 394, 371, 375, 386, 380, 1959, 1967, 1954, 1238, 1244, 947, 948, 489, 500, 1888, 1863, 1771, 1935, 1882, 1930, 1966, 2037, 1867, 509, 1241, 1236, 1854, 1832, 1727, 1706, 1690, 1773, 1748, 1828, 1751, 1824, 1872, 1859, 1855, 1861, 1857, 1853, 1816, 1822, 1827, 1819, 1826, 1772, 1835, 1825

Номинальное напряжение, кВ

110

Номинальный первичный ток Ьном, А

100

Номинальный вторичный ток Ьном, А

1

Класс точности вторичных обмоток для измерений и учета

0,2S

Номинальная вторичная нагрузка, В-А

2

Номинальная частота ^ом, Гц

50

Таблица 1.4 - Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

ТБМ0-110-УХЛ1

ТБМ0-110-УХЛ1

Заводской номер

1112, 1316, 1275, 1114, 1110, 1109, 1108, 1273, 1282, 1560, 1565, 1569, 1272, 1291, 1211, 1111, 1101, 1113

1428, 1429, 1438, 1433, 1426, 1435, 1437, 1443, 1467, 1431, 1442, 1440

Номинальное напряжение, кВ

110

110

Номинальный первичный ток 11ном, А

75

50

Номинальный вторичный ток Ьном, А

1

1

Класс точности вторичных обмоток для измерений и учета

0,2S

0,2S

Номинальная вторичная нагрузка, В-А

2

2

Номинальная частота ^ом, Гц

50

50

Таблица 1.5 - Метрологические характеристики

Наименование характеристики

Значение

Модификация трансформатора

ТБМО-220 УХЛ1

Заводской номер

556, 553, 595, 560, 597, 562, 588, 557, 552, 603, 594, 593, 602, 599, 600, 601, 542, 596, 591, 589, 544, 590, 604

Номинальное напряжение, кВ

220

Номинальный первичный ток 11ном, А

100

Номинальный вторичный ток Ьном, А

1

Класс точности вторичных обмоток для измерений и учета

0,2S

Номинальная вторичная нагрузка, В-А

2

Номинальная частота ^ом, Гц

50

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -60 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТБМО-110-УХЛ1

1 шт.

Трансформатор тока

ТБМО-220 УХЛ1

1 шт.

Паспорт

ТБМО-110-УХЛ1

1 экз.

Паспорт

ТБМО-220 УХЛ1

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТБМО-110-УХЛ1, ТБМО-220 УХЛ1

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

79483-20
Номер в ГРСИ РФ:
79483-20
Производитель / заявитель:
Открытое акционерное общество "Раменский электротехнический завод "Энергия" (ОАО "РЭТЗ "Энергия"), Московская обл., г. Раменское
Год регистрации:
2020
Cрок действия реестра:
02.11.2025
