| Номер в госреестре | 79487-20 |
| Наименование СИ | Системы измерительные автоматизированные |
| Обозначение типа СИ | "Талис-НЧ-М2" |
| Изготовитель | Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 02.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные автоматизированные «Талис-НЧ-М2» (далее - система) предназначены для измерений электрических сигналов, возникающих за счет эффекта акустоэлектрических преобразований (АЭП) в технических средствах (ТС) и отходящих от них линиях в речевом диапазоне частот и оценки защищённости различных ТС от утечки речевой информации. Система «Талис-НЧ-М2», как средство измерений, является анализатором спектра и шумомером.
Функционально система состоит из измерительных каналов (измерения электрических сигналов и измерения акустического сигнала), канала формирования тестового акустического сигнала и канала управления.
В состав измерительных каналов входят первичные измерительные преобразователи и измерительные устройства. В качестве первичных измерительных преобразователей для измерений электрических сигналов используются пробники с высоким входным сопротивлением. В качестве первичных измерительных преобразователей для измерений акустического сигнала используются измерительные микрофоны. В качестве измерительного устройства для измерений электрических сигналов используется фильтр-усилитель «Талис-УНЧ-М2» и блок «БСП-М1», выполняющие функции селективного вольтметра переменного тока. В качестве измерительного устройства для измерений акустического сигнала используется блок «БСП-М1», выполняющий функции шумомера.
Канал формирования тестового акустического сигнала включает в себя генератор акустического тестового сигнала, представляющий собой звуковую карту ПЭВМ, усилитель тестового сигнала, акустическую колонку.
Канал управления представляет собой ПЭВМ с программным обеспечением (ПО) «Талис-НЧ-Интерфейс».
Связь между каналами осуществляется с помощью стандартного интерфейса дистанционного управления (USB).
Принцип действия систем основан на измерении напряжений переменного тока в технических средствах и отходящих от них линиях, возникающих в результате электроакустических преобразований (АЭП), вызванных взаимодействием ТС с тестовым акустическим сигналом, а также измерении звукового давления последнего.
Канал формирования тестового акустического сигнала генерирует тестовый акустический сигнал, который, распространяясь в воздушной среде и взаимодействуя с ТС, вызывает вторичные электрические сигналы АЭП. Измерительные каналы осуществляют анализ спектра и измеряют параметры во временной и частотной областях электрических сигналов и фоновых помех (шумов) на портах и отходящих от них линиях, а также параметры тестового акустического сигнала. Канал управления совместно со специальным ПО на основе полученных результатов измерений рассчитывает параметры для оценки защищённости ТС.
По условиям эксплуатации системы относятся к группе 3 по ГОСТ 22261-94 и предназначены для применения при рабочих температурах от плюс 10 до плюс 35 °С,

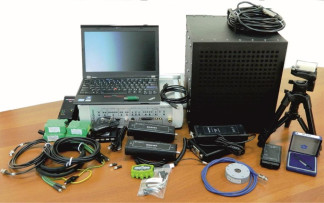

относительной влажности воздуха до 80 % при 25 °С и атмосферном давлении от 630 до 800 мм рт. ст., устойчива к транспортированию в лёгких условиях (Л) по ГОСТ Р 51908-2002. Фотография общего вида системы приведена на рисунке 1.
Схема пломбировки от несанкционированного доступа составных частей системы и обозначение мест для размещения знаков поверки в виде наклеек приведены на рисунках 2 и 3.
ПО «Талис-НЧ-Интерфейс» предназначено для обеспечения связей и управления между отдельными составляющими системы и предоставляет оператору графический управляющий интерфейс для формирования заданий и выполнения исследований в режиме ручного управления, выявления (распознавания) сигналов АЭП, их измерений, формирования выходного протокола в типовых текстовых форматах, хранения результатов исследований.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентифик ационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| «Талис-НЧ- Интерфейс» | «Талис-НЧ- Интерфейс» | 2.2.1.10 | 65c1c4a7; 14.11.19 (КС файла «TalisLF.exe») | Программа «ФИКС» верс. 2.0.1 (алгоритм «Уровень-3») |
Конструкция системы исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений - применяется электронный ключ защиты типа Aladdin HASP.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Канал измерения сигналов АЭП в линии | |
| Виды исследуемых линий: - слаботочные линии; - линии электропитания 230 В (220 В) 50 Гц | |
| Диапазон рабочих частот при измерении напряжения переменного тока, Гц | от 100 до 11200 |
| Диапазон измерений напряжения переменного тока, В | от 210-8 до 3 |
| Минимальная ширина полосы пропускания измерительного фильтра, Г ц, не более | 1 |
| Пределы допускаемой относительной погрешности измерения напряжения переменного тока, дБ | ± 0,5 |
| Спектральная плотность напряжения собственного шума, нВ^Гц, не более | 20 |
| Диапазон измерений напряжения переменного тока в линиях электропитания 230 В (220 В) 50 Гц*, В | от 3 10-7 до 1 |
| Канал измерения тестового акустического сигнала | |
| Диапазон рабочих частот при измерении звукового давления, Гц | от 100 до 11200 |
| Диапазон измерения уровня звукового давления, дБ (исх. 20 мкПа) | от 20 до 120 |
| Пределы допускаемой абсолютной погрешности измерения уровня звукового давления на частоте 1 кГц, дБ | ± 1 |
| Наименование характеристики | Значение |
| Канал формирования тестового акустического сигнала | |
| Диапазон рабочих частот акустического тестового сигнала, Гц | от 100 до 11200 |
| Значение максимального уровня звукового давления тестового акустического сигнала на расстоянии 1 м, дБ (исх. 20 мкПа), не менее | 100 |
| * При проведении измерений с использованием пробника симметричного/несимметричного для промышленной электросети «ТАЛИС-НЧ-ПЭС-М2» из состава дополнительных опций. | |
Таблица 3 - Технические характеристики
| Время непрерывной работы системы без ухудшения точностных характеристик, ч, не менее | 8 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 ± 23 |
| - частота переменного тока, Гц | 50 ± 1 |
| Максимальная потребляемая мощность, В А, не более | 250 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от + 10 до + 35 |
| относительная влажность воздуха (при температуре 25 °С), %, не более | 80 |
| атмосферное давление, мм рт. ст. | от 630 до 800 |
| Габаритные размеры основных элементов системы (длинах ши | ринах высота), мм не более: |
| блок БСП-М1 | 175 х 62 х 37 |
| входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» | 420 х 300 х 125 |
| усилитель «Шелест-М2» | 180 х 110 х 35 |
| универсальная экранированная колонка «УЭК-М1» | 310 х 400 х 400 |
| токосъемник измерительный ТИ2-1 | 86 х 071 х 23 |
| Масса основных элементов системы, кг, не более: | |
| блок БСП-М1 | 0,4 |
| входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» | 7,9 |
| усилитель «Шелест-М2» | 0,7 |
| универсальная экранированная колонка «УЭК-М1» | 16,5 |
| токосъемник измерительный ТИ2-1 | 0,25 |
| Средний срок службы, лет* | 5 |
| Средняя наработка на отказ, ч, не менее: | 1000 |
| * Требование не распространяется на аккумуляторы | |
наносится на лицевую панель входного фильтра-усилителя «ТАЛИС-УНЧ-М2» измерительного канала методом наклейки и на титульный лист эксплуатационной документации типографским способом.
| Наименование | Обозначение | Кол-во | Примечание |
| Персональная ЭВМ | - | 1к-т | См. примечание 1 |
| Активный разветвитель USB | - | 1к-т | |
| Канал измерения сигналов АЭП | |||
| Блок БСП-М1 | МСТТТЕ421711 001-01 | 1 | |
| Входной фильтр-усилитель НЧ «ТАЛИС-УНЧ-М2» | МСШЕ.468739.003 | 1 | |
| Кабель измерительный КИ-СЛ2 | - | 1 | |
| Кабель измерительный коаксиальный BNC- «Крокодил». | 1 | ||
| Токосъемник измерительный ТИ2-1 | - | 1к-т | |
| Проходная нагрузка 50 Ом BNC-BNC | 1 | ||
| Кабель соединительный КС-УА. | - | 1 | |
| Переходник BNC-штекер 3,5 мм | - | 1 | |
| Кабель интерфейсный USB A-B | - | 2 | |
| Модульный адаптер | МСШЕ.468352.001 (или Greenlee TurTEL8, или PA1902) | 1к-т | |
| Терминатор коаксиальный SMA (заглушка) | - | 2 | |
| Аккумуляторная батарея «Талис-АКБ» | - | 4 | |
| Зарядное устройство для «Талис-АКБ» | - | 1 | |
| Жёсткая укладка (кейс) | - | 1 | |
| Канал измерения тестового акустического сигнала | |||
| Блок БСП-М1 | МСШЕ 421711 001-01 | 1 | |
| Измерительный микрофон 130F20 (или 130E20) | - | 1 | В соответствии с заказом |
| Источник калиброванного звукового давления CAL 200 с адаптером ^ - W | 1 | ||
| Штатив для микрофона | - | 1 | |
| Кабель интерфейсный USB A-B | - | 1 | |
| Кабель микрофонный КМ-К | 1 | ||
| Держатель микрофона | - | 1 | |
| Канал формирования тестового акустического сигнала | |||
| Усилитель «Шелест-М2» | МСШЕ.468731.001 | 1к-т | |
| Универсальная экранированная колонка «УЭК-М1» | МСШЕ.465317.002 | 1к-т | |
| Кабель звуковой | - | 1 | |
| Кабель соединительный экранированный КС-Э | 1 | ||
| Программное обеспечение | |||
| Программное обеспечение «Талис-НЧ-Интерфейс» | 643.МСШЕ.00155-01 | 1к-т | |
| Программный модуль расчёта «Талис-НЧ-Дельта» | 643.МСШЕ.00156-01 | 1к-т | Поставляется в установленном порядке |
| Эксплуатационная документация | |||
| Система измерительная автоматизированная «Талис-НЧ-М2» Руководство по эксплуатации | МСШЕ.411734.006РЭ | 1 | |
| «Системы измерительные автоматизированные «Талис-НЧ-М2». Методика поверки» | МСШЕ.411734.006МП | 1 | |
| Система измерительная автоматизированная «Талис-НЧ-М2» Формуляр | МСШЕ 411734 006ФО | 1 | Система комплектуется либо формуляром, либо паспортом - по запросу Потребителя при формировании заказа. |
| Система измерительная автоматизированная «Талис-НЧ-М2» Паспорт | МСШЕ 411734 006ПС | 1 | |
| Программное обеспечение «Т алис-НЧ-Интерфейс» Формуляр | 643.МСШЕ.00155-01 30 | 1 | |
| Программное обеспечение «Т алис-НЧ-Интерфейс» Руководство пользователя | 643.МСШЕ.00155-01 34 | 1 | |
| Программный модуль расчёта «Талис-НЧ-Дельта» Формуляр | 643 МСШЕ 00156-01 30 | 1 | |
| Программный модуль расчёта «Талис-НЧ-Дельта» Руководство пользователя | 643 МСШЕ 00156-01 34 | 1 | |
| Дополнительное оборудование для системы | |||
| Наушники акустические | 1 | ||
| Пробник симметричный/ несимметричный для промышленной электросети «Талис-НЧ-ПЭС-М2» | МСШЕ 468875 001 | 1 к-т | Для линий электропитания |
| Дополнительное программное обеспечение | |||
| Программный модуль расчёта «Талис-НЧ-Альфа» | 643.МСШЕ.00151 -01 | 1 к-т | Опция поставляется в установленном порядке |
| Программный модуль расчёта «Талис-НЧ-Альфа» Формуляр | 643 МСШЕ 00151-01 30 | 1 | |
| Программный модуль расчёта «Талис-НЧ-Альфа» Руководство пользователя | 643 МСШЕ 00151-01 34 | 1 | |
осуществляется по документу МСШЕ.411734.006МП «Системы измерительные автоматизированные «Талис-НЧ-М1». Методика поверки», утвержденному ФБУ «Ростовский ЦСМ» 01.06.2020 г.
Основные средства поверки:
Генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (регистрационный номер в Федеральном информационном фонде 45344-10); Аттенюатор программируемый ВМ547 (регистрационный номер в Федеральном информационном фонде 9252-83); Мультиметр цифровой 34410А (регистрационный номер в Федеральном информационном фонде 47717-11); Калибратор акустический SV30A (регистрационный номер в Федеральном информационном фонде 32572-06 ); Микрофон 40AG SV30A (регистрационный номер в Федеральном информационном фонде 35342-07).
Знак поверки наносится в соответствующий раздел паспорта или в свидетельство о поверке.
приведены в эксплуатационной документации.
Приказ Росстандарта от 30.11.2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»
Приказ Росстандарта от 29.05.2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
«Система измерительная автоматизированная «Талис-НЧ-М2». Технические условия. МСШЕ.411734.006ТУ
| Зарегистрировано поверок | 392 |
| Поверителей | 15 |
| Актуальность данных | 21.11.2024 |
