| Номер в госреестре | 79490-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-СВЭЛ-10-7 УХЛ2 |
| Изготовитель | Общество с ограниченной ответственностью "Свердловэлектро - Измерительные трансформаторы" (ООО "СВЭЛ - Измерительные трансформаторы"), г. Екатеринбург |
| Год регистрации | 2020 |
| Срок свидетельства | 02.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОЛ-СВЭЛ-10-7 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые.
Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов тока залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Выводы вторичных обмоток расположены в нижней части литого блока.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.

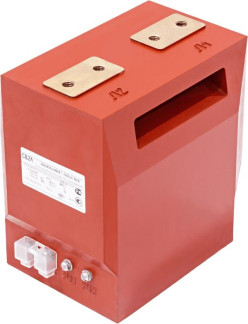

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 1278226, 1278221, 1278222, 1278544, 1278224, 1278543 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток 11ном, А | 500 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +55 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОЛ-СВЭЛ-10-7 УХЛ2 | 6 шт. |
| Паспорт | ТОЛ-СВЭЛ-10-7 УХЛ2 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТОЛ-СВЭЛ-10-7 УХЛ2
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
