| Номер в госреестре | 79493-20 |
| Наименование СИ | Приборы с малым измерительным усилием |
| Обозначение типа СИ | серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S |
| Изготовитель | Mitutoyo Corporation, Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 02.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы с малым измерительным усилием серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S (далее - приборы) предназначены для измерений линейных размеров деталей, в том числе с легко деформирующейся поверхностью.
В качестве измерительного устройства используется щуп, в основу работы которого положен принцип фотоэлектрического считывания со шкалы. Результаты измерений могут передаваться на ПК по одному из выбранных интерфейсов передачи данных: DIGIMATIC, RS-232C, I/O interface.
Прибор состоит из блока моторизованного привода измерительного наконечника (далее привод) и блока управления с жидкокристаллическим дисплеем (далее контроллер).
В зависимости от расположения привода и контроллера приборы выпускаются в двух модификациях: LITEMATIC VL-50 и LITEMATIC VL-50S. В модификации LITEMATIC VL-50 контроллер и привод, расположенный перпендикулярно ребристому столику, находятся в одном корпусе. В модификации LITEMATIC VL-50S контроллер расположен отдельно от привода, который устанавливается в специализированную измерительную стойку, являющуюся опциональной принадлежностью. Каждая модификация прибора имеет три исполнения, отличающееся измерительным усилием наконечника щупа: 0,01; 0,15; 1 Н. Приборы комплектуются сферическим твердосплавным наконечником диаметром 3 мм. Дополнительно приборы могут комплектоваться твердосплавными плоскими наконечниками.
Маркировка прибора имеет вид: LITEMATIC VL-50(S)-X-8, где:
X - цифровое обозначение измерительного усилия в ньютонах. Исключение составляет усилие 0,01 Н, оно не отмечается в названии модели.

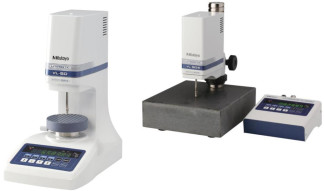

Общий вид средства измерений представлен на рисунке 1.
Пломбирование приборов с малым измерительным усилием серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S не предусмотрено.
ГЙ
Внутреннее (встроенное) программное обеспечение (далее - ПО) является метрологически значимым, устанавливается при изготовлении приборов и не доступно пользователю.
Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «USB-ITPAK», устанавливаемое на персональный компьютер, не является метрологически значимым и предназначено для считывания данных с прибора.
Уровень защиты внешнего ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | USB-ITPAK |
| Номер версии (идентификационный номер ПО) | не ниже 2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, мм | от 0 до 50 |
| Дискретность, мкм | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений длины, мкм * | ±(0,5+L/100), где L - измеряемая длина в мм |
*при использовании стандартного сферического твердосплавного наконечника диаметром 3 мм.
| Наименование характеристики | Значение |
| Диаметр рабочего стола, мм | |
| LITEMATIC VL-50 | 100 |
| Масса, кг, не более | |
| LITEMATIC VL-50 | 19 |
| LITEMATIC VL-50S | 6 |
| Габаритные размеры, мм, не более LITEMATIC VL-50 | |
| - высота | 381 |
| - длина | 202 |
| - ширина LITEMATIC VL-50S: | 300 |
| привод (с учетом длины наконечника) | |
| - высота | 253 |
| - длина | 150 |
| - ширина | 85 |
| контроллер | |
| - высота | 172 |
| - длина | 187 |
| - ширина | 81 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +19 до +21 |
| - относительная влажность, %, не более | 80 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус для модификации LITEMATIC VL-50 и на корпусы привода и контроллера для модификации LITEMATIC VL-50S.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор с малым измерительным усилием серии 318 (модификация по заказу) | LITEMATIC VL-50, LITEMATIC VL-50S | 1 |
| Стойка с гранитным основанием (для модификации VL-50S), поставляется на заказ | - | 1 |
| Твердосплавный плоский наконечник, поставляется на заказ | - | 1 |
| Программное обеспечение, поставляется опционально | USB-ITPAK | 1 |
| Футляр | - | 1 |
| Паспорт | ПИ.01.318ПС | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | РТ-МП-6297-445-2020 | 1 |
осуществляется по документу РТ-МП-6297-445-2020 «ГСИ. Приборы с малым измерительным усилием серии 318 модификации LITEMATIC VL-50 и LITEMATIC VL-50S. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 января 2020 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 3-го разряда по приказу Росстандарта № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма и/или наклейки.
приведены в эксплуатационном документе
Приказ Росстандарта № 2840 от 29.12.2018 Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя Mitutoyo Corporation
| Зарегистрировано поверок | 11 |
| Поверителей | 6 |
| Актуальность данных | 20.11.2024 |
