| Номер в госреестре | 79509-20 |
| Наименование СИ | Счетчики электрической энергии |
| Обозначение типа СИ | серии iEM2050 |
| Изготовитель | Zhejiang Yongtailong Electronic Co., Ltd., Китай (Головной офис: Фирма "Schneider Electric Industries SAS", Франция) |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии серии iEM2050 (далее - счётчики) предназначены для измерений и учета активной и реактивной электроэнергии по двум тарифам в однофазных двухпроводных цепях переменного тока промышленной частоты.
Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии. В счетчиках в качестве датчика тока используется шунт, в качестве датчика напряжения, резистивный делитель. Счетчики предназначены для эксплуатации внутри помещений и используются для промышленного, сельскохозяственного и бытового назначения, и подлежат установке на динрейку в шкаф со степенью защиты оболочки не ниже IP51. Питание счетчика обеспечивается от входных сигналов напряжения.
Конструктивно счетчики состоят из лицевой панели, пломбируемых крышек, дискретного выхода и RS-485 выхода (протокол Modbus RTU). На лицевой панели счетчика расположены:
- светодиод, показывающий потребление активной и реактивной электроэнергии, а также передачу импульсов о потребленной активной и реактивной электроэнергии через дискретный выход;
- Двух пломбируемых крышек, защищающих от несанкционированного вмешательства в работу счетчика;
- Электронное отсчетное устройство.
В зависимости от исполнений счетчики выпускаются нескольких моделей: iEM2050, iEM2055. Отличия моделей приведены в таблице 1.
Таблица 1 - Описание моделей счетчиков серии iEM2050
| Функциональные возможности счётчиков | Модификации счётчиков | |
| iEM2050 | iEM2055 | |
| Измеряемые величины | ||
| Значение напряжения* | + | + |
| Значение тока* | + | + |
| Активная мощность* | + | + |
| Реактивная и полная мощность* | + | + |
| Коэффициент мощности* | + | + |
| Частота* | + | + |
| Измерение активной и реактивной энергий прямого и обратного направления | + | + |
| Количество тарифов (внешний тарификатор) | 2 | 2 |
| Класс точности B согласно EN 50470-1/3 | - | + |
| Передача данных и управление | ||
| Порт RS-485 (протокол Modbus RTU) | + | + |
| Импульсный выход | + | + |
| Примечание: * - без нормирования погрешности | ||
Клеймо изготовителя

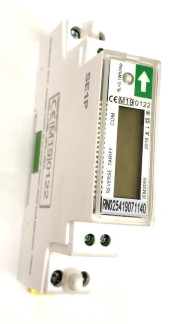

Фотография счетчика, места опломбирования представлены на рисунке 1.
If
• 1
Рисунок 1 - Фотография счетчика серии iEM2050 (модель iEM2055).
Программное обеспечение (ПО) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль) и невозможно без вскрытия счётчика.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО, не ниже | soft-2 |
| Цифровой идентификатор ПО | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077 -2014.
Таблица 3 - Метрологические характеристики счетчиков
| Наименование | Значение |
| Класс точности по активной энергии по ГОСТ 31819.21-2012 | 1* |
| Класс точности по реактивной энергии по ГОСТ 31819.23-2012 | 2 |
| Базовый (максимальный) ток, А | 5 (45) |
| Номинальное напряжение, В | 230 |
| Наименование | Значение |
| Рабочий диапазон напряжений, В | от 195 до 253 |
| Стартовый ток, мА | 20 |
| Рабочий диапазон частоты, Гц | от 45 до 55 |
| Постоянная счетчика, импульсный выход, имп./(кВтч) | 0,01; 0,1; 1; 10; 100; 1000; 2000; 10000 |
| Постоянная счетчика, оптический испытательный выход, имп./(кВтч) ((Втч)/ имп.) | 10000 (0,1) |
| Примечание: * Модификация iEM2055 счетчиков так же соответствуют классу В стандарта EN 50470-3. | |
Таблица 4 - Технические характеристики счетчиков
| Наименование | Значение |
| Потребляемая мощность по измерительной цепи напряжения, ВА, не более | 10 |
| Потребляемая мощность по измерительной цепи напряжения, Вт, не более | 2 |
| Потребляемая мощность по измерительной цепи тока, ВА, не более | 4 |
| Средний срок службы, лет | 15 |
| Масса, не более, г | 80 |
| Габаритные размеры (длина; ширина; высота), не более, мм | 17,5; 63; 90 |
| Средняя наработка счетчика до отказа, ч | 100 000 |
| Диапазон рабочих температур окружающего воздуха, °С | от - 25 до + 55 |
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.
Комплектность приведена в таблице 3.
Таблица 3 - Комплектность счетчика
| Наименование | Обозначение | Количество |
| Счетчик | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Руководство по эксплуатации 1 | - | 1 шт. |
| Методика поверки 1 | МП 206.2-105-20 | 1 шт. |
| Коробка упаковочная | - | 1 шт. |
| 1 - поставляется по отдельному заказу организациям, которые проводят поверку. | ||
осуществляется по документу МП 206.2-105-20 «Счетчики электрической энергии серии iEM2050. Методика поверки», утвержденному ФГУП «ВНИИМС» 30 апреля 2020 года. Основные средства поверки:
- установка автоматическая многофункциональная для поверки счётчиков электрической энергии SJJ-1 регистрационный номер в Федеральном информационном фонде (регистрационный №) 37404-08;
- установка для проверки электрической безопасности GPI-825, регистрационный № 30010-10;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электриче-ской энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
Техническая документация фирмы-изготовителя
