| Номер в госреестре | 79513-20 |
| Наименование СИ | Приборы измерительные многофункциональные |
| Обозначение типа СИ | ИРИС |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Микропроцессорные технологии" (ООО НПП "Микропроцессорные технологии"), г. Новосибирск |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные многофункциональные ИРИС (далее по тексту - приборы) предназначены для измерений действующих значений силы и напряжения переменного тока, активной и реактивной, полной мощности, коэффициента мощности в однофазных, трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока промышленной частоты и воспроизведений силы постоянного тока.
Принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующего расчета параметров электрической сети, а также выдачи управляющих сигналов в виде силы постоянного тока.
Приборы обеспечивают измерение, отображение и передачу:
- действующего значения силы и напряжения переменного тока, активной, реактивной и полной мощностей;
- коэффициента мощности;
- передачу измеренных значений параметров в автоматизированные системы диспетчерского управления и технического учета параметров качества электроэнергии.
Приборы обеспечивают отображение измеренных параметров на светодиодных cемисегментных индикаторах.
Приборы имеют единичные светодиодные индикаторы для указания дополнительной информации о текущих отображаемых параметрах и режимах работы прибора.
Приборы имеют возможность оперативного изменения яркости свечения через цифровой интерфейс RS485, Bluetooth, Ethernet с помощью программы конфигуратора.
Приборы имеют возможность записи осциллограммы результатов измерения.
Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению (для внешних трансформаторов напряжения с номинальным напряжением вторичной обмотки 100 В) и по току (для внешних трансформаторов тока с номинальным током вторичной обмотки 1 А и 5 А) через цифровые интерфейсы RS485.
Приборы обеспечивают передачу измеренных и вычисляемых параметров по цифровым интерфейсам RS485, Bluetooth и Ethernet.
Варианты поддерживаемых протоколов обмена: ModBus RTU, ModBus TCP, ГОСТ Р МЭК 60870-5-101-2006, ГОСТ Р МЭК 60870-5-104-2004, Bluetooth 4.2.
Поддерживаемые интерфейсы обеспечивают возможность подключения к приборам дополнительных модулей (например: модули индикации, цифровые табло и т.д.), расширяющих функциональные возможности приборов.
По заказу приборы могут иметь исполнение с мобильным конфигуратором.
Приборы являются многопредельными и имеют различные исполнения в зависимости от диапазона измерений входного сигнала, напряжения питания, типа интерфейсов, наличия дискретных входов, дискретных/аналоговых выходов, наличия мобильного конфигуратора.
Конструктивно приборы серии ИРИС выпускаются в виде двух модификаций: ИРИС...-96 и ИРИС...-120, отличающихся габаритными размерами и внешним видом (исполнение в круглом или квадратном корпусе в зависимости от функционально особенности)
Информация об исполнении прибора содержится в коде полного условного обозначения: ИРИС - a - b - c - d - e - f - g - h - i, где ИРИС - тип прибора, a - функциональное исполнение, b - конструктивное исполнение,
с - номинальное значение напряжения (входной сигнал), d - номинальное значение тока (входной сигнал), e - условное обозначение напряжения питания,
f - условное обозначение наличия или отсутствия цифрового интерфейса, g - наличие дискретных входа и выхода,
h - условное обозначение наличия или отсутствия выходного аналогового сигнала,
i - наличие или отсутствие мобильного конфигуратора.
Конструктивно приборы выполнены в ударопрочном, пылезащищенном, пластмассовом корпусе щитового крепления.
Приборы работоспособны при установке в любом положении.
Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими. Дополнительно приборы могут изготавливаться с различными вариантами передней панели с креплением на DIN-рейку.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.

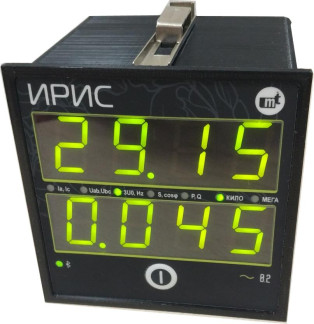

Доступ к внутренним частям приборов возможен только с нарушением пломб/этикеток. Общий вид приборов, габаритные и установочные размеры приведены на рисунке 1.
Рисунок 2 - Общий вид приборов, применяемых в однофазных электрических сетях переменного тока (п. 1 - место нанесения знака поверки; п. 2 - место пломбирования)
Приборы оснащены микропроцессором, в котором записано метрологически значимое встроенное программное обеспечение (далее по тексту - ПО), калибровочные коэффициенты и значения программируемых параметров. Доступ к микропроцессору возможен только после вскрытия прибора с нарушением пломб.
При проведении санкционированных регламентных работ, программируется диапазон показаний. При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний не ведет к изменению контрольной суммы ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Внутренняя прошивка микропроцессора |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.4.835 |
| Цифровой идентификатор ПО | d6862d63285ed8992c142ad07fa97c42 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Метрологические и технические характеристики представлены в таблицах 2 -4
Таблица 2 - Метрологические характеристики приборов
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальные значения фазного (линейного) напряжения переменного тока Ином, В* | 57,7(100); 230(400) |
| Диапазон измерений фазного (линейного) напряжения переменного тока, В | от °,05-ином до 1,5-ином |
| 1 | 2 |
| Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения фазного (линейного) напряжения переменного тока, % | ±0,2 |
| Номинальные значения силы переменного тока ^ом, А* | 1; 5 |
| Диапазон измерений значения силы переменного тока, А | от 0,011ном до 2,11ном |
| Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений значения силы переменного тока, % | ±0,2 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Диапазон измерений коэффициента мощности | от -1 до +1 |
| Пределы допускаемой приведенной (к номинальному значению) погрешности измерений коэффициента мощности, % | ±0,5 |
| Диапазон измерений фазной и трехфазной активной (реактивной) электрической мощности, Вт (вар) | от 0,05^ном до 1,5^ном от 0,0 1 Пном до 2-, 1 • !-ном |
| Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной активной (реактивной) электрической мощности, %** | ± 0,5 % |
| Диапазон измерений фазной и трехфазной полной электрической мощности, ВА | от 0,05^ном до 1,5^ном от 0,0 1 Пном до 2-, 1 • !-ном |
| Пределы допускаемой основной относительной погрешности измерений фазной и трехфазной полной электрической мощности, % ** | ±0,5 % |
| Диапазоны воспроизведения силы постоянного тока, мА | от -5 до +5 от 0 до 5 от 0 до 20 от 4 до 20 |
| Пределы основной допускаемой приведенной (к диапазону) погрешности воспроизведения силы постоянного тока, % | ±0,5 |
| * Среднее действующее значение напряжения (силы переменного тока), т.е. среднеарифметическое значение суммы действующих значений напряжений (токов) ** При номинальное значение коэффициента активной мощности cosфном=1, коэффициента реактивной мощности sinфном=1. | |
Таблица 3- Пределы допускаемой дополнительной погрешности измерений
| Влияющая величина | Значение влияющей величины | Пределы допускаемой дополнительной погрешности измерений |
| 1 | 2 | 3 |
| Температура окружающего воздуха, °С | от -40 до +10 от +30 до +70 | 0,5ОП /10 C° |
| Относительная влажность, % | от 80 до 98 (при температуре +25 °С) | 0,5ОП |
| Частота сети, Гц | от 45 до 65 | |
| Коэффициент мощности | от -1 до +1 |
| 1 | 2 | 3 |
| Напряжение питания, В | Постоянный ток от 115 до 220; от 220 до 370 Переменный ток от 80 до 220; от 220 до 264 | 0,5 ОП |
| Постоянный ток от 9 до 24; от 24 до 36 | ||
| Примечание - ОП - пределы основной погрешности измерений соответствующего диапазона измерения (воспроизведения) | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры сети питания постоянного тока: | |
| -Напряжение питания постоянного тока, В | от 9 до 36 |
| от 115 до 370 | |
| Параметры сети питания переменного тока: | |
| -Напряжение питания переменного тока, В | от 80 до 264 |
| -Частота переменного тока, Гц | от 45 до 65 |
| Габаритные размеры, мм, не более: | |
| для ИРИС...-96 | |
| - длина | 96 |
| - высота | 96 |
| - глубина | 114,5 |
| для ИРИС.-120 | |
| - длина | 120 |
| - высота | 120 |
| - глубина | 92,5 |
| Масса, кг, не более: | |
| для ИРИС.-96 | 0,25 |
| для ИРИС.-120 | 0,25 |
| Нормальные условия измерений: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 795) |
| - напряжение переменного тока, В | от 225,4 до 234,6 |
| - частота переменного тока, Гц | от 47 до 53 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -40 до +70 |
| - относительная влажность воздуха, % | до 98 |
| - атмосферное давление, кПа (мм рт. ст.) | от 84 до 106,7 (от 630 до 795) |
| - частота переменного тока, Гц | от 45 до 65 |
| Потребляемая мощность, В-А, не более | 3 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 250000 |
наносится на место пломбирования прибора в виде наклейки-пломбы, титульные листы руководства по эксплуатации и паспорта прибора типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор многофункциональный измерительный | ИРИС | 1 шт. |
| Паспорт | МТ.ИРИС.01.01 ПС | 1 экз. |
| Руководство по эксплуатации | МТ.ИРИС.01.01 РЭ | 1 экз. 1) |
| Методика поверки | МТ.ИРИС.01.01 МП | 1 экз. 1) |
| 1) допускается один экземпляр на партию приборов, отправляемых в один адрес | ||
осуществляется по документу МТ.ИРИС.01.01 МП «Приборы измерительные многофункциональные ИРИС. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 27.04.2020 г. Основные средства поверки:
-Установка универсальная поверочная «УППУ МЭ» модификации 3.1КМ-П-02 (регистрационный номер в Федеральном информационном фонде № 57346-14);
-Мультиметр 3458А (регистрационный номер в Федеральном информационном фонде № 25900-03);
- Установка универсальная пробойная УПУ-10М (регистрационный номер в Федеральном информационном фонде № 58589-14);
- Мегаомметр ЭС0202/2-Г (регистрационный номер в Федеральном информационном фонде № 14883-95).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор и на титульный лист паспорта на прибор и/или свидетельство о поверке
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
МТ.ИРИС.01.01. ТУ Приборы измерительные многофункциональные ИРИС. Технические условия
| Зарегистрировано поверок | 131 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
