| Номер в госреестре | 79519-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие "Итран" (ООО НПП "ИТРАН"), г. Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию - механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Выводы закрыты крышкой, на которой укреплена табличка технических данных.
Трансформаторы тока выпущены в следующих модификациях ТФЗМ 110-Б-У1, ТФЗМ 110Б-УХЛ1, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.

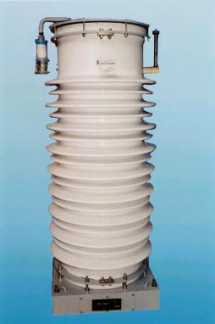

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики ТФЗМ 110-Б-У1
| Наименование характеристики | Значение для заводских номеров |
| 217, 229, 234 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток Ьном, А | 600 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 2 - Метрологические характеристики ТФЗМ 110Б-УХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 1260, 1263, 1264 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток 12ном, А | 5 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Модификация трансформатора тока | ТФЗМ 110-Б-У1 | ТФЗМ 110Б-УХЛ1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 | от -60 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110-Б-У1 | 3 шт. |
| Трансформатор тока | ТФЗМ 110Б-УХЛ1 | 3 шт. |
| Паспорт | ТФЗМ 110-Б-У1 | 3 экз. |
| Паспорт | ТФЗМ 110Б-УХЛ1 | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 110
