| Номер в госреестре | 79523-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG145N |
| Изготовитель | Филиал Общества с ограниченной ответственностью "АББ Электроинжиниринг" (ООО "АББ Электроинжиниринг") в г. Екатеринбурге, г. Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TG145N предназначены для передачи сигнала измерительной информации измерительным приборам, счетчикам, в том числе в схемах коммерческого учета электроэнергии, устройствам защиты и управления в установках переменного тока 110 кВ частоты 50 Гц.

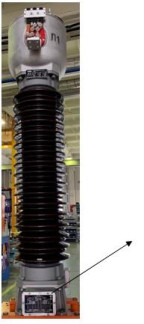

Трансформатор тока имеет опорную конструкцию и состоит из металлического основания, фарфоровой или силиконовой покрышки и головной части, в которой расположена магнитная схема.
Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и заключены в экран-обмоткодержатель. Выводы вторичных обмоток пропущены через опорную трубу и подсоединены к клеммнику, расположенному в коробке вторичных выводов в основании.
Первичная обмотка состоит из внутренних шин, проходящих по центру магнитопроводов, и внешних шин, расположенных на поверхности головной части. Различное их соединение позволяет менять коэффициент трансформации. Высоковольтная изоляция внутри обеспечивается элегазом или смесью элегаза и азота. Давление газа контролируется при помощи манометра с температурной компенсацией, имеющего две пары сигнальных контактов, которые срабатывают при снижении давления. В трансформаторе имеется предохранительное мембранное устройство, срабатывающее при скачкообразном повышении давления газа в случае внутренних дуговых перекрытий и предохраняющее от взрыва.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | |
| 1И1-1И2 | 200 |
| 2И1-2И2 | 600 |
| 3И1-3И2 | 600 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток | 3 |
| Номинальная вторичная нагрузка при cos ф = 0,8, ВА 1И1-1И2 | 30 |
| 2И1-2И2 | 20 |
| 3И1-3И2 | 20 |
| Номинальный класс точности | |
| 1И1-1И2 | 0,2 |
| 2И1-2И2 | 10Р |
| 3И1-3И2 | 10P |
| Масса, кг | 300 |
| Габариты, мм | |
| Высота | 2550 |
| Длина | 975 |
| Ширина | 760 |
Климатическое исполнение УХЛ1 по ГОСТ 15150 -69 Средний срок службы - 25 лет.
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока (зав. №№ 04062, 04063, 04064, 04065, 04066, 04067) | TG145N | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 -го разряда по ГОСТ Р 8.859 -2013;
- прибор сравнения КНТ -05 (Рег. № 37854-08);
- магазин нагрузок МР 3027 (Рег. № 34915 -07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока TG145N
