| Номер в госреестре | 79526-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 2GPE-2417NTF |
| Изготовитель | HYOSUNG HEAVY INDUSTRIES CORPORATION, Республика Корея |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 2GPE-2417NTF (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными или двухфазными, заземляемыми, с литой изоляцией. Трансформаторы имеют один или два изолированных вывода первичной обмотки на верхней поверхности трансформатора, выполненных в виде резьбового соединения с резьбой М10. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа. Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами М10 через отверстия в металлическом основании. На лицевой стороне трансформаторов расположена табличка с техническими данными.

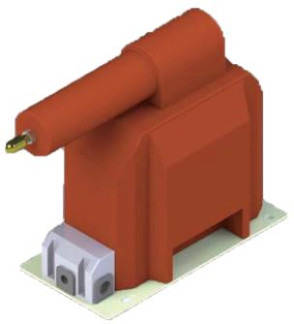

Общий вид трансформаторов с указанием места пломбирования представлен на рисунке 1.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс напряжения, кВ | 6; 10 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 |
| Номинальное напряжение первичной обмотки, кВ | 3,3/V3; 4,16/V3; 5,7/V3; 6,6/V3; 6,9/V3; 7,2/V3; 10/V3; 11/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3; 110/V3; 120/V3; 190/V3; 220/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/V3; 110/V3; 190/V3; 100/3; 190/3 |
| Классы точности вторичных обмоток для измерений по ГОСТ 1983-2015 | 0,5; 1,0 |
| Классы точности вторичных обмоток для защиты по ГОСТ 1983-2015 | 3P; 6P |
| Номинальные мощности вторичных обмоток для измерений при коэффициенте мощности (cosy) активно-индуктивной нагрузки 0,8, В-А для класса точности: - 0,5 - 1,0 | 100 100; 200; 300 |
| Номинальные мощности вторичных обмоток для защиты при коэффициенте мощности (cosy) активно-индуктивной нагрузки 0,8, В-А | 100; 300; 500; 750 |
| Номинальная частота напряжения сети, Гц | 50; 60 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм: | |
| - длина | 510 |
| - ширина | 178 |
| - высота | 345 |
| Масса, кг, не более | 40 |
| Рабочие условия измерений: | |
| - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, лет | 15 |
| Средняя наработка до отказа, ч | 159600 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения GPE-2417NTF | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- трансформатор напряжения эталонный СА920 (регистрационный номер в Федеральном информационном фонде 55309-13) или трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);
- прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1КМ» (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения 2GPE-2417NTF
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
