| Номер в госреестре | 79528-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ABD-12 |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ABD-12 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются масштабными преобразователями и установлены на токоведущих шинах. Первичной обмоткой является токоведущая шина, проходящая по оси трансформаторов тока внутри корпуса. Вторичные обмотки размещены на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали, и равномерно распределены по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к контактным колодкам, закрепленным на корпусе трансформаторов тока, и закрыты пломбируемой крышкой.

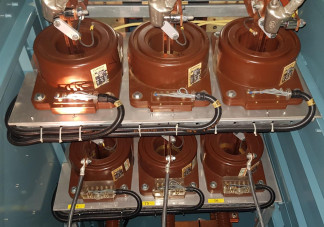

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Значение для заводских номеров | ||
| Наименование характеристики | 0809968/1, 0809968/2, 0809968/3 | 0705738/1, 0706467/1, 0706467/2 |
| Наибольшее рабочее напряжение, кВ | 12 | 12 |
| Номинальный первичный ток 11ном, А | 2500 | 2500 |
| Номинальный вторичный ток 12ном, А | 1 | 1 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности вторичных обмоток: - для измерений и учета | 0,2S | 0,2S |
| - для защиты | - | 5Р |
| Номинальная вторичная нагрузка | 10 | 10 |
| (с коэффициентом мощности cos ф = 0,8), В-А | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | ABD-12 | 6 шт. |
| Паспорт | ABD-12 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ABD-12
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
