Государственный реестр средств измерений

Трансформаторы тока ТФНД-35М, ТФНД-110М, ТФНД-110М-II, 79534-20

79534-20
Трансформаторы тока ТФНД-35М, ТФНД-110М, ТФНД-110М-11 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 79534-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФНД-35М, ТФНД-110М, ТФНД-110М-II
Изготовитель ПО "Запорожтрансформатор", Украина, г. Запорожье
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФНД-35М, ТФНД-110М, ТФНД-110М-11 (далее по тексту -трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

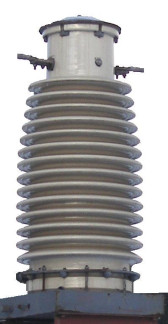

Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы тока выпущены в следующих модификациях ТФНД-35М, ТФНД-110М, ТФНД-110М-11, которые отличаются друг от друга значениями номинального напряжения, номинального первичного тока, номинального вторичного тока и номинальной вторичной нагрузки.

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТФНД-35М, ТФНД-110М

Наименование характеристики

Значение

Модификация трансформатора тока

ТФНД-35М

ТФНД-110]

Ч

Заводской номер

18718

5054, 11206, 5059

546, 464

Номинальное напряжение, кВ

35

110

110

Номинальный первичный ток Ьном, А

300

300

600

Номинальный вторичный ток 12ном, А

5

5

5

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

Таблица 2 - Метрологические характеристики трансформаторов тока ТФНД-П0М-П

Наименование характеристики

Значение

Модификация трансформатора тока

Т

Ф

Н

Д

(-110М-П

Заводской номер

44, 95, 97, 39, 50, 41, 75, 70, 5989, 57, 310, 1891, 1993, 2767

1318, 01461, 1461

2121, 88, 1080

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток Ьном, А

750

1000

1500

Номинальный вторичный ток 12ном, А

1

5

1

Номинальная частота £юм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

30

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФНД-35М

1 шт.

Трансформатор тока

ТФНД-110М

5 шт.

Трансформатор тока

ТФНД-П0М-П

20 шт.

Паспорт

ТФНД-35М

1 экз.

Паспорт

ТФНД-110М

5 экз.

Паспорт

ТФНД-П0М-П

20 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство

о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-35М, ТФНД-110М, ТФ11Д-110М-11

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
