| Номер в госреестре | 79538-20 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | PrinCe P5U, PrinCe P5E |
| Изготовитель | "Shanghai Huace Navigation Technology Ltd.", КНР |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая PrinCe P5U, PrinCe P5E (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерногеодезических изысканиях, создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также в системе геодезического мониторинга.
Аппаратура геодезическая спутниковая - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до спутника.
Конструктивно аппаратура состоит из спутникового геодезического приёмника, работающего в паре со спутниковой антенной. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции.
На лицевой панели располагается дисплей, используемый для просмотра и изменения настроек приемника, семь функциональных кнопок, применяемые для включения или выключения и настройки приёмника, четыре светодиодных индикатора, отображающих текущий режим работы и состояния аппаратуры, разъем mini-USB, предназначенный для подключения внешних накопителей или выгрузки данных на персональный компьютер, а также отсек для SIM-карты.
С тыльной стороны приёмников расположены разъем DB9, разъем для подключения заземления, порты RJ45 и LEMO (10 контактов и 7 контактов на P5E дополнительно). Приёмник P5U имеет четыре разъема TNC, а приёмник P5E шесть разъемов TNC.
Принимаемая со спутников информация записывается во внутреннюю память или память контроллера. Электропитание аппаратуры осуществляется от встроенного Li -Ion аккумулятора.
Аппаратура оснащена модулями беспроводных сетей Wi -Fi и Bluetooth, портом Mini-USB, последовательным портом RS-232, GSM и УКВ модемами.
Аппаратура выпускается в двух модификациях: PrinCe P5U и PrinCe P5E, которые отличаются между собой типом принимаемых спутниковых сигналов.
Аппаратура PrinCe P5E позволяет принимать следующие типы спутниковых сигналов:
GPS: L1, L2, L5; ГЛОНАСС: L1, L2, L3; Galileo: E1, E5A, E5B, E6; Beidou: B1, B2, B3; SBAS; L-band.
Аппаратура PrinCe P5U позволяет принимать следующие типы спутниковых сигналов:
GPS: L1, L2, L5; ГЛОНАСС: L1, L2, L3; Galileo: E1, E5A, E5B, E6; Beidou: B1, B2, B3;
SBAS.

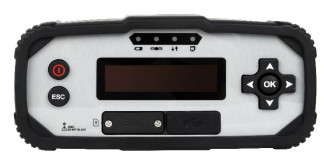

Общий вид аппаратуры представлен на рисунках 1 - 3.
Общий вид маркировочной таблички представлен на рисунке 4.
Модель: Р5Е
вхиалр. '.2-368, Пост.го* 2А
Арт.1105080035134
IIIIIIIIIIIIIIIHIIIIilllllHIIIIIN
S/N: 1020915
С€ FCC ID.SY4 АЭ2012 I
Слклак: > <х> 'у.ч»х/ *С) <ЛРИ^
Г'рсксаеодхгеТ'Х Shanghai КлО
N-JVKWUX* «ICCbfiCiW JJ V ^ ^
Рисунок 4 - Общий вид маркировочной таблички
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.
Аппаратура имеет встроенное микропрограммное обеспечение
«update_p5_v1.2.7.16X_b20190727.bin» (далее - МПО), а также поддерживает работу с программным обеспечением (далее - ПО) контроллера «LandStar 7». Для постобработки на ПК записанных данных используется ПО «CHC Geomatics Office».
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | update p5 v1.2.7.1 6X b20190727.bin | LandStar 7 | CHC Geomatics Office |
| Номер версии (идентификационный номер ПО), не ниже | 1.2.7.16 | 7.3.3.20191011 | 2.1.0.699 |
| Цифровой идентификатор ПО | 142424C2 | 0AA5FBCE | E1FF0B54 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95) в режимах: - «Статика» и «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | ±2-(2,5+0,5 • 10'6- D) ±2^5,0+0,5-10-6-d) ±2-(8+1-10'6-D) ±2-(15+1-10"6-D) ±2-(250+1-10'6-D) ±2-(500+1-10'6-D) |
| Допускаемая средняя квадратическая погрешность измерений длины базиса в режимах: - «Статика» и «Быстрая статика», мм: - в плане - по высоте - «Кинематика» и «Кинематика в реальном времени (RTK)», мм: - в плане - по высоте - «Дифференциальные кодовые измерения (DGPS)», мм: - в плане - по высоте | 2,5+0,5- 10'6-D 5,0+0,5- 10'6-D 8+1-10'6-D 15+1- 10'6-D 250+1-10'6-D 500+1-10'6-D, где D - измеряемое расстояние в мм |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | |
| Модификация | PrinCe P5U | PrinCe P5E |
| Т ип приёмника | Многочастотный, многосистемный | |
| Т ип антенны | Внешняя | |
| Количество каналов | 624 | |
| Режимы измерений | «Статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальный кодовый (DGPS)» | |
| Диапазон рабочих температур, °С | от -45 до +65 | |
| Наименование характеристики | Значение | |
| Модификация | PrinCe P5U | PrinCe P5E |
| Напряжение источника питания постоянного тока, В - внешнего - внутреннего | от 9 до 36 5,0 | от 9 до 36 5,2 |
| Габаритные размеры, (ДхШхВ), мм, не более | 201x151x70 | 201x151x70 |
| Масса, кг, не более | 2,15 | 2,24 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. | |
| PrinCe P5U | PrinCe P5E | ||
| Аппаратура геодезическая спутниковая | - | 1 шт. | 1 шт. |
| Антенна GSM | 2604-010-008 | 1 шт. | 1 шт. |
| Антенна радио | 2004-020-012 | - | 1 шт. |
| Блок питания | 2004-050-014 | 1 шт. | 1 шт. |
| Кабель Y (Lemo10) - Jack/DB9 | 2004-030-052 | 1 шт. | 1 шт. |
| Кабель Y (Lemo7) - USB A, DB9 | 2004-030-044 | - | 1 шт. |
| Кабель USB A - mini USB | 2004-010-043 | 1 шт. | 1 шт. |
| Сумка | 2004-060-013 | 1 шт. | 1 шт. |
| Методика поверки | МП АПМ 56-19 | 1 экз. | 1 экз. |
| Руководство по эксплуатации на русском языке | - | 1 экз. | 1 экз. |
осуществляется по документу МП АПМ 56-19 «Аппаратура геодезическая спутниковая PrinCe P5U, PrinCe P5E. Методика поверки», утверждённому ООО «Автопрогресс -М» «17» октября 2019 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр) или эталонный базисный комплекс 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. №2831;
- рулетка измерительная металлическая UM3M (рег. № 67910-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «29» декабря 2018 г. № 2831
Техническая документация «Shanghai Huace Navigation Technology Ltd», КНР
| Зарегистрировано поверок | 1771 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
