| Номер в госреестре | 79540-20 |
| Наименование СИ | Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры |
| Изготовитель | Общество с ограниченной ответственностью "БАСТОР" (ООО "БАСТОР"), Ульяновская обл., рп. Базарный Сызган |
| Год регистрации | 2020 |
| Срок свидетельства | 06.11.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тягомеры, напоромеры, тягонапоромеры дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры (далее - приборы) предназначены для измерений вакуумметрического, избыточного, а также разности вакуумметрических и избыточных давлений воздуха и неагрессивных газов, сигнализации, управления и регулирования внешними электрическими цепями в системах общепромышленной, в том числе котельной автоматики при достижении заданного значения контролируемого давления.
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента.
Чувствительным элементом приборов является мембрана или мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. При изменении давления происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата прибора.
Приборы выпускаются в корпусах круглой или прямоугольной формы.
В зависимости от вида измеряемого давления, условий применения и конструктивных особенностей приборы разделены на модели:
- тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тягонапоромеры ТНМП-52-МЗУ мембранные показывающие;
- тягомеры ТМП-100-Ус, напоромеры НМП-100-Ус, тягонапоромеры ТНМП-100-Ус, мембранные показывающие;
- тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДТмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, диф-манометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие;
- тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тягонапоромеры ДГ-УС, ДГ-Р сигнализирующие, регулирующие и электроконтактные с одной уставкой (ДТ-УС-1, ДН-УС-1, ДГ-УС-1) или двумя уставками (ДТ-УС-2, ДН-УС-2, ДГ-УС-2).
Общий вид приборов приведен на рисунках 1 - 5.
Рисунок 3 - общий вид тягомеров ТМП-52-МЗУ, напоромеров НМП-52-МЗУ, тягонапоромеров ТНМП-52-МЗУ

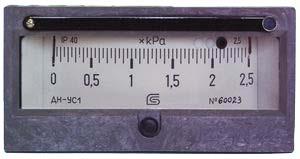

Рисунок 4 - общий вид тягомеров ДТ-УС, ДТ-Р, напоромеров ДН-УС, ДН-Р, тягонапоромеров ДГ-УС, ДГ-Р сигнализирующих, регулирующих и электроконтактных с одной уставкой
Рисунок 5 - общий вид тягомеров ДТ-УС, ДТ-Р, напоромеров ДН-УС, ДН-Р, тягонапоромеров ДГ-УС, ДГ-Р сигнализирующих, регулирующих и электроконтактных с
двумя уставками
отсутствует.
Метрологические и технические характеристики приборов приведены в таблицах 1 - 4.
Таблица 1 - Верхние значение диапазона показаний, класс точности приборов
| Модификация прибора | Класс точности | Верхние значения диапазона показаний кПа (кгс/м2) | |
| избыточного давления | вакуумметрического давления | ||
| 1 | 2 | 3 | 4 |
| Тягомеры ТМП-52-М3У мембранные показывающие | 1 1.5 2.5 | -0,16; -0,25; -0,4; -0,6; -1; -1,6; -2,5; -4; -6; -10; -16; -25; -40; -60 (-16; -25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; -6000) | |
| Тягомеры ТМП-100-Ус мембранные показывающие | 2,5 | -0,4; -0,6 (-40; -60) | |
| 1.5 2.5 | -1; -1,6; -2,5; -4; -6; -10; -16; -25; -40; -60 (-100; -160; -250; -400; -600; -1000; -1600; -2500; - 4000; - 6000) | ||
| Тягомеры ТмМП-100-М2 Дифманометр -тягомеры ДТмМП-100-М2 мембранные показывающие | 1.5 2.5 | -0,25; -0,4;- 0,6; -1; -1,6; -2,5; -4; -6; -10; -16; -25; -40; -60 (-25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; -6000) | |
| Тягомеры сигнализирующие, регулирующие и элект-роконтактные ДТ-УС-1 (с 1 уставкой) ДТ-УС-2 (с 2 уставками) ДТ-Р (регулирующий) | 1/1,5 1,5/2,5 2,5/2,5 2,5/4 | -0,16; -0,25; -0,4; -0,6; -1; -1,6; -2,5; -4; -6; -10; -16; -25; -40; -60 (-16; -25; -40; -60; -100; -160; -250; -400; -600; -1000; -1600; -2500; -4000; - 6000) | |
| Модификация прибора | Класс точности | Верхние значения диапазона показаний кПа (кгс/м2) | |
| избыточного давления | вакуумметрического давления | ||
| 1 | 2 | 3 | 4 |
| Напоромеры НМП-52-М3У мембранные показывающие | 1 1.5 2.5 | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000) | |
| Напоромеры НМП-100-Ус мембранные показывающие | 2,5 | 0,4; 0,6 (40; 60) | |
| 1.5 2.5 | 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000) | ||
| Напоромеры НМП-100-М2 Дифманометры- напоромеры ДНМП-100-М2 мембранные показывающие | 1.5 2.5 | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000) | |
| Напоромеры сигнализирующие, регулирующие и электроконтактные ДН-УС-1 (с 1 уставкой) ДН-УС-2 (с 2 уставками) ДН-Р (регулирующий) | 1/1,5 1,5/2,5 2,5/2,5 2,5/4 | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (16; 25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000) | |
| Т ягонапоромеры ТНМП-52-М3У мембранные показывающие | 1 1.5 2.5 | 0,08; 0,125; 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3;5; 8; 12,5; 20; 30 (8; 12,5; 20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000; 3000) | -0,08;- 0,125;- 0,2; -0,3; -0,5; -0,8; -1,25; -2; -3; -5; -8; -12,5; -20; -30 (-8; -12,5; -20; -30; -50; -80; -125; -200; -300; -500; -800; -1250; -2000; -3000) |
| Т ягонапоромеры ТНМП-100-Ус мембранные показывающие | 2,5 | 0,2; 0,3 (20; 30) | -0,2; -0,3 (-20; -30) |
| 1.5 2.5 | 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20; 30 (50; 80; 125; 200;300; 500; 800; 1250; 2000; 3000) | -0,5; -0,8; -1,25; -2; -3; -5; -8; -12,5; -20;-30 (-50; -80; -125; -200; -300; -500; -800; -1250; -2000; -3000) | |
| Модификация прибора | Класс точности | Верхние значения диапазона показаний кПа (кгс/м2) | |
| избыточного давления | вакуумметрического давления | ||
| 1 | 2 | 3 | 4 |
| Тягонапоромеры ТНМП-100-М2 Дифманометр- тягонапоромеры ДТНМП-100-М2 мембранные показывающие | 1.5 2.5 | 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20; 30 (20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000; 3000) | -0,2; -0,3; -0,5; -0,8; -1,25;- 2; -3; -5; -8; -12,5; -20; -30 (-20; -30; -50; - 80; -125; -200; -300; -500; -800; -1250; -2000; -3000) |
| Тягонапоромеры сигнализирующие , регулирующие и электроконтактные ДГ-УС-1 (с 1 уставкой) ДГ-УС-2 (с 2 уставками) ДГ-Р (регулирующий) | 1/1,5 1,5/2,5 2,5/2,5 2,5/4 | 0,08; 0,125; 0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20; 30 (8; 12,5; 20; 30; 50; 80; 125;200; 300; 500; 800; 1250; 2000; 3000) | -0,08;-0,125; -0,2; -0,3; -0,5; -0,8; -1,25; -2; -3; -5; -8; -12,5; -20; -30 (-8; -12,5; -20; -30; -50; -80; -125; -200; -300; -500; -800; -1250; - 2000; -3000) |
| Примечание: 1 Класс точности сигнализирующих, регулирующих и электроконтактных приборов включает: в числителе класс точности показывающей части, в знаменателе класс точности сигнализирующей части. 2 Верхним (для тягомеров) или нижним (для напоромеров) диапазоном показаний является «0», для тягонапоромеров указано верхнее (избыточное) и нижнее (вакуумметрическое) значения диапазона измерений | |||
2 Пределы допускаемой основной приведенной погрешности показаний приборов должны соответствовать указанным в таблице 2.
Таблица 2 - пределы допускаемой основной приведенной погрешности
| Обозначение класса точности | Пределы допускаемой основной погрешности, % от диапазона показаний |
| 1 | ± 1 |
| 1,5 | ± 1,5 |
| 2,5 | ± 2,5 |
3 Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства, минимальный диапазон уставок, задаваемый сигнализирующим устройством, в процентах от верхнего предела измерений приборов, должны соответствовать указанным в таблице 3.
Таблица 3 - Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства___
| Класс точности | Пределы допускаемой основной погрешности при срабатывании сигнализирующего устройства, % | Минимальный диапазон между уставками от верхнего предела измерений, % |
| 1 | ± 1,0; ± 1,5 | ± 2,0 |
| 1,5 | ± 2,5 | ± 2,5 |
| 2,5 | ± 2,5; ± 4 | ± 4,0 |
| Наименование характеристики | Значение характеристики |
| Пределы дополнительной погрешности (А) от изменения температуры окружающего воздуха не должны превышать значений, определяемых по формуле : А = ± Кт х АТ, где Кт - температурный коэффициент, равный, % / °С: - для тягомеров, напоромеров, тягонапоромеров, дифмано-метров-тягомеров , дифманометров-напоромеров, дифма-нометров -тягонапоромеров класса точности 1,0 и 1,5 - для тягомеров, напоромеров, тягонапоромеров, дифма-нометров-тягомеров , дифманометров-напоромеров, дифма-нометров-тягонапоромеров класса точности 2,5 АТ - абсолютное значение разности температур, определяемое по формуле: АТ = (Т2 - Т1), где Т1 - любое действительное значение температуры окружающего воздуха от +18 до +28 °С; Т2 - любое действительное значение температуры в пределах от -50 до +60 °С - для показывающих приборов и от -5 до +60 °С - для сигнализирующих, регулирующих и электроконтактных приборов | 0,06 0,1 |
| Условия эксплуатации: Температура окружающего воздуха, °С - для показывающих приборов - для сигнализирующих, регулирующих и электроконтактных приборов | от - 50 до + 60 от - 5 до + 60 |
| Относительная влажность окружающего воздуха при температуре +35 °С, % | 98 |
| Напряжение питания сигнализирующих, регулирующих и электроконтактных приборов - переменный ток, напряжение, В - от источника постоянного тока напряжение, В | 220 +Ц с частотой 50 (±1) Гц 1 о +1,2 л +2,4 '•у +3,6 12 -1,8 ; 24 -3,6; 36 -5,4 |
| Степень защиты по ГОСТ 14254 | 1Р40, IP53, IP54 |
| Устойчивость к воздействию вибрации | L3 |
| Габаритные размеры, мм: - тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тяго-напоромеры ТНМП-52-МЗУ - тягомеры ТМП-100-Ус, напоромеры НМП-100-Ус, тяго-напоромеры ТНМП-100-Ус - тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоро-меры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 - тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тягонапоромеры ДГ-УС, ДГ-Р | 72х144х175 0 60 ,0 100 расположение штуцера радиальное 0 100 расположение штуцера осевое 72х144х175 |
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Масса приборов, кг, не более - тягомеры ТМП-52-МЗУ, напоромеры НМП-52-МЗУ, тягона-поромеры ТНМП-52-МЗУ | 0,5 |
| - тягомеры ТМП-100-Ус, напоромеры НМП-100-Ус, тягонапо-ромеры ТНМП-100-Ус | 0,8 |
| - тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тя-гонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоро-меры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 | 0,8 |
| - тягомеры ДТ-УС, ДТ-Р, напоромеры ДН-УС, ДН-Р, тягона-поромеры ДГ-УС, ДГ-Р | 0,85 |
| Установленная безотказная наработка, ч | 66000 |
| Средний срок службы, лет | 10 |
наносится на циферблат приборов и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Обозначение документа | Наименование и условное обозначение | Коли чество | Примечание |
| 1 | 2 | 3 | 4 |
| Прибор (ТМП-52-МЗУ, НМП-52-МЗУ, ТНМП-52-МЗУ) | 1 шт. | В соответствии с заказом | |
| АКИ2.832.027 РЭ | Руководство по эксплуатации | 1 экз. | |
| АКИ2.832.027 ПС | Паспорт | 1 экз. | |
| АКИ8.090.010 | Кронштейн | 1 шт. | |
| АКИ8.090.010-01 | Кронштейн | 1 шт. | |
| ГОСТ 7805-70 | Болт 6х8 | 2 шт. | |
| ГОСТ 11371-78 | Шайба 6 | 2 шт. | |
| Прибор (ТМП-100-Ус, НМП-100-Ус, ТНМП-100-Ус) | 1 шт. | В соответствии с заказом | |
| АКИ2.832.031 РЭ | Руководство по эксплуатации | 1 экз. | |
| АКИ2.832.031 ПС | Паспорт | 1 экз | |
| Прибор (ТмМП-100-М2, НМП-100-М2,ТНМП-100-М2, ДтмМП-100-М2, ДНМП-100-М2, ДТНМП-100-М2) | 1 шт. | В соответствии с заказом | |
| АКИ2.832.028 РЭ | Руководство по эксплуатации | 1 экз. | |
| АКИ2.832.028 ПС | Паспорт | 1 экз. | |
| АКИ8.392.001 | Ключ | 1 шт. |
| Обозначение документа | Наименование и условное обозначение | Коли чество | Примечание |
| 1 | 2 | 3 | 4 |
| ТЕМП.406221.010 РЭ ТЕМП.406221.010 ПС АКИ8.090.010 АКИ8.090.010-01 ГОСТ 7805-70 ГОСТ 11371-78 | Прибор (ДТ-УС, ДТ-Р, ДН-УС, ДН-Р, ДГ-УС, ДГ-Р) Руководство по эксплуатации Паспорт Кронштейн Кронштейн Болт 6х8 Шайба 6 | 1 шт. 1 экз. 1 экз. 1 шт. 1 шт. 2 шт. 2 шт. | В соответствии с заказом |
| Примечание: При поставке приборов в один адрес техническое описание и | инструкция по | ||
| эксплуатации прикладываются из расчета один экземпляр на десять | приборов при | ||
| партии не менее 10 штук. | |||
осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки». Основные средства поверки:
- жидкостный микроманометр типа МКВ -250 (0 - 250) кгс/м2, 2 р., КТ 0,02 (регистрационный №22995-02);
- мановакуумметр грузопоршневой МВП-2,5 [(-0.95) - 2,5] кгс/см2, 2 р., КТ 0,05, (регистрационный №1652-99);
- манометр избыточного давления грузопоршневой МВП-600 (1-60) МПа, 2 р., КТ 0,05, (регистрационный №23092-02).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке и (или) в соответствующий раздел паспорта и (или) на корпус и (или) стекло прибора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к тягомерам, напоромерам, тя-гонапоромерам, дифманометрам-тягомерам, дифманометрам-напоромерам, дифманомет-рам-тягонапоромерам
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки»
ТУ 4212-004-25347532-2019 Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры. Технические условия»
