Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000, РВС-2000, РВСП-2000, 79545-20

Назначение

Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000, РВС-2000, РВСП-2000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные вертикальные цилиндрические РВС-1000, РВСП-1000, РВС-2000, РВСП-2000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.

Резервуары РВСП-1000, РВСП-2000 дополнительно оборудованы плавающим покрытием.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные вертикальные цилиндрические РВС-1000 зав.№ 40, РВСП-1000 зав.№№ 7, 9, 10, РВС -2000 зав.№№ 3, 4, 5, РВСП-2000 зав.№ 11 расположены: Орловская обл., Ливенский р-н, пос. Дубки, ул. Фрунзе, д. 194, Ливенская нефтебаза АО «Орелнефтепродукт».

Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВСП-1000, РВС-2000, РВСП-2000 представлены на рисунке 1-2.

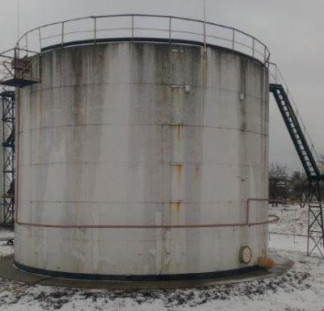

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-1000, РВСП-

1000

-1-

Рисунок 2 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-2000, РВСП-

2000

Пломбирование резервуаров стальных вертикальных цилиндрических РВС-1000, РВСП-1000, РВС-2000, РВСП-2000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ТТТЦ -1-150-0,1 (регистрационный № 260-05);

-    термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-1000, РВСП-1000, РВС-2000, РВСП-2000

Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
